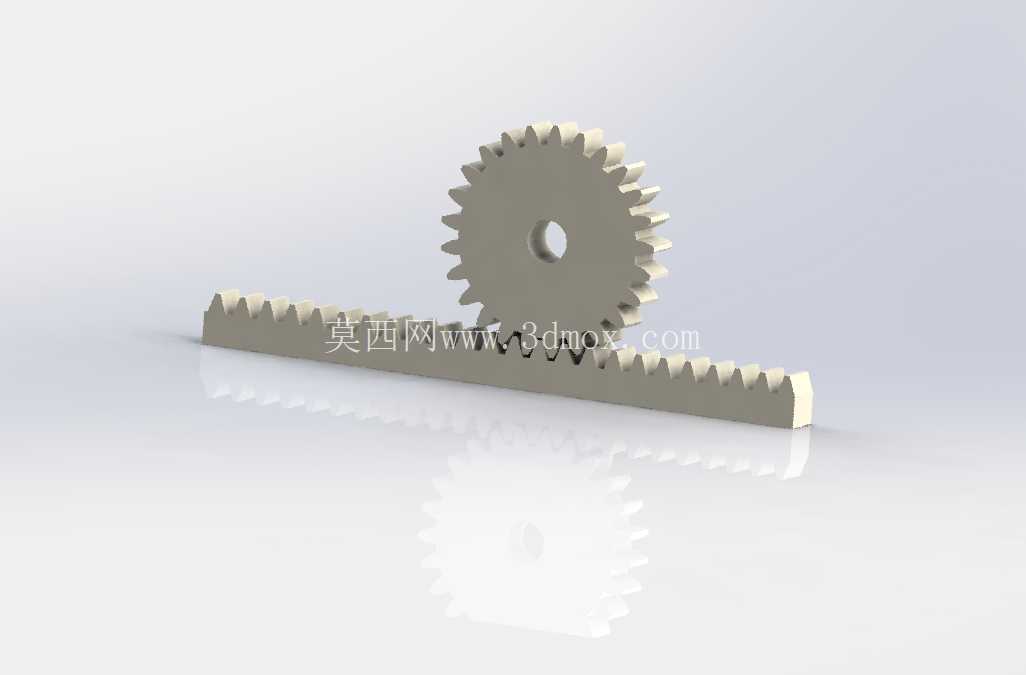

这套齿轮齿条啮合结构,是机械传动领域里把旋转运动和直线运动做双向转换的典型执行单元,日常在各类需要精准直线位移、长行程往复动作的设备里都能见到它的身影。比如自动化生产线的工位横移机构、数控设备的进给轴传动、立体仓储的堆垛机行走驱动、甚至是小型升降设备的直线动力传递,很多场景都会优先选用这类结构,相比丝杠传动它能实现更长的行程布置,相比同步带传动它的传动刚性更强、负载耐受能力更高,不会出现长期运行后的带体蠕变打滑问题。

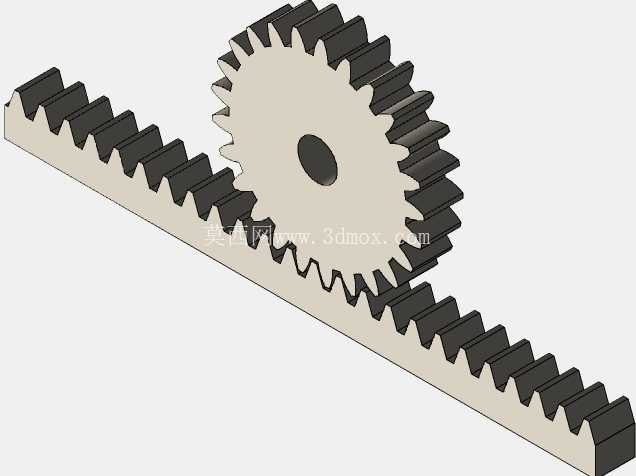

从结构设计逻辑来看,这套组件采用标准渐开线直齿齿形,齿轮的齿廓参数和齿条的齿距完全匹配,保证啮合过程中齿面接触均匀,不会出现卡滞、侧隙不均的问题。齿轮中心预留的安装通孔,是用来和传动轴做配合连接的,孔的公差设计要兼顾装配便利性和传动同轴度要求,实际装配时可以通过平键传递扭矩,避免齿轮和轴之间出现相对转动。齿条的基准底面做了平面度处理,安装时可以直接贴合设备的安装基准面,通过侧面的定位台阶保证齿条的直线度,避免安装偏差导致的啮合间隙波动。
实际应用中,这套组件的功能特性十分明确:当齿轮作为主动件做连续旋转运动时,齿条会沿着长度方向做直线运动,把旋转扭矩转化为直线方向的推拉力;反过来如果齿条作为主动件做直线往复动作,也能驱动齿轮输出旋转扭矩,这种双向传动的特性让它可以适配多种动力输入场景。直齿结构的设计优势在于加工难度低,齿形精度容易保证,装配时不需要像斜齿结构那样调整轴向啮合位置,后期维护更换配件的成本也更低,适合绝大多数中低速、中等负载的直线传动场景。
在安装边界的尺寸把控上,设计时需要重点关注几个核心参数:首先是齿轮和齿条的中心距,这个尺寸直接决定了啮合侧隙的大小,侧隙过小会导致齿面磨损加剧、运行阻力陡增,侧隙过大则会出现传动反向间隙,影响位移控制精度,实际装配时通常会预留0.1-0.3倍模数的侧隙,根据设备的精度要求做微调。其次是齿条的拼接精度,如果设备行程较长需要多段齿条拼接,拼接处的齿距误差必须控制在齿形公差范围内,不然齿轮运行到拼接位置时会出现明显的冲击和卡顿。另外齿轮的有效啮合宽度要略大于齿条的齿面宽度,避免安装时的轴向偏移导致齿轮齿面局部受力,出现早期点蚀磨损。
从运行特性来看,这套组件在额定负载下运行时,齿面的接触应力分布均匀,只要做好日常的润滑维护,就能保证长期稳定的传动效率。相比其他直线传动结构,齿轮齿条传动的传动效率可以达到90%以上,而且行程长度不受限制,只要加长齿条就能实现几十米甚至上百米的长行程传动,这一点是丝杠、电动缸等直线传动部件无法比拟的。在设计选型时,需要根据设备的最大负载、运行速度、加速度要求来确定齿轮的模数和齿宽,模数越大齿的承载能力越强,对应的整体结构尺寸也会更大,要在安装空间和负载要求之间做平衡。
很多现场调试的经验表明,这类结构安装时首先要固定好齿条的直线度,以齿条的基准面为基准调整齿轮的安装位置,保证齿轮的齿宽中心和齿条的齿宽中心重合,转动齿轮时全程没有卡滞点,再做预紧固定。运行过程中要定期清理齿面的杂物,避免铁屑、灰尘进入啮合面造成齿面磨损,根据运行频率定期涂抹润滑脂,就能大幅延长组件的使用寿命。对于有高精度定位要求的设备,还可以在结构上增加消隙机构,通过双片齿轮错齿的方式消除反向传动间隙,满足高精度位移控制的需求。
