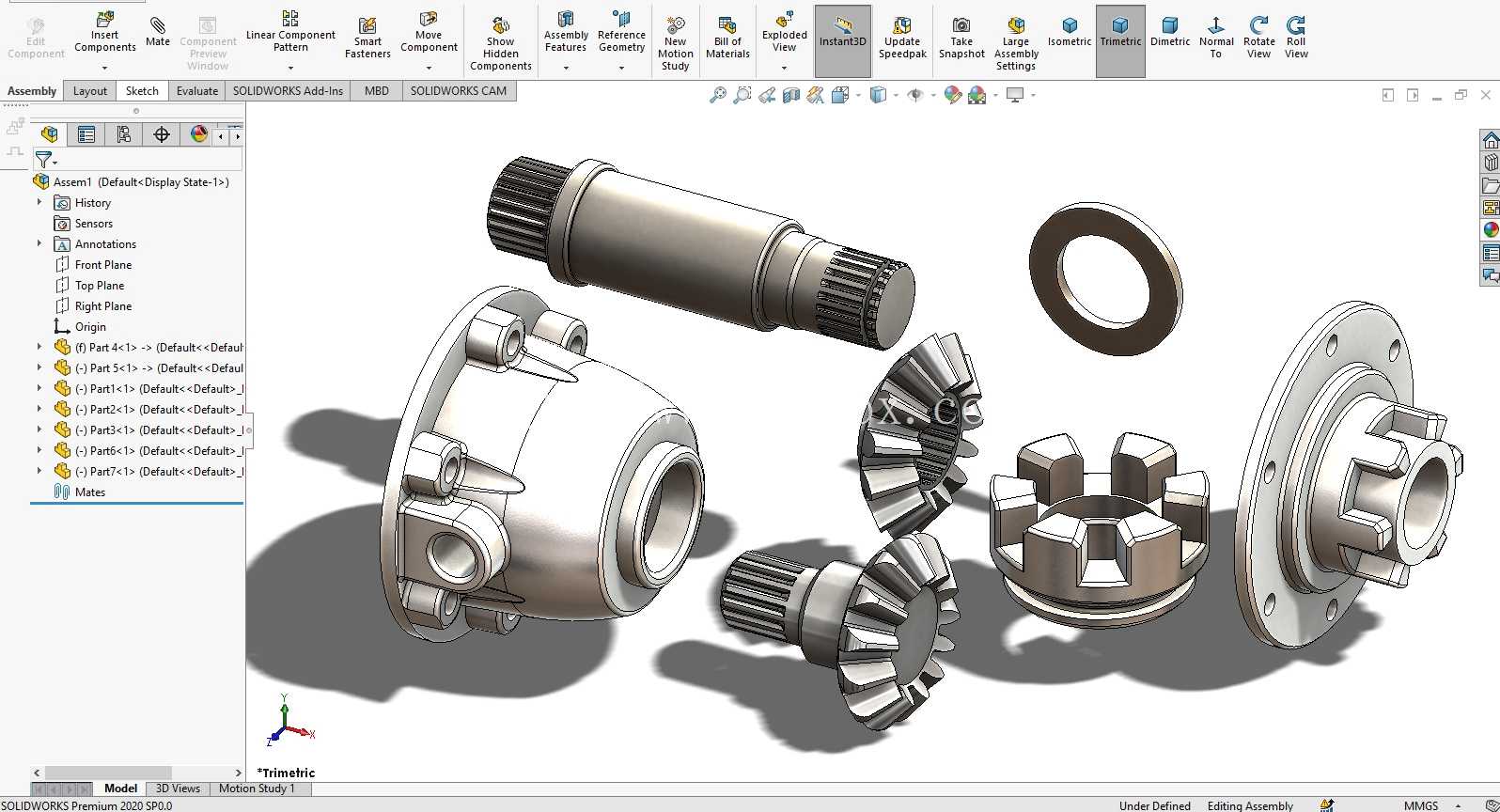

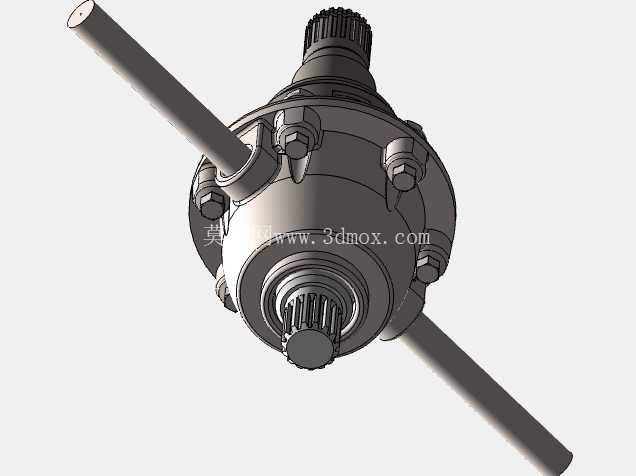

汽车差速齿轮箱爆炸视图结构设计

项目分类:齿轮 发布时间:2025-02-16 ID:930734
  • 汽车差速齿轮箱爆炸视图结构设计
  • 汽车差速齿轮箱爆炸视图结构设计
  • 汽车差速齿轮箱爆炸视图结构设计
  • 汽车差速齿轮箱爆炸视图结构设计
  • 汽车差速齿轮箱爆炸视图结构设计
  • 汽车差速齿轮箱爆炸视图结构设计
  • 汽车差速齿轮箱爆炸视图结构设计
  • 汽车差速齿轮箱爆炸视图结构设计
  • 汽车差速齿轮箱爆炸视图结构设计
  • 汽车差速齿轮箱爆炸视图结构设计
  • 汽车差速齿轮箱爆炸视图结构设计

  差速齿轮箱作为车辆传动系统的核心执行部件,主要应用于各类采用轮边驱动的乘用车辆、商用载货车辆以及部分非道路工程作业车辆的驱动桥总成中,核心作用是在车辆转向或行驶于不平路面时,自动调节两侧驱动轮的转速差,避免车轮出现滑拖、滑转现象,保障轮胎抓地力稳定,减少传动系统附加载荷,同时将主减速器传递来的动力按实际行驶需求分配至两侧半轴,兼顾直线行驶时的刚性传动与转向工况下的差速传动需求。

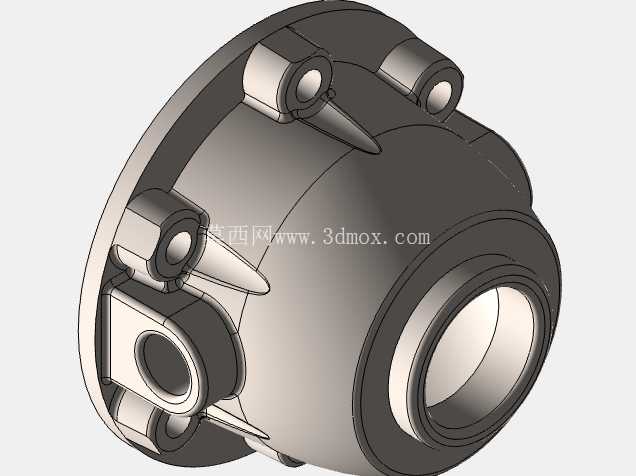

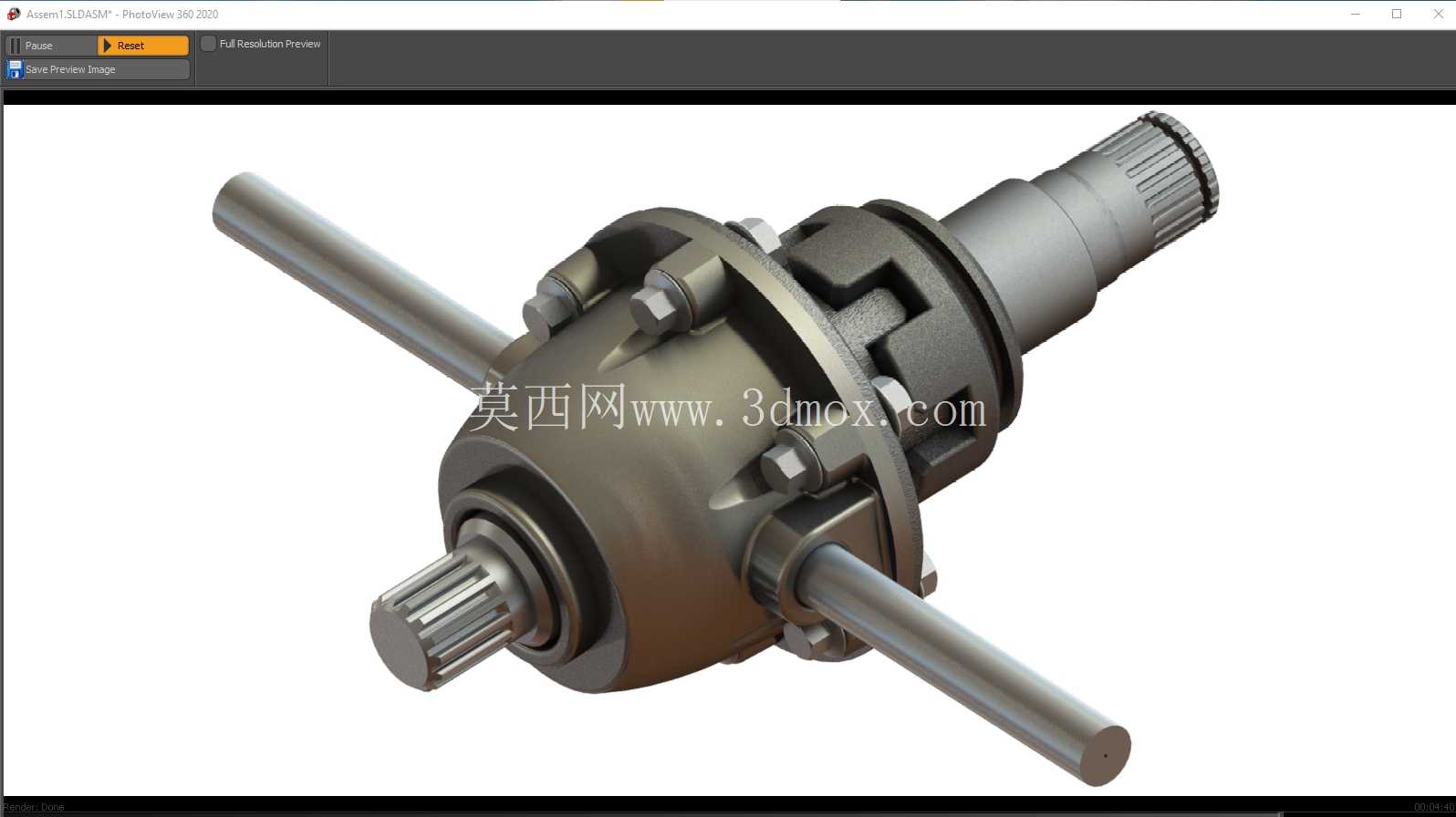

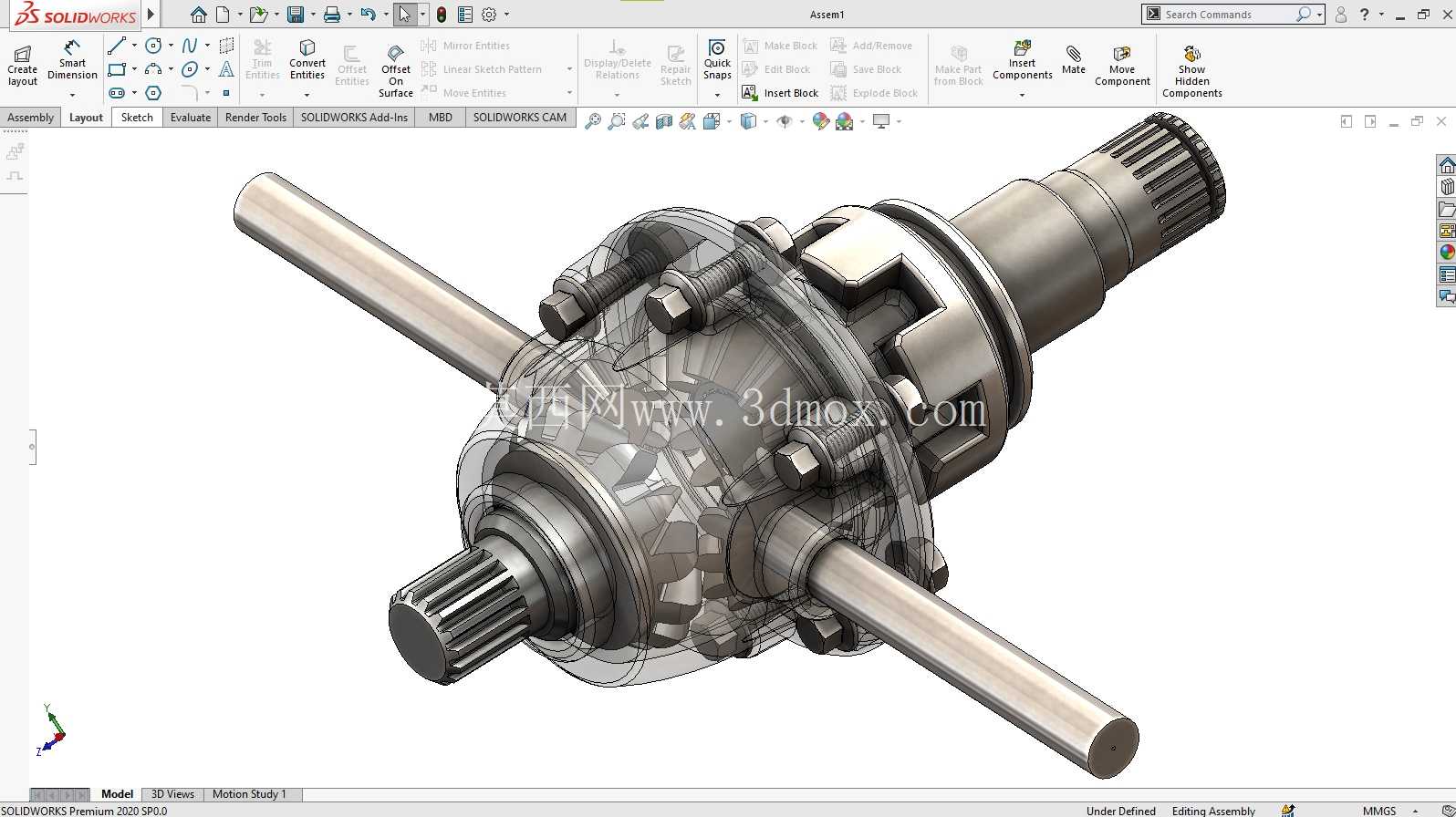

  从结构组成来看,这套差速齿轮箱采用对称式锥齿轮差速结构,整体由差速器壳体、行星锥齿轮、半轴锥齿轮、十字行星齿轮轴、耐磨止推垫片、两端连接法兰、输入花键轴几大核心部件构成。差速器壳体采用一体化铸造成型后做精加工处理,壳体上预留有行星齿轮轴安装孔位、轴承配合轴颈以及与主减从动齿轮连接的法兰定位面,壳体内部型腔做了适配齿轮啮合运动的轮廓修型,避免齿轮运转过程中与壳体内壁发生运动干涉,同时预留有润滑油导流槽,保障齿轮啮合面在运转过程中能得到充分的飞溅润滑,降低齿面磨损速率。

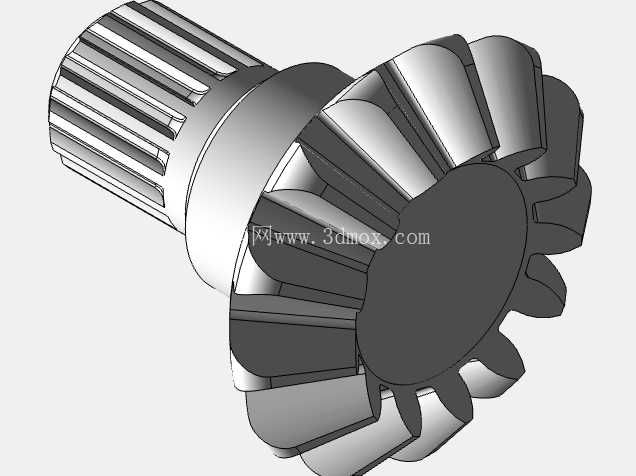

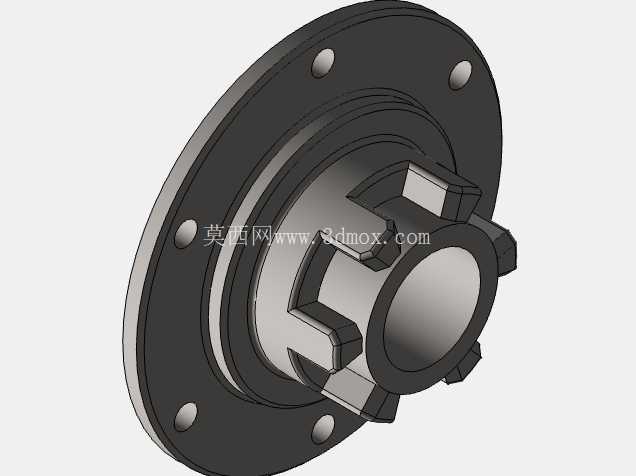

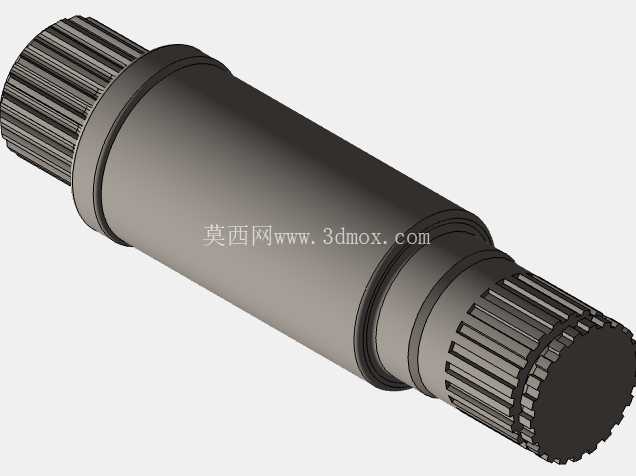

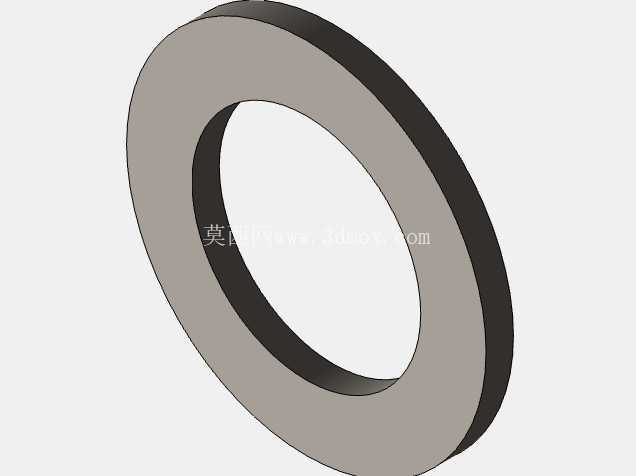

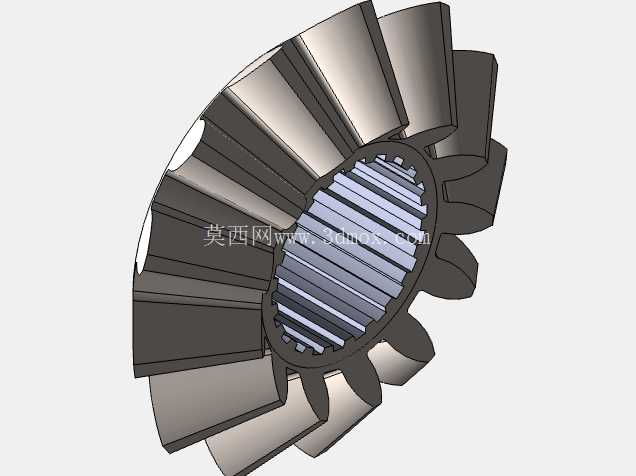

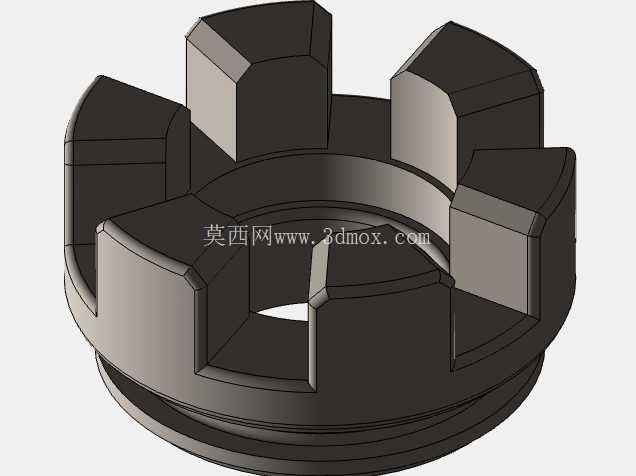

  行星锥齿轮与半轴锥齿轮均采用渐开线锥齿形设计,齿面做了渗碳淬火处理以提升接触疲劳强度,行星齿轮背部与壳体内壁之间加装了耐磨止推垫片,垫片采用铜基合金材质,可承受齿轮运转过程中产生的轴向推力,同时可通过更换不同厚度的垫片调整锥齿轮的啮合间隙,保障齿面接触印痕处于设计要求的合理区间。十字行星齿轮轴与差速器壳体采用过盈配合加定位销的固定方式,四个行星齿轮分别套装在十字轴的四个轴颈上,轴颈表面做了高频淬火处理,降低行星齿轮相对转动时的轴颈磨损。两端的连接法兰分别与左右半轴通过花键连接,法兰端面设计有与轮毂单元配合的定位止口以及螺栓连接孔位,保障动力传递过程中的同轴度与连接可靠性。输入花键轴采用渐开线花键设计,与主减速器从动齿轮内花键配合,将主减速器放大后的扭矩输入差速器总成。

  在设计过程中,首先需要匹配整车的动力参数确定差速器的额定传递扭矩,以此倒推齿轮的模数、齿宽、压力角等核心参数,锥齿轮的螺旋角经过反复验算,保障在差速过程中齿轮啮合的重合度满足平稳传动要求,避免出现啮合冲击导致的传动噪音。安装边界方面,差速器壳体两端的轴承轴颈直径、两轴承安装位的跨距需要与驱动桥壳的轴承安装位完全匹配,两端连接法兰的止口直径、螺栓孔分布圆直径需要与轮毂单元的安装尺寸一致,输入花键的参数需要与主减从动齿轮的内花键参数完全匹配,整体总成的轴向尺寸需要控制在驱动桥桥包的内部空间范围内,避免与桥壳内壁发生运动干涉。同时差速器壳体上的润滑油孔位置需要对准齿轮啮合区,保障车辆在不同倾斜角度行驶时,润滑油都能顺利进入啮合面实现润滑。

  实际装配过程中,需要先将十字行星齿轮轴压入差速器壳体的对应孔位,依次套装行星齿轮与止推垫片,再将两个半轴锥齿轮从壳体两端装入,与行星齿轮完成啮合,调整半轴齿轮背部的垫片厚度,保证齿轮啮合间隙处于0.15mm-0.35mm的合理区间,转动半轴齿轮时应无卡滞、无明显旷量,之后装入两端的连接法兰与轴承,完成总成装配后需要进行空载运转测试,检查齿轮运转是否平稳、有无异常噪音,确认合格后再装入驱动桥总成。这套差速结构的设计充分考虑了车辆行驶过程中的复杂工况,既能够满足直线行驶时的动力刚性传递,又能在转向时自动调整两侧车轮转速,保障车辆行驶的稳定性与操控性,同时结构紧凑,零部件通用性强,便于后期的维护与零部件更换。
