迷你四驱车塑胶轮组结构设计

　　这套轮组面向小型四驱玩具车的行走系统，结构围绕轻量化、低阻力和快速装配展开。零件主体采用短圆筒式轮辋，外侧形成封闭或半封闭的胎面安装区域，内部布置轮毂、加强筋和中心轴孔，能够在较小尺寸下兼顾刚性与成型可行性。轮组在整车中承担支撑车身、传递驱动力、保持行驶姿态的作用，常见于桌面赛道、拼装模型车、教学演示机构以及小型电动平台的行走端。

　　从实际使用看，迷你四驱车的车轮并不追求重载能力，而更关注转动顺畅、同轴度、与轮胎的配合以及高速旋转时的稳定性。轮辋外径决定轮胎撑紧后的接地半径，内径和侧壁高度影响塑胶轮胎的包裹量。若轮辋过窄，轮胎在弯道侧受力时容易出现扭转；若轮辋过宽，则会增加装配难度，并使胎面变形受限。设计中需要让轮辋外圆与轮胎内孔形成适度过盈，使轮胎不打滑，同时保证手工压装时不会撑裂胎唇。

　　轮毂区域是轮组受力的核心。中心孔用于与车轴配合，孔位需要与轮辋轴线保持较高同轴度，否则车辆直行时会产生周期性跳动。孔周可设置十字形或放射状加强筋，将轴孔受到的扭矩传递到轮辋内壁。加强筋不宜盲目加厚，筋位过厚会导致塑胶件缩水、成型周期延长，也会增加转动惯量；筋位过薄则在急加速或撞击赛道侧壁时容易发白、断裂。较合理的方式是在轴孔周围形成局部加厚座，再以均匀分布的筋条连接外圈，使载荷路径连续而明确。

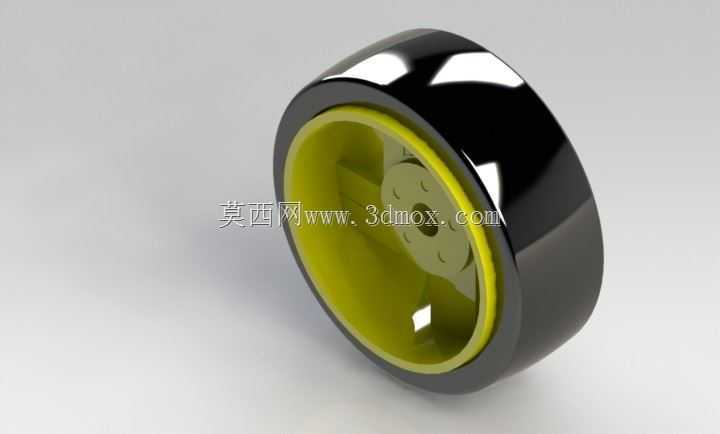

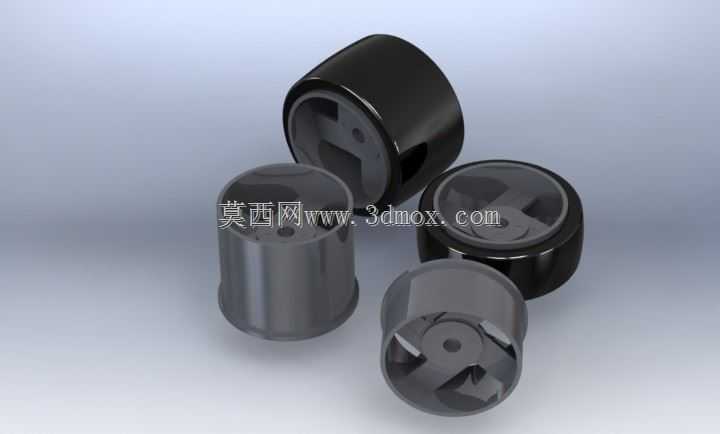

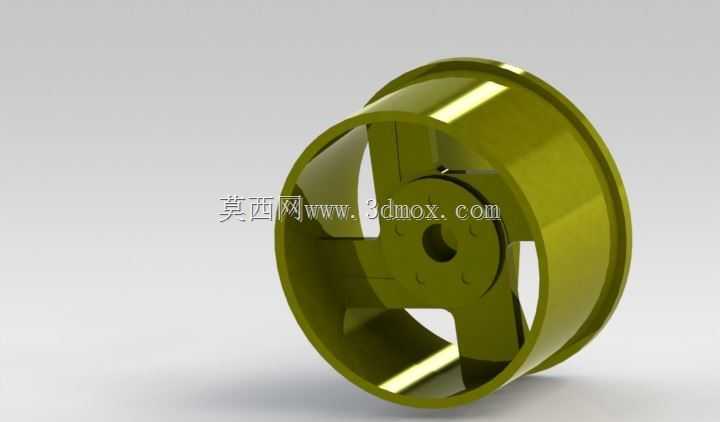

　　轮组外侧造型可以采用封闭盖面，也可以保留镂空窗口。封闭盖面有利于减少赛道灰尘和细小杂物进入轮毂内部，外观完整，适合展示型车辆；镂空结构则能减轻重量，并为卡榫、模具抽芯或装配工具留出空间。图中轮件呈现两种外观状态，一类表面较深、盖面完整，另一类可见内部十字筋和中心孔，这种差异可理解为不同配色或不同成型方案下的同系轮组。无论外观如何变化，中心轴孔、轮辋直径和轴向宽度都应保持一致，以便轮胎和车轴通用。

　　安装边界主要集中在轴向宽度、轴孔直径和轮背间隙三个方面。轮组装入车轴后，内侧不能与底盘轴承座、齿轮箱侧壁或锁紧螺母发生摩擦，外侧不能超出车壳轮眉限制。轴向宽度过大会使轮距增大，虽然弯道稳定性可能提高，但也可能造成轮胎擦碰底盘；宽度过小则会削弱轮胎支撑，使轮组在侧向力下倾斜。轮背与轴承之间应保留微小间隙，避免转动时夹紧，同时通过轴套、卡簧或轮毂台阶控制窜动量。

　　轴孔与车轴的配合需要结合材料摩擦特性考虑。小型玩具车通常依靠塑胶轮毂与金属或塑料轴之间的紧配传递扭矩，轴孔过小会造成装配困难，甚至使轮毂沿内孔开裂；轴孔过大则会出现空转，动力无法有效传到地面。若需要更高可靠性，可在轴孔旁增加扁位、横销孔或压入金属衬套，但对迷你四驱车这类轻载结构，过多金属件会增加非悬挂质量，也会提高成本。多数情况下，通过控制孔壁圆度、增加轴孔端部倒角和合理选择过盈量，已经能够满足使用要求。

　　轮辋外圆的圆度直接影响轮胎接地状态。模型车在高速行驶时，微小的径向跳动会被放大为车身振动，进而影响齿轮啮合和导向轮姿态。建模时应优先保证轮辋圆柱面、中心轴孔和端面的几何关系，外表面可设置浅槽或止口，帮助轮胎定位。轮胎装入后，胎面应形成连续圆柱接触面，而不是局部绷紧或局部松弛。对于需要改装窄胎、海绵胎或硬胎的场景，轮辋直径和边缘圆角尤其重要，圆角过小会切割胎内孔，圆角过大则会减少有效定位面。

　　模具成型角度也需要在结构阶段提前考虑。轮辋内壁、加强筋和盖面背面都属于塑胶流动和脱模敏感区域。沿轴向布置的壁面应给出适度拔模斜度，筋条根部设置圆角以降低应力集中，壁厚尽量保持均匀。外观面若采用高亮黑色材料，熔接痕和缩水痕会更明显，因此进胶点宜放在非关键外观区或轮背一侧。深盖面结构还需考虑顶出位置，避免顶针直接作用在可见外表面而留下痕迹。

　　在三维建模过程中，可先以旋转特征建立轮辋和中心轮毂的基本回转体，再通过阵列特征生成放射筋、减重孔或外观槽。中心孔端部倒角、轮辋边缘圆角和轮胎止口需要单独处理，因为这些位置决定装配手感和应力分布。完成单件后，应将轮组、车轴、轴承位、轮胎和底盘轮舱进行装配检查，重点观察转动干涉、轴向窜动、轮胎外扩后的轮廓以及四轮接地点是否一致。

　　这类轮组虽然尺寸小，但涉及的工程关系并不简单。它既是外观件，也是传动链末端的受力件；既要满足塑胶成型工艺，又要适应赛道中的撞击、侧滑和高速旋转。通过控制轮辋直径、轴向宽度、轴孔配合、加强筋布局和脱模结构，可以在轻量化与耐用性之间取得平衡，为迷你四驱车提供稳定、顺畅且便于装配的行走部件。
