带保持架滚珠轴承三维结构设计模型

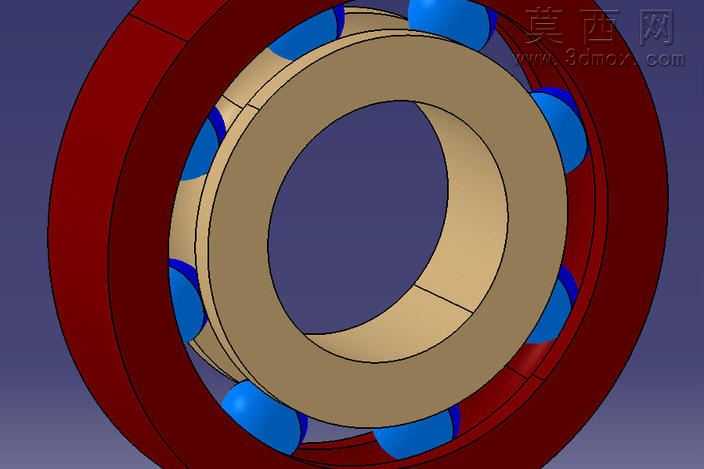

本模型为带保持架的深沟滚珠轴承三维结构模型，建模过程严格遵循滚动轴承的实际结构尺寸比例，在三维建模环境中依次完成内圈、外圈、滚动体、保持架四大核心部件的参数化构建。首先针对轴承内圈与外圈的滚道曲面进行精准建模，通过旋转凸台特征生成内外圈的基体结构，再对滚道位置做圆弧曲面切除，保证滚道曲率与滚珠球面的贴合度符合机械设计标准，内外圈的金属基体采用哑光钢质材质渲染，外圈外侧赋予深红色涂装材质，还原实际工业轴承的外观质感。滚动体部分采用等直径球形建模，所有滚珠沿滚道圆周方向均匀排布，为避免滚珠在运动过程中出现相互摩擦干涉，同步设计了分段式保持架结构，保持架采用米黄色工程塑料材质渲染，每段保持架对应卡合一颗滚珠，将相邻滚珠均匀分隔，保证滚动体在运转过程中始终保持均匀间距，不会出现偏移、碰撞的问题。建模过程中对各部件的装配配合关系做了严谨定义，内圈与外圈设置同轴心配合，滚珠与内外圈滚道设置相切配合，保持架与滚珠之间设置对应限位配合，确保后续可直接添加旋转马达实现轴承运转的运动模拟，直观展示轴承工作时内圈转动、滚珠沿滚道滚动、保持架同步带动滚珠均匀排布的动态过程。模型在渲染阶段对不同部件的材质反光度、粗糙度做了差异化调整，金属部件设置适度的环境反射效果，塑料保持架设置哑光漫反射参数，蓝色滚珠设置半通透的光滑材质表现，整体渲染效果层次分明，可清晰观察轴承内部的装配结构与各部件的位置关系，完整还原了滚珠轴承的内部构造特征，可用于机械结构教学、传动部件装配演示、设备虚拟装配场景使用，能够直观展现滚动轴承的核心工作原理与结构组成。
