网纹滚花刀轴工业加工刀具三维设计

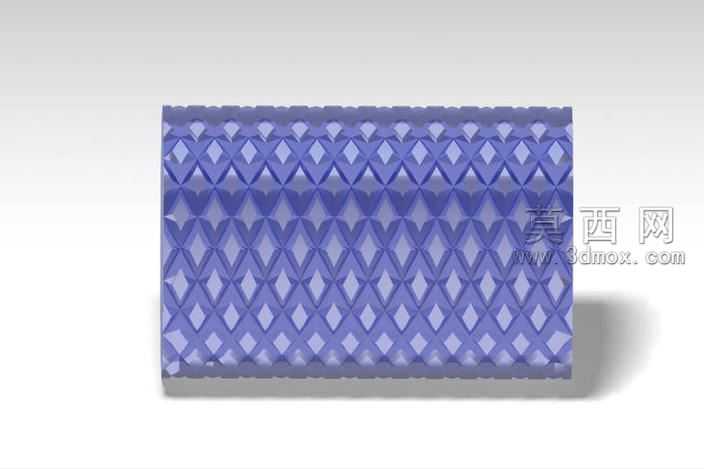

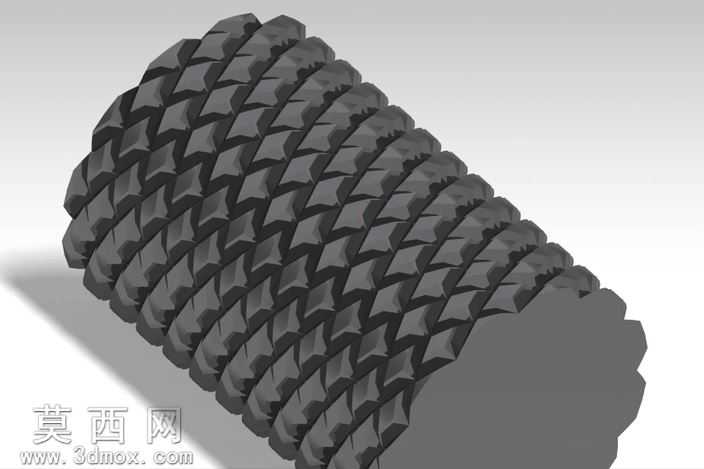

本作品为网纹结构滚花刀轴的三维建模设计，建模阶段以回转体基础特征为核心，首先通过草图绘制刀轴的主体回转轮廓，标注各段轴径、轴向长度的精确尺寸，利用旋转凸台特征生成刀轴的基体结构，保证轴体各段同轴度符合机械加工的公差要求。针对刀轴工作段的滚花齿结构，建模时先绘制单个菱形滚花齿的截面轮廓，通过拉伸切除生成单个齿形特征，再结合轴向与周向的线性阵列、圆周阵列参数，按照标准网纹滚花的齿距、齿形角度要求完成全部齿形的排布，阵列过程中严格校验齿形的衔接精度，避免出现齿形错位、间隙不均的问题，保证滚花加工时的受力均匀性。材质设置阶段，为刀轴整体赋予合金工具钢材质，调整材质参数中的粗糙度、金属反光度、环境 occlusion 数值，还原高速钢刀具经淬火处理后的哑光金属质感，对滚花齿的棱边做微小的倒角处理，既还原实际刀具的刃口钝化工艺，也避免渲染时出现尖锐棱边的光影失真问题。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出滚花齿的菱形凹凸纹理结构，辅助光源从侧方补光消除齿槽处的死黑阴影，背光源勾勒刀轴的整体轮廓，让网纹结构的层次感清晰呈现。结构设计上，刀轴非工作段预留了标准装夹轴径，可适配常规滚花刀架的装夹尺寸，工作段滚花齿的齿深、齿形角度参照机械加工行业的网纹滚花标准设定，既保证滚花加工时能在工件表面压印出清晰均匀的网纹，也兼顾刀齿的结构强度，避免加工过程中出现崩齿、磨损过快的问题。建模过程中对所有特征做参数化关联，后续可根据不同的加工需求，调整轴径、滚花齿距、齿形角度等参数，快速生成不同规格的滚花刀轴模型，可用于机械加工工艺演示、刀具选型参考、机床装配模拟等场景。
