大直径线圈环自动绕制成型加工设备

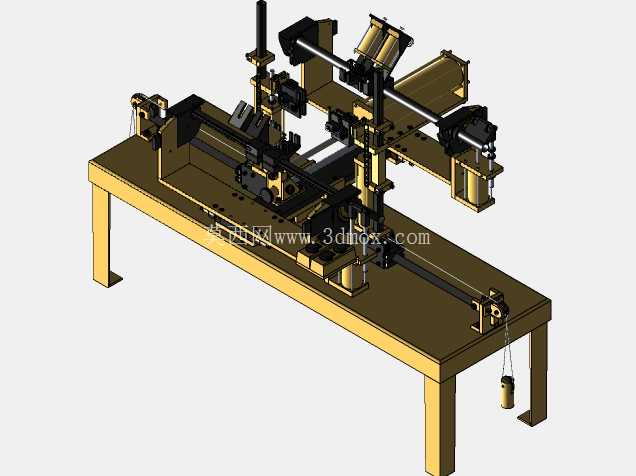

　　这款设备主要面向大规格环形线圈的批量绕制加工场景，适配1200毫米直径线圈环的生产需求，在电力变压器、大型电感元件的线圈制备环节中承担核心绕制成型工序，可替代传统人工绕线作业中张力控制不均、排线错位、成型精度差的痛点，适配多规格漆包线、绝缘包覆导线的绕制作业，满足中大型电磁元件生产车间的连续加工需求。设备整体采用台式落地结构，主体支撑框架采用型钢焊接加工后做时效去应力处理，工作台面预留多组T型槽安装位，可根据不同线圈环的装夹需求调整各功能模组的固定位置，整体安装边界可适配常规工业车间的标准设备工位布局，底部支撑腿预留地脚螺栓安装孔，可直接固定于混凝土地面抵消绕线作业产生的往复振动。

　　设备的功能模组沿工作台面的长向排布，两端设置线圈环夹持定位机构，采用可调节定心夹爪结构，夹爪的开合行程可覆盖不同直径的环形骨架装夹需求，夹持端配套阻尼旋转组件，绕线过程中可带动线圈环按照设定转速匀速回转，保证导线缠绕的线速度稳定，避免导线拉伸变形或绝缘层破损。中部设置多轴排线导向机构，搭载直线导轨副实现横向、纵向的精准位移，导向轮组采用硬质阳极氧化铝合金加工，轮槽弧度适配不同线径的导线，可在绕线过程中实时调整排线位置，保证每一圈导线紧密贴合排列，无叠线、间隙不均的问题。

　　设备一侧设置张力控制组件，采用重锤式张力稳定结构搭配阻尼调节装置，可根据导线的线径、材质调整张力输出值，绕线全程保持导线张力恒定，避免张力过大导致导线拉细、电阻超标，或是张力过小导致线圈松散、成型尺寸超差。上部设置多组气动压紧机构，在绕线至设定层数后可自动下压压实线圈层间结构，保证线圈整体的紧实度一致，降低后续浸漆、装配环节的尺寸偏差。设备的驱动部分采用伺服电机搭配精密丝杠传动，各运动轴的位移精度可控制在0.1毫米以内，回转机构的转速可根据绕线工艺需求在0-30转每分钟范围内无级调节，适配不同线径、不同匝数线圈的绕制工艺参数。

　　设计过程中充分考虑了作业人员的操作便利性，所有调节点位均设置在工作台面的易操作区域，夹持机构的锁紧手柄、张力调节旋钮、排线位置微调装置均无需借助额外工具即可快速调整，换型时间可控制在20分钟以内，适配多品种小批量的线圈生产需求。设备的走线路径全程设置导线防护结构，所有与导线接触的部位均做圆角抛光处理，无尖锐棱角，避免绕线过程中刮伤导线绝缘层，降低线圈的电气绝缘隐患。整体结构的刚性设计经过受力校核，在满负载绕制大直径线圈时，各运动模组的形变量控制在允许范围内，长期运行无精度漂移问题，可满足车间三班倒的连续生产作业需求。
