钢铁侠马克六号电弧反应堆结构设计

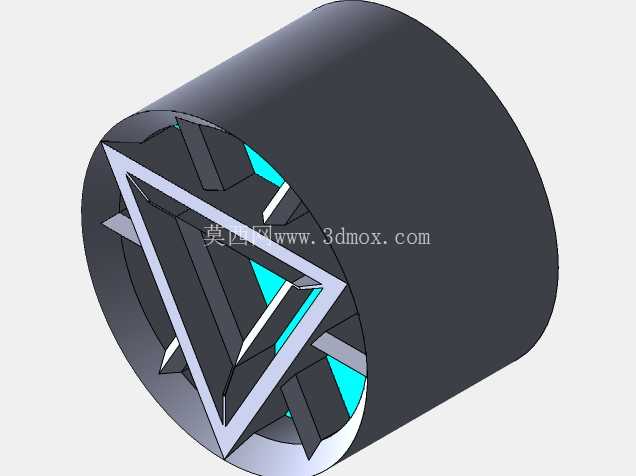

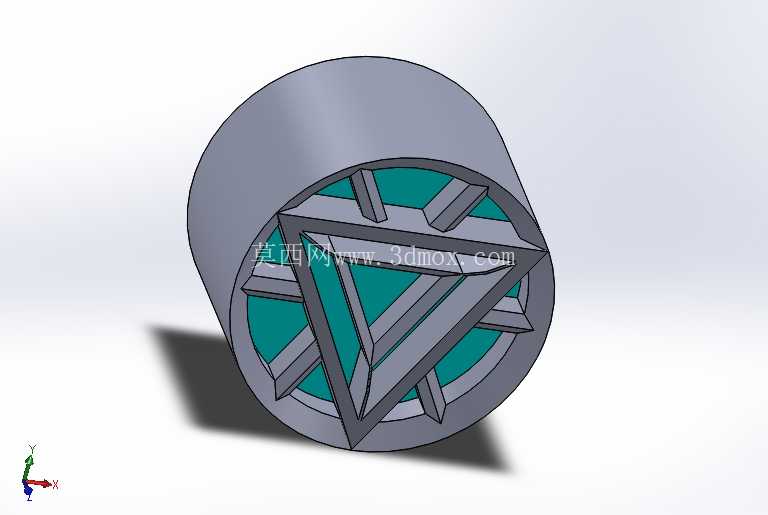

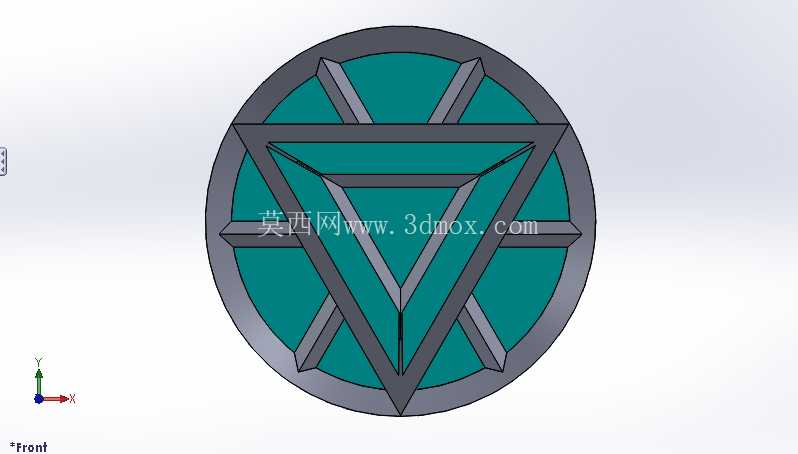

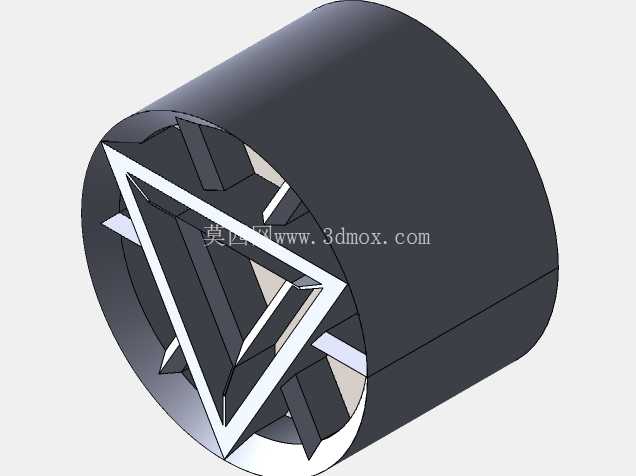

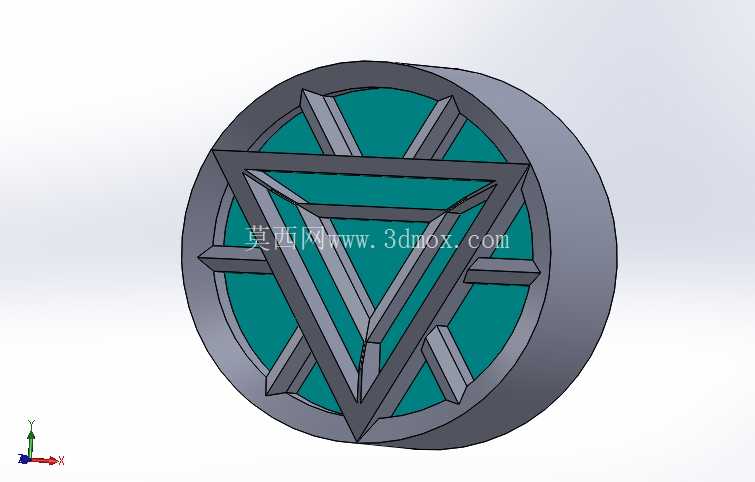

　　本次设计的电弧反应堆结构，参考影视IP中钢铁侠马克六号战甲的胸口能量装置形态完成三维建模，整体采用圆形对称布局，核心区域以三角嵌套结构作为能量传导路径的视觉化表达，外层设置环形金属边框作为结构承载与安装基准面。从实际应用场景来看，该结构可作为影视道具制作的三维基准、cosplay装备的加工参考，也可作为创意桌面摆件、潮玩手办的结构设计母版，同时在科幻主题展陈装置、主题场馆装饰构件的开发中，可直接提取结构轮廓做等比例缩放适配不同安装空间。

　　设计过程中首先确定整体圆形外轮廓的基准尺寸，将环形边框的宽度控制在整体直径的1/8，保证边框既具备足够的结构强度支撑内部三角嵌套构件，又不会因边框过宽压缩内部核心结构的视觉占比。内部三角结构采用多层错位嵌套的排布方式，每层三角构件的厚度设置为2mm，相邻构件之间预留1.5mm的装配间隙，既满足3D打印、激光切割等加工工艺的公差要求，也能在视觉上形成层次分明的能量通路质感。核心区域的三角交叉点做R0.8mm的圆角过渡，避免尖锐边角在加工、装配过程中造成应力集中，同时提升成品的触感安全性，适配手持道具、桌面摆件的使用场景。

　　从安装边界来看，整体结构背部预留3mm深度的沉台，可嵌入直径匹配的磁吸片、LED灯板或固定卡扣，无需额外破坏正面外观结构即可实现发光改装、衣物固定、底座安装等功能。环形边框的背部均匀分布4个M2规格的螺纹孔位，孔位中心距外边缘5mm，可直接通过螺丝连接背部的供电模块、固定支架，适配不同的安装载体：若作为胸灯道具使用，可通过螺纹孔连接弹性绑带固定在服装内侧；若作为桌面摆件，可通过孔位连接金属或亚克力底座，实现稳定摆放；若作为展陈装置的组成部分，可通过孔位将多个反应堆结构阵列排布在装饰面板上，形成统一的视觉效果。

　　功能特性层面，该结构在设计时拆分了外层边框、中层三角支撑、内层核心面板三个独立的装配部件，各部件之间采用卡扣式连接结构，卡扣的配合公差设置为0.1mm，既保证装配后的结构稳定性，也可实现无胶水快速拆装，方便后期对内部结构进行改装、更换不同颜色的透光面板，或是在内部加装发光组件时调整线路排布。中层三角支撑构件采用镂空设计，在保证结构强度的前提下减少整体重量，作为穿戴道具使用时可降低长时间佩戴的负重感，作为摆件使用时也能减少材料消耗、降低加工成本。内层核心面板的表面预留0.2mm深度的蚀刻纹理区域，可根据需求加工不同的能量纹理图案，或是粘贴反光膜提升发光效果的层次感。

　　设计思路上没有完全照搬影视画面中的平面视觉效果，而是从工程加工的角度对结构做了合理性优化：将影视画面中过于纤细的三角支撑构件做了加厚处理，避免加工过程中出现断件、变形问题；对所有外露的边角做了圆角处理，消除加工后的锐边风险；在结构内部预留了走线槽位，方便加装LED发光组件时隐藏线路，保证正面外观的整洁性。整体结构的尺寸可根据使用需求做等比例缩放，最小可缩放至直径30mm作为徽章、钥匙扣的结构原型，最大可放大至直径800mm作为主题场馆的墙面装饰构件，缩放过程中所有装配间隙、孔位尺寸都会按比例同步调整，保证不同尺寸下的结构都能顺利装配、满足使用强度要求。

　　在实际加工适配性上，该结构既可以采用光固化3D打印制作小批量的道具、手办原型，也可以通过激光切割亚克力、金属板材制作平面化的装饰构件，还可以通过CNC加工铝合金材质制作高端收藏级摆件。不同加工工艺下，结构的壁厚、公差都预留了调整空间：采用3D打印时，最小壁厚满足1.2mm的打印要求，不会出现打印失败的问题；采用激光切割时，所有构件的轮廓都没有过小的锐角，满足激光切割的工艺要求；采用CNC加工时，所有内部拐角都做了R角处理，可直接用标准铣刀加工，无需特殊刀具。
