户外分布式光伏用太阳能电池板结构设计

　　在分布式光伏电站、户用离网发电系统、户外临时供电点位的实际部署场景中，太阳能电池板作为光能到电能转换的核心载体，其结构设计的合理性直接影响安装效率、运维便捷性与长期户外服役的可靠性。本次设计的太阳能电池板结构，围绕户外地面安装、建筑附属安装两类主流场景的适配需求展开，在建模阶段优先还原了组件的核心结构特征，没有过度追求非关键细节的冗余刻画，保证模型在结构验证、安装模拟场景下的可用性。

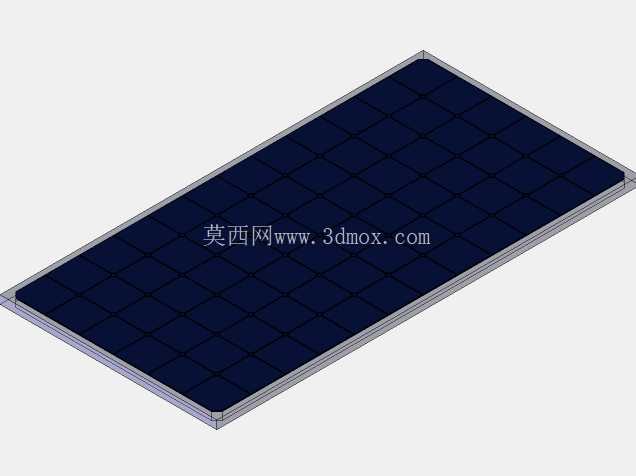

　　从实际功能特性来看，该电池板采用常规的层压封装结构逻辑，正面为高透光的钢化防护层，中间是电池片阵列排布的核心发电区，背部设置密封背板与边框安装结构，边框采用常规的铝合金型材截面设计，预留了标准的安装孔位，能够匹配市面上通用的光伏支架压块、螺栓固定方案。在设计思路上，没有照搬量产组件的全细节参数，而是聚焦于结构工程师在做电站布局模拟、支架匹配设计时需要的核心边界：首先是组件的整体外形轮廓，还原了矩形平板的基础形态，边缘做了符合行业常规的倒角处理，避免安装过程中尖锐边角带来的操作风险；其次是安装边界的预留，边框四周的安装位间距符合通用光伏组件的安装尺寸规范，能够直接适配多数地面固定支架、屋顶倾角支架的安装孔位匹配需求，不需要额外做结构调整即可完成装配模拟。

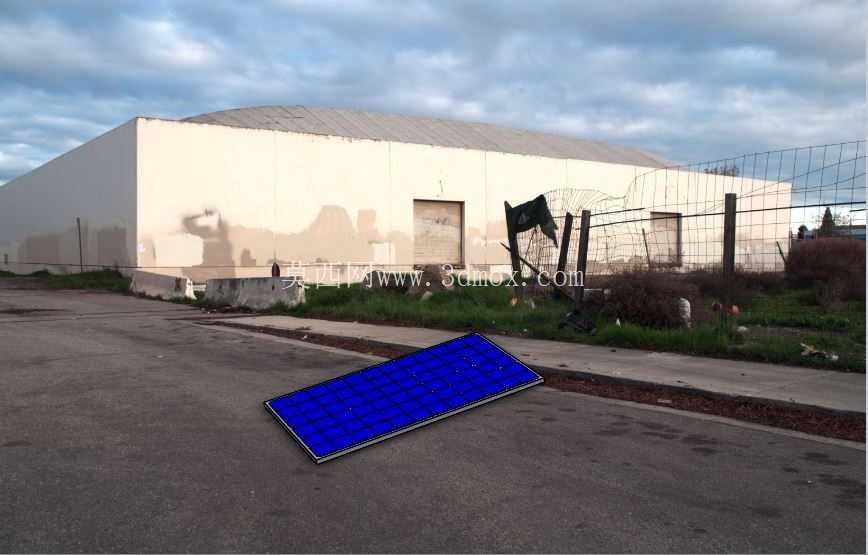

　　在外形尺寸的设定上，参考了常规小功率分布式光伏组件的通用尺寸区间，整体厚度控制在行业常规的组件厚度范围内，既保证模型在装配场景中不会出现尺寸干涉，也能还原真实组件的体积占比，方便做场地排布时的阴影模拟、间距计算。电池片区域采用整面阵列的排布方式，还原了常规组件的电池片布局特征，在做渲染展示、方案汇报时能够直观呈现组件的外观特征，不需要额外做贴图替换即可满足常规的方案演示需求。

　　从安装适配的角度考虑，该模型的边框结构预留了足够的夹持空间，无论是采用侧边压块固定还是背部螺栓固定的安装方式，都能在模型上找到对应的安装基准面，方便结构工程师在做整体光伏系统设计时，直接调用该模型完成支架与组件的装配校验，检查安装间隙、走线空间是否符合设计要求。针对户外服役的场景，模型的结构形态也考虑了常规的排水、积雪滑落的斜面设计逻辑，组件表面为平整的平面结构，安装时配合支架的倾角即可实现自然排水、减少积灰留存，符合户外光伏组件的实际使用需求。

　　在建模过程中，优先保证了结构的几何精度，对于非核心的接线盒、线缆等附属结构，没有做过度复杂的刻画，避免模型过于冗余影响装配时的运行效率，同时核心的安装基准、外形轮廓、厚度参数都严格遵循行业通用规范，确保模型在结构设计、方案模拟、场景渲染等不同使用场景下都能满足使用要求。对于需要做光伏电站布局设计、户用光伏方案演示、新能源相关设备集成设计的从业者来说，该模型能够直接调用完成装配，减少重复建模的工作量，同时核心尺寸的通用性也能保证模拟结果的参考价值，不会出现尺寸偏差导致的方案设计失误。
