带框双扇滑动式民用建筑窗体结构设计

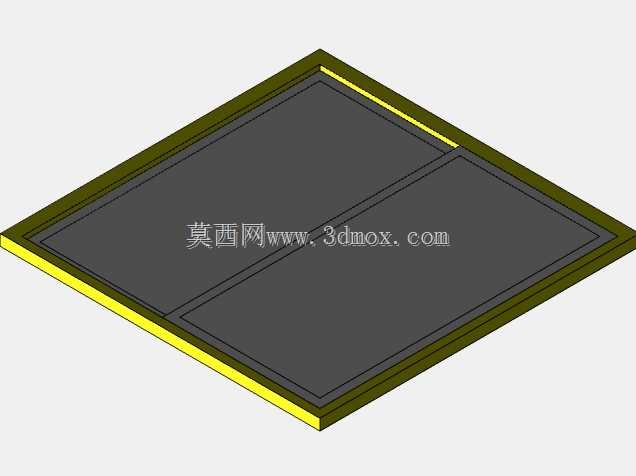

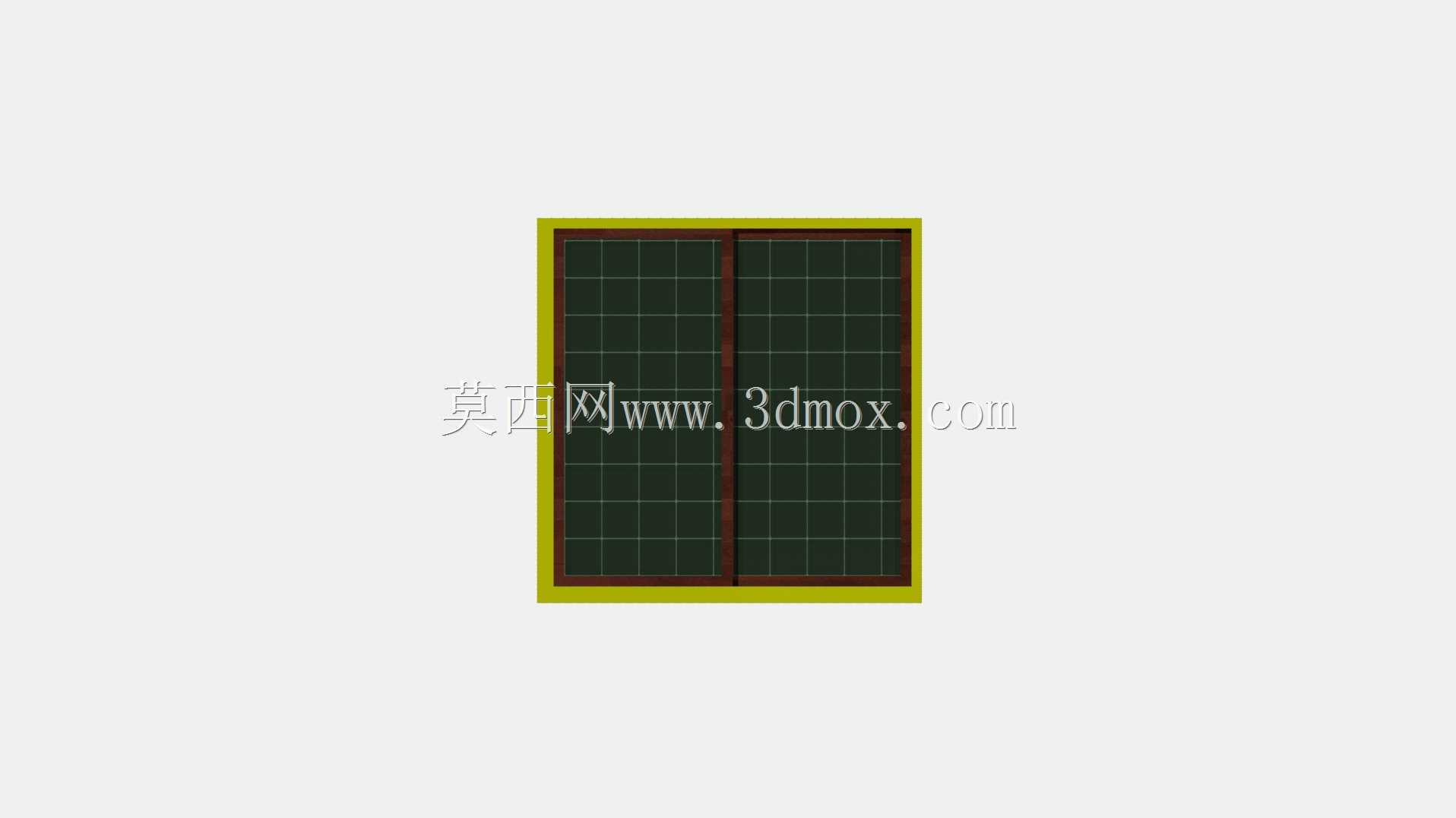

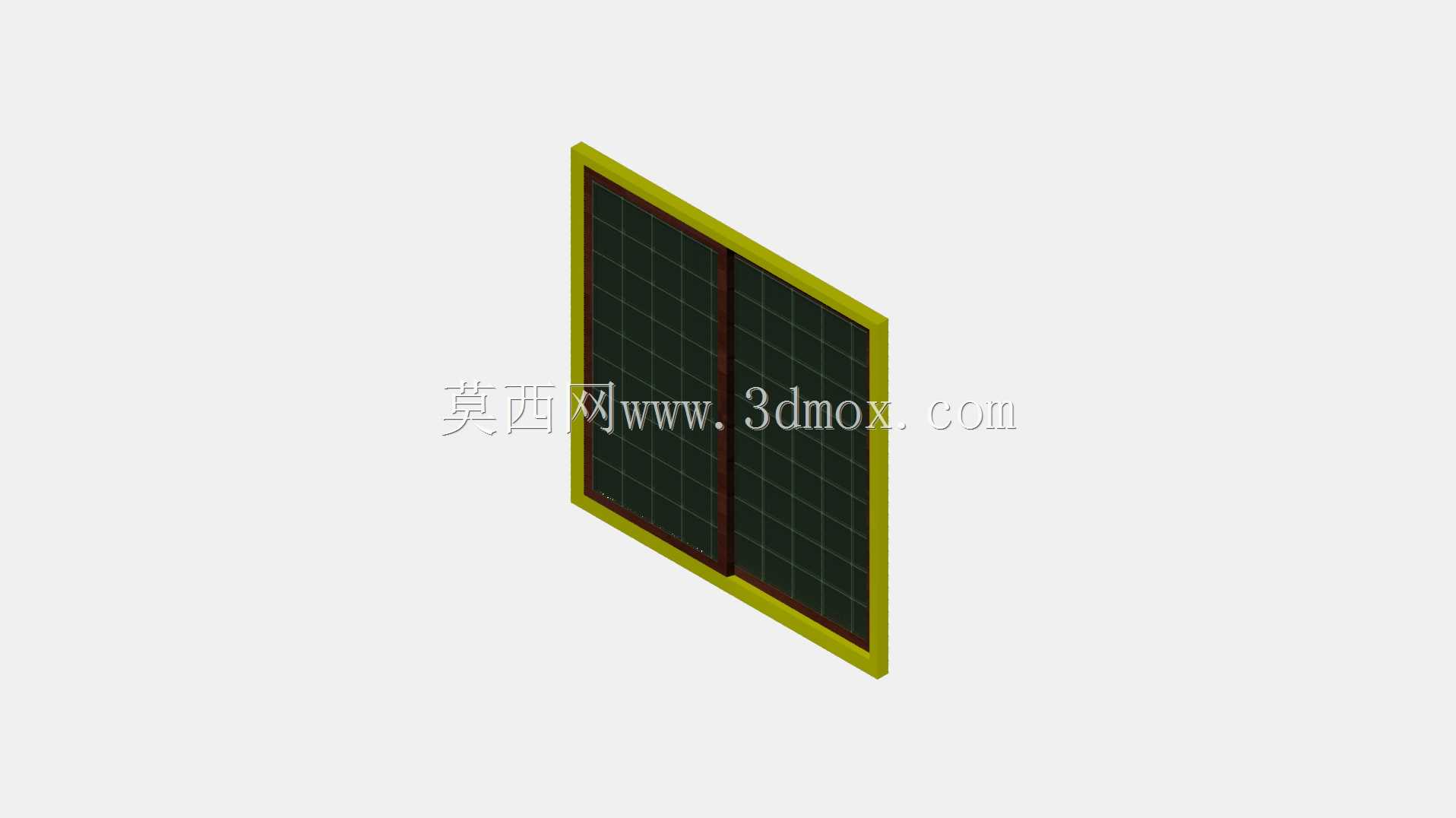

日常民用建筑的窗体选型中，带框滑动窗是兼顾采光、通风与空间利用率的常用构件，这类窗体不会像外平开窗那样占用室外空间、存在高空坠物风险，也不会像内平开窗那样挤占室内窗台的使用面积，在高层住宅、公寓、普通办公隔间等场景都有极高的适配性。本次设计的滑动窗体采用双扇对滑的结构形式，外框做了等宽的围边设计，边框截面预留了滑轨安装位与密封胶条的嵌装槽，在实际安装时可以直接嵌入建筑预留的窗洞，配合膨胀螺栓与密封胶完成固定，不需要额外做复杂的副框适配，能有效降低现场施工的调整工作量。窗扇部分采用框格内嵌玻璃的结构，玻璃区域做了分格加强筋设计，既可以提升整扇窗的抗形变能力，避免大尺寸玻璃在风压作用下产生晃动异响，也能适配不同厚度的钢化玻璃、中空玻璃安装需求，用户可以根据所在区域的风压等级、保温要求灵活选配玻璃规格。设计过程中重点考量了滑动副的配合间隙，滑轨与窗扇底部的滑动接触位预留了合理的公差带，既不会因为间隙过小导致窗扇推拉卡滞，也不会因为间隙过大出现窗扇晃动、密封失效漏风的问题，边框的转角位置做了45度拼角的结构设计，拼缝处预留了注胶通道，组装时可以在拼角位置注入结构胶提升连接强度，避免长期使用后拼缝开裂渗水。从安装边界来看，该窗体的外框尺寸可以根据实际窗洞尺寸做参数化调整，外框的安装边预留了足够的打胶面宽度，适配常规200mm到300mm厚度的墙体安装，不管是砖混结构墙体还是轻钢龙骨隔墙，都可以通过调整固定件的位置完成安装。窗扇的滑动行程做了限位设计，完全推开时两扇窗的重叠区域控制在合理范围，既保证最大的通风开口面积，也能避免窗扇过度滑动从滑轨内脱出，日常使用时的推拉阻尼感均匀，不需要施加过大的作用力就能完成窗扇的开合，适配不同年龄段用户的使用需求。边框的型材截面做了等壁厚设计，在保证整体结构强度的前提下尽可能减少冗余材料用量，降低构件的整体重量，方便运输与现场吊装作业，同时型材的外表面做了平整化处理，后期可以根据装修需求做喷涂、覆膜等表面处理，匹配不同的室内外装修风格。
