强子对撞机功率转换器液冷散热装置

　　这套散热结构的应用场景聚焦在高能物理实验领域的大型强子对撞机粒子探测系统，核心服务对象是探测系统内的主功率转换器，这类功率转换器在粒子束流持续运行过程中，会持续产生高密度热流，常规风冷结构无法满足其热稳定性要求，一旦核心功率器件结温超出阈值，会直接导致探测信号失真，甚至触发整套探测系统的连锁保护停机，影响实验数据采集的连续性。

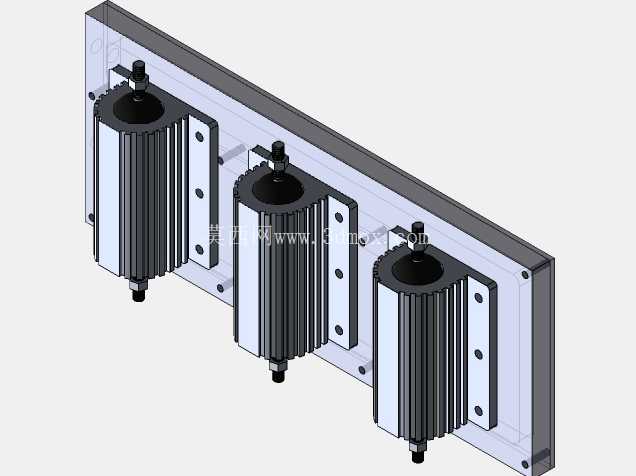

　　从实际用途来看，该装置通过液体循环通路带走功率转换回路中液体电阻工作产生的热量，相比传统风冷散热，液冷路径的换热效率更高，能够在密闭的实验设备舱环境内维持稳定的工作温度，避免舱内空气流动带来的粉尘积累与静电干扰，适配高能物理实验设备对运行环境洁净度、电磁兼容性的严苛要求。三个独立的散热单元沿安装底板平行排布，每个单元对应一组功率转换回路的液体电阻模块，独立的流道设计可以避免单路故障影响其余回路的散热能力，同时也方便后期对单组模块进行维护更换，不需要拆解整套散热系统。

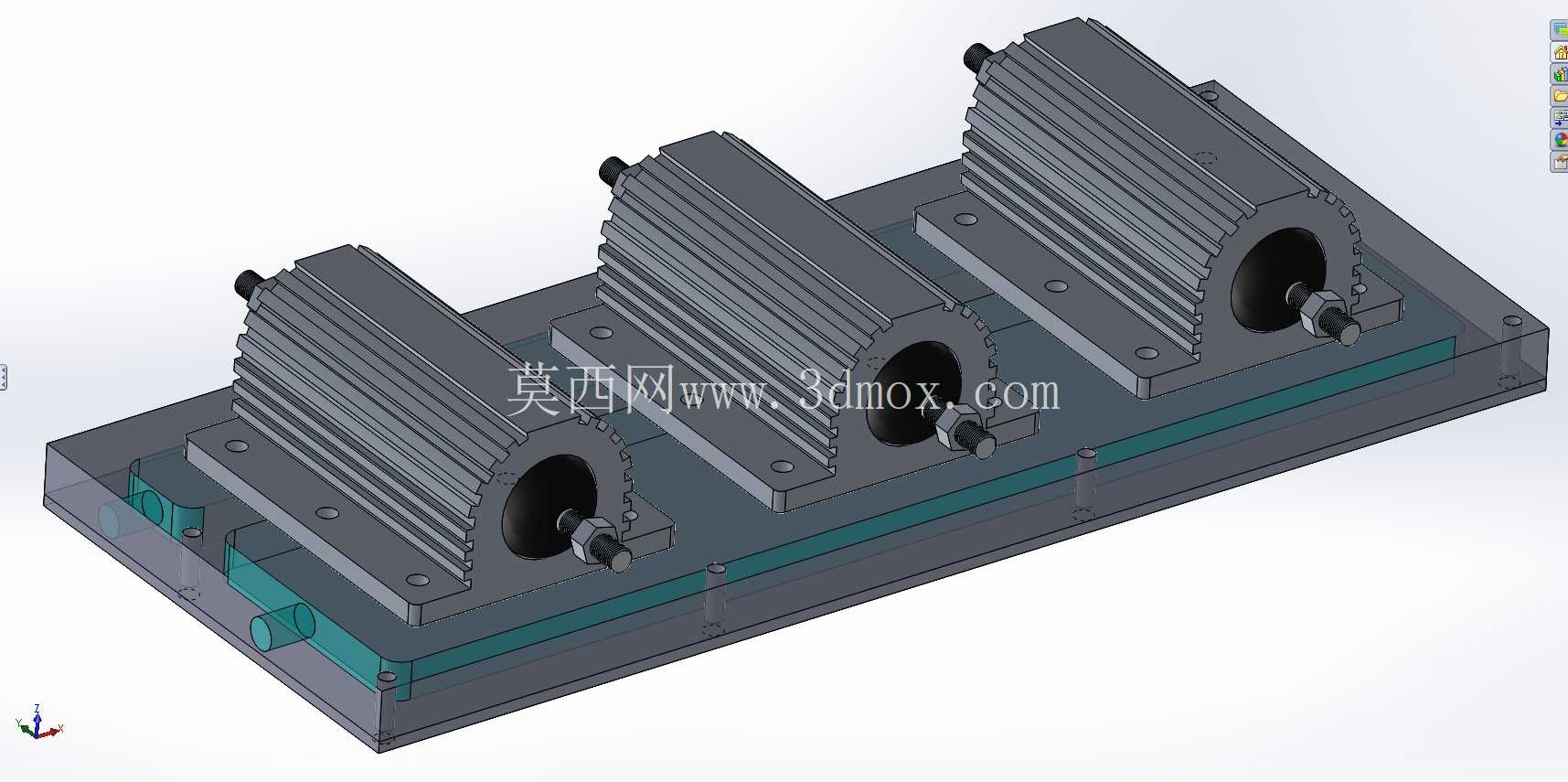

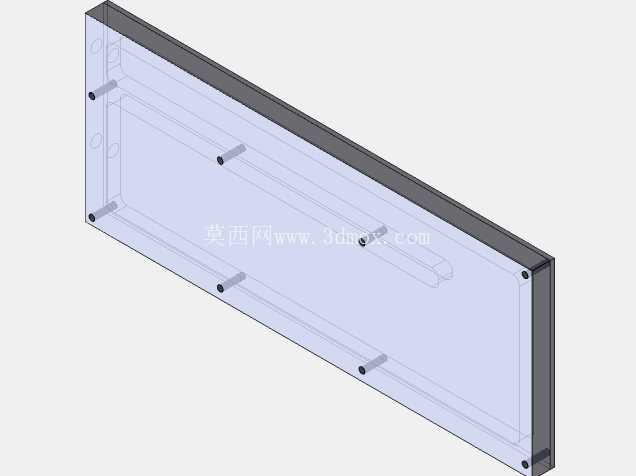

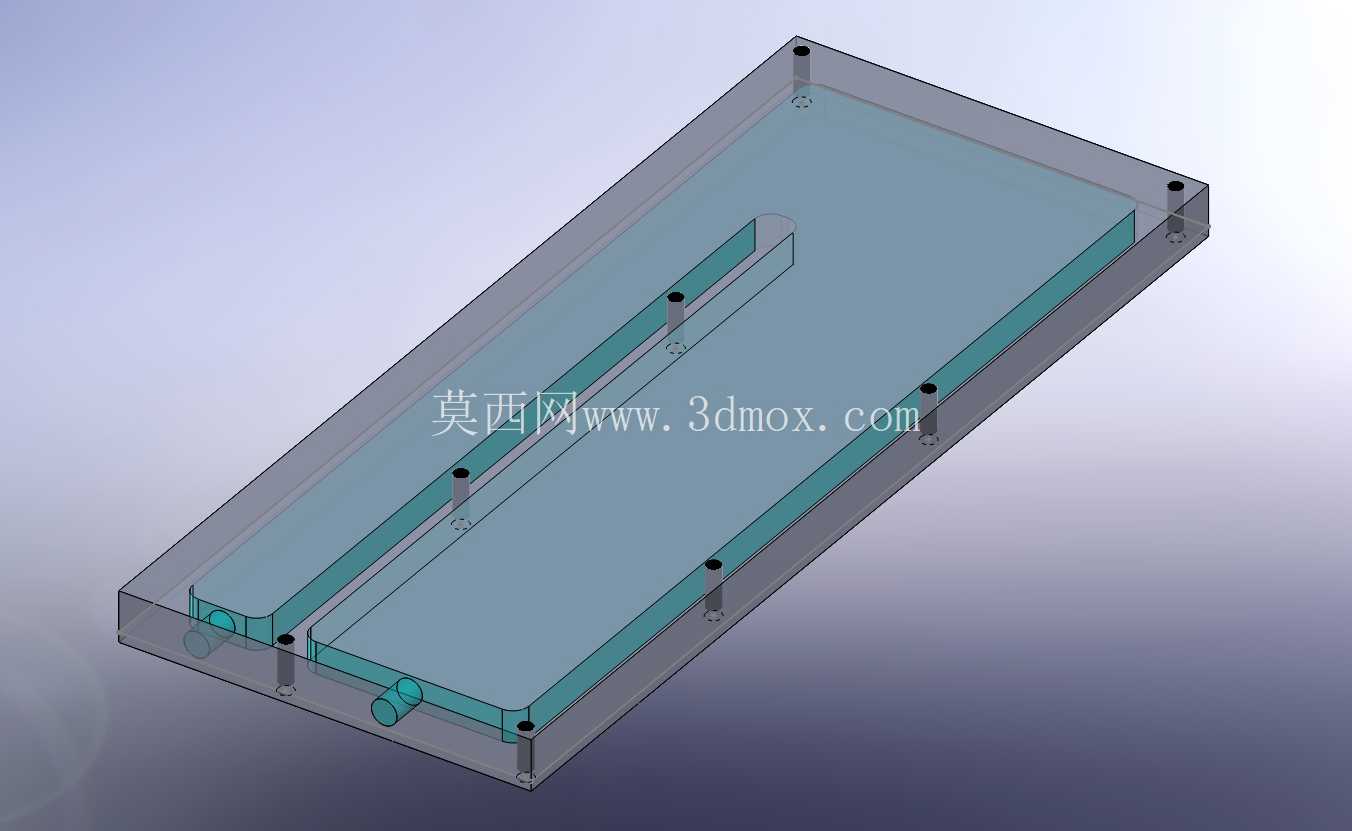

　　设计思路上，首先考虑的是安装兼容性，整套装置的安装底板预留了对应设备舱安装位的固定孔位，孔位间距严格匹配现有功率转换器的安装基准，不需要对原有设备舱结构进行二次加工即可完成装配。散热肋片的排布方向顺着液体流动方向设置，肋片间距经过换热计算优化，既保证足够的换热面积，又不会因为流道过窄增加液体循环的阻力，降低供液系统的泵组负载。每个散热单元端部的管路接口采用快插式结构设计，接口密封面做了平面对位处理，装配时不需要额外调整角度即可完成管路对接，减少现场装配的工作量。底板内部的流道采用并联式设计，三个散热单元的进液口、出液口分别连通到底板内部的主进液腔与主出液腔，保证每个单元的冷却液流量均匀，不会出现远端单元流量不足导致的散热能力衰减问题。

　　外形尺寸与安装边界方面，整套装置的整体高度控制在原有风冷散热模块的高度范围内，不会超出设备舱的垂直安装空间，宽度方向三个单元的排布间距预留了足够的接线空间，方便功率回路的线缆连接与温度传感器的布线。安装底板的边缘做了倒角处理，避免装配过程中划伤设备舱内的线缆与绝缘层，底板底部预留了1.5mm的间隙用于铺设绝缘垫片，满足高压功率回路的绝缘防护要求。每个散热单元的壳体采用导热性良好的金属材质加工，壳体与内部流道的接触面做了钝化处理，防止冷却液长期流动产生的腐蚀杂质堵塞流道，延长装置的使用寿命。端部的密封结构采用双重密封设计，外侧为机械压紧密封，内侧为耐冷却液腐蚀的密封圈，能够在长期运行过程中避免液体渗漏，保障高压功率回路的运行安全。

　　在结构细节上，每个散热单元的顶部预留了温度传感器安装孔，可以实时监测每个单元的出液温度，反馈给液冷供液系统调整流量与冷却液温度，实现散热能力的动态匹配。安装孔位周边做了局部加厚处理，避免固定螺栓锁紧时产生的应力导致底板变形，影响流道的密封性能。三个散热单元的重量均匀分布在底板上，重心落在安装基准的中心位置，不会因为设备运行过程中的微振动导致安装松动。流道内部的转角处做了圆弧过渡处理，减少液体流动的湍流损失，降低流道内部的气蚀风险，保证长期运行的稳定性。
