工业安全门联锁装置三维结构设计

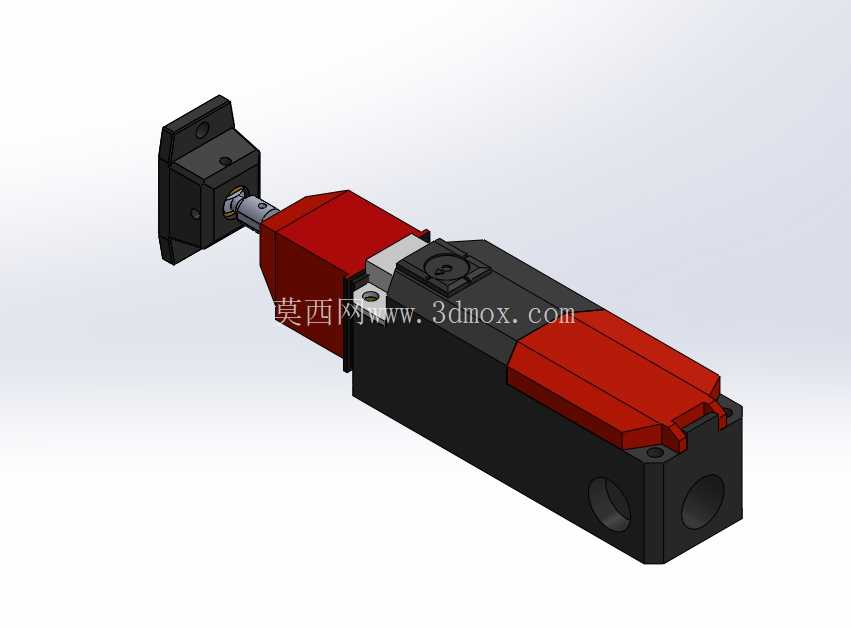

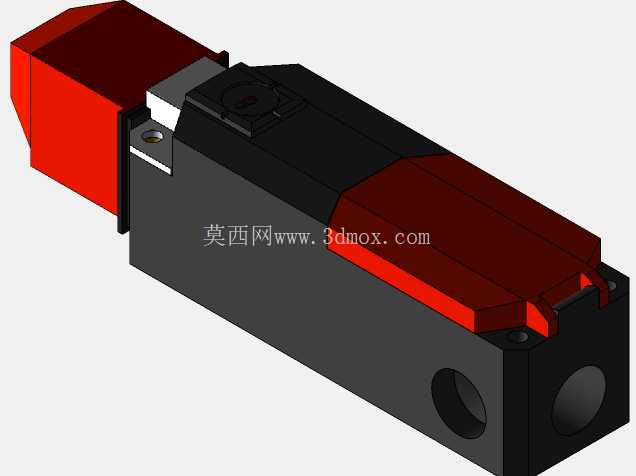

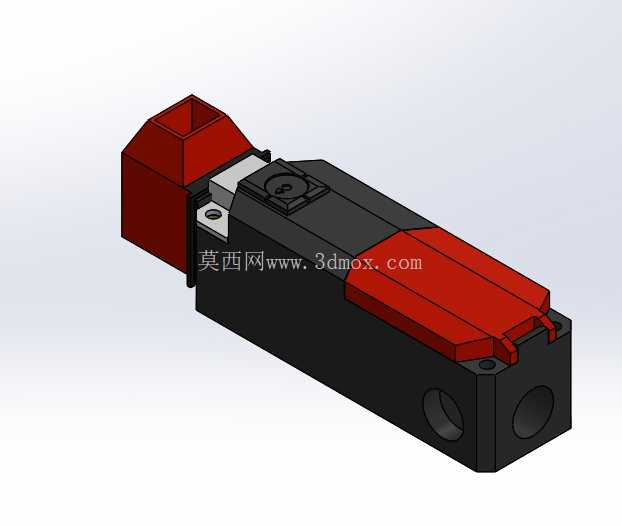

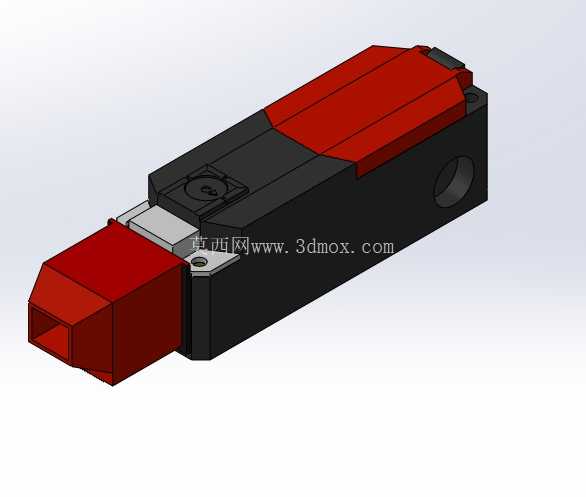

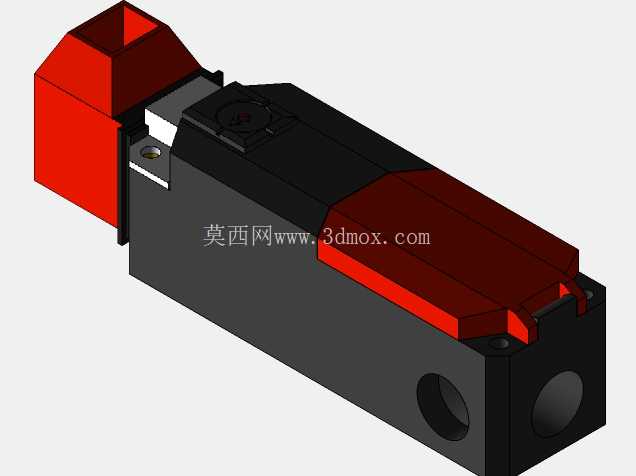

　　在自动化生产线、工业机器人工作站、高压设备舱、大型机床加工区域的安全防护体系中，安全门联锁是切断危险动力源、防止人员误入危险作业区的核心执行部件，这款联锁装置的结构设计完全围绕工业现场的严苛使用场景展开。从实际安装适配性来看，装置本体采用长条形方正壳体结构，主体壳体分为黑红两个功能区段，黑色区段为内部触点、电磁驱动模块的容纳腔，壳体侧面预留两个圆形线缆穿装孔，可适配常规工业护套线缆的引入与密封固定，安装时可直接通过壳体端部的安装孔固定在设备门框的型材上，不需要额外制作复杂的转接支架，适配市面上多数40系、50系工业铝型材的安装孔距。

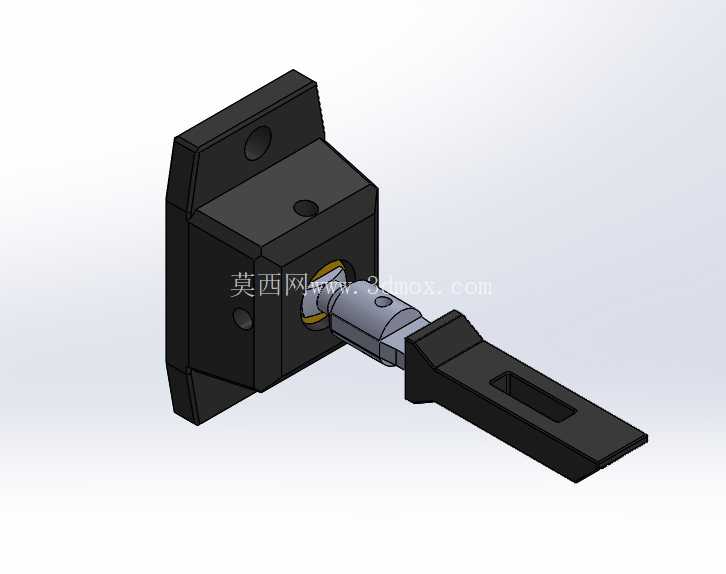

　　前端红色区段为锁舌配合的触发区段，伸出的金属锁杆搭配独立的L型安装锁扣，锁扣可单独固定在活动安全门的对应位置，当安全门闭合到位时，锁杆插入锁扣的配合孔内，内部触点同步触发，此时设备的安全回路导通，设备可正常启动运行；一旦安全门被异常开启，锁杆随门体移动脱出，内部触点瞬间断开，直接切断设备的动力输入回路，避免运动部件、高压模块对闯入人员造成伤害。设计过程中充分考虑了工业现场的误碰、振动工况，锁杆与本体的配合处设置了导向耐磨衬套，长期往复插拔不会出现卡滞、磨损过量的问题，本体壳体的拼接缝隙做了错位止口设计，可阻挡车间内的切削粉尘、切削液飞溅进入壳体内部，避免内部触点出现接触不良的故障。

　　不同于普通民用门锁，这款联锁装置的触发行程做了精准的冗余设计，锁杆只要脱出2mm即可触发安全回路断开，不会因为门体的轻微变形、安装间隙导致触发失效，同时锁杆的伸出长度预留了足够的调节余量，安装时可根据门体与门框的实际间隙调整锁杆的伸出长度，不需要对门体做二次修配。在设备维护场景下，该联锁可配合现场的安全控制系统实现上锁挂牌的功能需求，维护人员进入危险区域前，可通过对应的控制回路锁定锁舌位置，避免外部人员误关门导致设备误启动。从结构建模的细节来看，壳体的所有安装孔位都做了沉头设计，固定螺丝安装后不会突出壳体表面，避免积尘、勾挂现场的管线；锁扣的安装面设置了防滑纹路，即使设备运行过程中存在持续振动，锁扣也不会出现移位松脱。

　　内部的模块布局充分利用了长条形壳体的内部空间，电磁驱动模块、触点模块沿壳体长度方向依次排布，既缩小了装置的整体宽度尺寸，也方便后期的故障排查与部件更换，不需要完全拆解壳体即可完成触点的调试作业。对于结构设计人员而言，在做设备安全防护布局时，可直接参考该模型的安装边界尺寸预留安装空间，不需要额外考虑操作预留空间，装置本体的侧面没有突出的操作部件，可直接贴靠设备框架安装，最大化节省设备周边的空间占用；锁扣的安装位置可根据门体的开合方向做上下、左右的微调，适配平开门、滑动门等不同形式的安全门安装需求。
