带挂钩变径螺旋拉伸弹簧结构设计

　　在各类机械设备的往复复位、载荷缓冲、张紧调节机构中，拉伸弹簧是应用频次极高的弹性储能元件，这款带双侧挂钩的变径螺旋拉伸弹簧，针对常规等径拉伸弹簧在小安装空间内的行程不足、挂钩应力集中易断裂的痛点做了结构优化，适配多数通用机械、汽车附件的装配需求。从实际应用场景来看，这类弹簧常被用在汽车后备箱锁扣复位机构、自动化生产线的料仓挡片张紧结构、小型机电设备的电刷压合组件、工业柜门的回弹铰链结构中，区别于常规压缩弹簧依靠承压蓄能的工作逻辑，拉伸弹簧在自由状态下圈与圈之间处于紧密并紧状态，承受轴向拉力时才会逐步张开圈距释放弹力，初始张紧力的设定直接决定了其空载状态下的预紧效果，避免机构出现松旷窜动的问题。

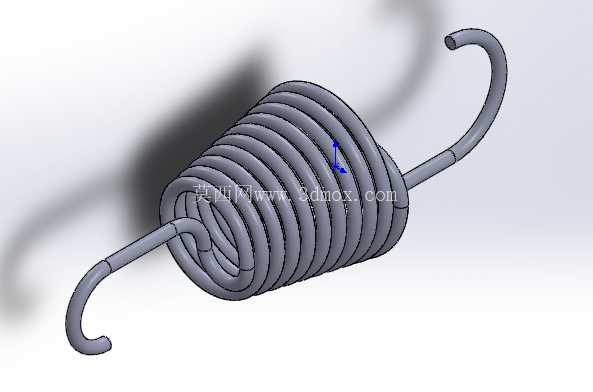

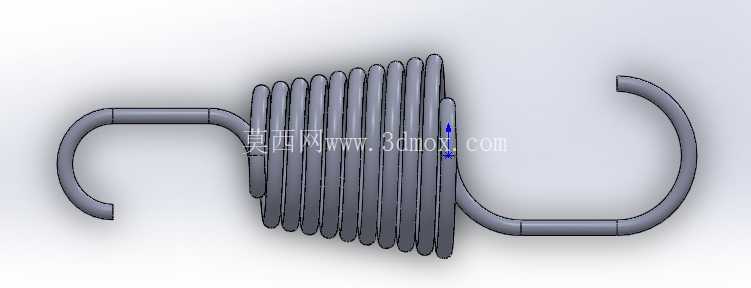

　　这款弹簧采用变径螺旋结构设计，中段簧圈直径大于两端靠近挂钩位置的簧圈直径，这种设计并非单纯的外形差异化，而是经过受力仿真验证的优化方案：在承受轴向拉伸载荷时，中段簧圈的变形量更大，能够在相同的安装长度下获得更长的有效拉伸行程，同时两端缩径的位置可以平滑过渡到挂钩折弯处，降低挂钩与簧圈连接位置的应力集中系数，避免常规等径弹簧在反复拉伸后挂钩根部出现疲劳断裂的问题。两端的挂钩采用半圆折弯结构，折弯处做了圆弧过渡处理，没有尖锐的折角，安装时可以直接挂接在机构的固定销轴上，不需要额外设计弹簧座或者连接卡扣，能够大幅缩减装配环节的零件数量，降低整体机构的复杂度。

　　从安装边界来看，这款弹簧的自由长度适配多数小型机构的安装间距，挂钩的开口尺寸适配直径3-8mm的常规销轴，安装时不需要对销轴做特殊的开槽或者攻丝处理，直接挂装即可完成固定，簧圈的最大外径控制在常规安装槽的通用尺寸范围内，不需要为其单独设计大尺寸的避让腔体，能够直接替换原有同安装尺寸的等径拉伸弹簧，不需要对原有设备的结构做改动，适配性较强。在设计过程中，簧丝的直径选取经过了多轮载荷校核，针对常规工况下10-50N的工作拉力区间做了刚度匹配，弹簧的刚度曲线线性度较好，在有效拉伸行程内不会出现刚度突变的问题，能够保证机构受力均匀，不会出现拉伸到特定位置时弹力骤变导致的机构卡滞。簧圈的节距在自由状态下为零，也就是并紧状态，这种设计可以让弹簧在初始拉伸阶段就提供稳定的预紧力，避免机构在空载状态下出现间隙晃动，比如用在门锁机构中时，初始预紧力可以保证锁舌在不受外力时始终保持伸出状态，不会因为车辆行驶过程中的振动出现锁舌自行回缩的问题。两端挂钩的折弯方向与弹簧轴线处于同一平面，安装时不会出现额外的扭转应力，避免弹簧在拉伸过程中因为挂钩偏载出现侧向弯曲，延长弹簧的疲劳使用寿命，常规工况下反复拉伸次数可以满足通用机械设备的全生命周期使用要求，不需要频繁更换维护。在三维建模过程中，簧圈的螺旋线采用变直径扫掠路径，从一端挂钩的连接位置开始，螺旋直径逐步增大到中段最大值，再逐步缩小到另一端挂钩的连接位置，扫掠过程中簧丝的截面始终与螺旋线保持垂直，保证每一圈簧丝的受力方向都沿着轴向传递，不会出现额外的剪切应力。挂钩的折弯半径设置为簧丝直径的2倍，这个数值是经过应力仿真验证的最优值，折弯半径过小会导致折弯处应力集中系数过高，反复受力后容易断裂，折弯半径过大会导致挂钩整体尺寸过大，占用额外的安装空间，2倍簧丝直径的折弯半径既可以保证应力分布均匀，又能控制挂钩的整体尺寸在合理范围内。

　　从实际选型适配的角度来说，这款弹簧可以覆盖多数轻载拉伸复位的工况，不需要针对特定场景重新设计弹簧参数，对于结构设计人员来说，可以直接调用该模型装入装配体中，验证安装间隙、运动行程是否匹配，不需要从零开始绘制螺旋线、扫掠簧体、绘制挂钩结构，能够大幅缩短结构设计阶段的建模时间，提升整体设计效率。在装配验证环节，需要注意弹簧的最大拉伸长度不能超过簧圈材料的弹性极限，也就是安装时的最大拉伸量不能超过簧圈并紧长度的1.8倍，避免出现塑性变形导致弹簧失效，同时挂接的销轴表面需要做光滑处理，不能有尖锐的毛刺或者棱角，避免反复拉伸过程中毛刺磨损挂钩表面，产生应力集中点导致挂钩断裂。
