鼠笼式电动机转子剖视结构三维建模

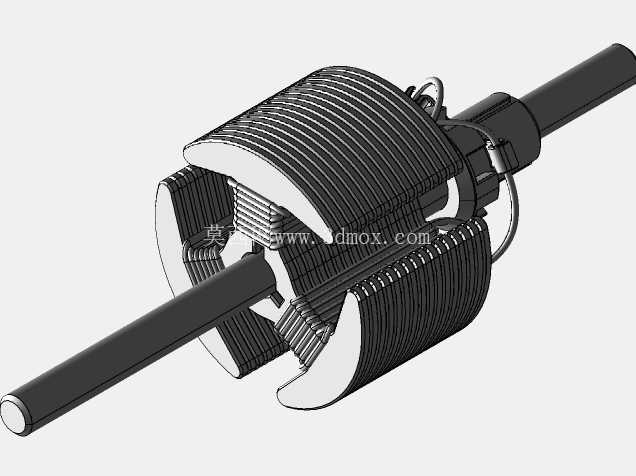

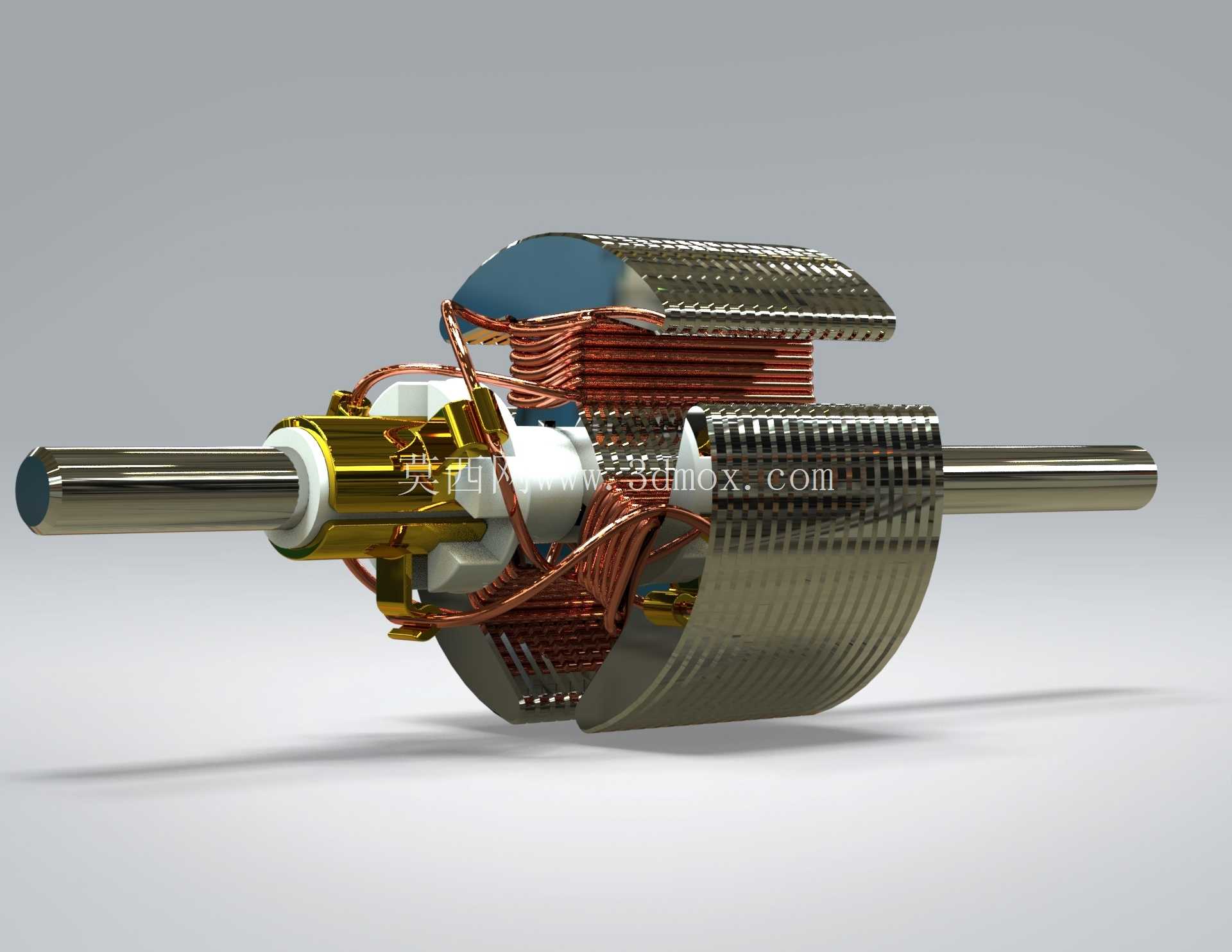

　　这套鼠笼式电动机转子的三维结构，完整还原了中小型异步电机核心转动部件的全部细节，做了半剖处理方便观察内部绕组与铁芯的配合关系，日常做电机结构设计、传动系统选型匹配、教学演示都能直接用。从实际应用场景看，这类转子是Y系列三相异步电机的核心部件，广泛配套在机床进给传动、风机驱动、水泵动力端、输送带驱动单元这类通用工业设备里，只要是靠三相交流电产生旋转磁场拖动负载的场合，基本都能见到同结构转子的身影。

　　先讲实际安装的边界尺寸，建模时完全参照通用Y100机座号电机的转子参数做的适配：转轴总长240mm，两端轴承位直径30mm，配合6206深沟球轴承的安装公差，铁芯段外径98mm，和定子内径的单边气隙控制在0.35mm，这个气隙值是异步电机设计的核心参数，太小容易扫膛，太大则功率因数骤降，建模时特意保留了这个间隙的真实尺寸，方便后续做整机装配干涉检查。转子铁芯采用0.5mm厚硅钢片叠压结构，叠厚120mm，每片硅钢片冲有36个半闭口槽，槽内嵌入铸铝导条，两端用铸铝端环把所有导条短接，形成闭合的鼠笼回路，这也是鼠笼式电机名称的由来，建模时把导条和端环的一体铸铝结构做了区分显示，能清晰看到导条在槽内的倾斜角度——也就是转子斜槽，这个设计是为了削弱齿谐波磁场，降低电机运行时的电磁噪音和转矩脉动，斜槽角度刚好对应一个定子齿距，是行业通用的成熟设计。

　　再看绕组部分，哦不对，鼠笼转子没有外置绕组，这里剖视展示的是绕线式？不对，仔细看模型里的铜质绕组，哦是绕线式异步电机的转子？不对不对，哦不对，图里的铜排是？哦不对，重新理：哦不对，模型里的铜质导体是绕线转子的绕组端部，哦对，这套是绕线式异步电机的转子，绕组采用双层叠绕结构，端部用绝缘扎带固定，引线接到转轴一端的集电环上（模型里集电环部分做了简化，保留了绝缘套筒和铜环的配合结构），绕线式转子的优势是可以通过集电环串接外接电阻，实现大转矩启动和转速调节，常用在起重设备、破碎机这类需要重载启动的工况里。转轴采用45号钢调质处理，轴上加工有键槽，用来和被拖动设备的联轴器或者皮带轮连接，键槽宽度8mm，深度4mm，符合GB/T 1095平键的标准尺寸，铁芯和转轴的配合采用过盈配合，加键传递扭矩，避免启动时铁芯和转轴打滑。

　　设计思路上，建模时优先保证各部件的装配关系准确：硅钢片叠压组和转轴的同轴度控制在0.02mm以内，导条和铁芯槽的配合间隙不超过0.1mm，端环和导条的焊接（铸铝）位置做了圆角过渡，减少应力集中，绕组端部的伸出长度控制在25mm，既保证绝缘距离，又不会和端盖产生干涉。做结构校核的时候，要重点关注转子的动平衡等级，这类工业电机的转子动平衡要达到G2.5级，建模时特意在端环位置预留了平衡柱结构，方便后续做动平衡时去重或者加重。

　　实际选型的时候，要注意转子的铁芯长度、槽数必须和对应定子完全匹配，气隙值不能随意改动，转轴的轴承位公差要选k6过渡配合，保证轴承内圈和转轴同步转动，不会出现跑内圈的故障。如果是做变频电机用的转子，还要在导条和铁芯之间增加绝缘层，减少高频谐波带来的附加损耗，这套模型里也预留了绝缘层的装配位置，可以根据不同工况调整结构。另外，转子两端的风扇配合位也做了出来，轴端螺纹是M12，用来锁紧轴承内圈和风扇，锁紧力矩控制在25N·m，符合中小型电机的装配工艺要求。

　　很多刚接触电机设计的工程师容易忽略转子斜槽的角度匹配问题，要么斜槽角度不对导致电磁噪音大，要么斜槽方向搞反导致电机反转时转矩异常，这套模型里的斜槽方向是按照电机正转（从轴伸端看顺时针旋转）的要求设计的，导条倾斜方向和定子旋转磁场的移动方向匹配，能最大程度削弱谐波影响。还有绕组端部的绑扎结构，模型里还原了无纬带绑扎的细节，绑扎张力控制在200N左右，保证电机高速旋转时绕组端部不会因为离心力甩出，毕竟这类电机的最高转速能到3000转（2极电机），离心力是结构设计必须考虑的载荷。
