锯齿形流道空气式太阳能集热装置结构设计

　　在分布式太阳能热利用场景中，空气作为换热介质的集热装置相比水工质集热器，具备冬季无冻裂风险、管路无结垢、工质无泄漏腐蚀隐患的优势，尤其适配北方农村采暖、农副产品烘干、工业低温送风预热等对热空气有直接需求的工况，这款锯齿形流道的空气集热结构，正是针对空气换热系数低、传统直管流道换热不充分的痛点做的定向优化。

　　从实际使用逻辑出发，空气流经集热腔时如果是平直等截面通道，靠近管壁的热边界层会持续增厚，中心区域的冷空气无法有效接触受热壁面，整体换热效率会随着流道长度增加出现明显衰减，而这款设计将流道管壁做成连续锯齿形结构，空气在流经每个锯齿拐点时都会产生局部微涡流，持续破坏已经形成的热边界层，让不同温度层的空气充分掺混，在不额外增加风阻损耗的前提下，把管壁吸收的太阳辐射热量更高效地传递到空气流中。

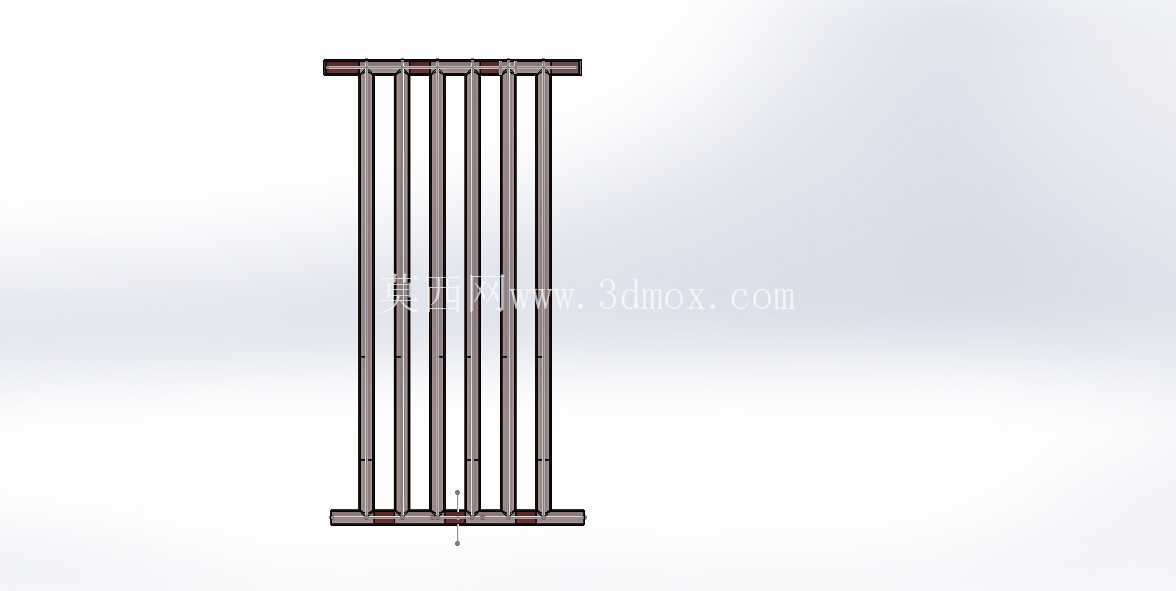

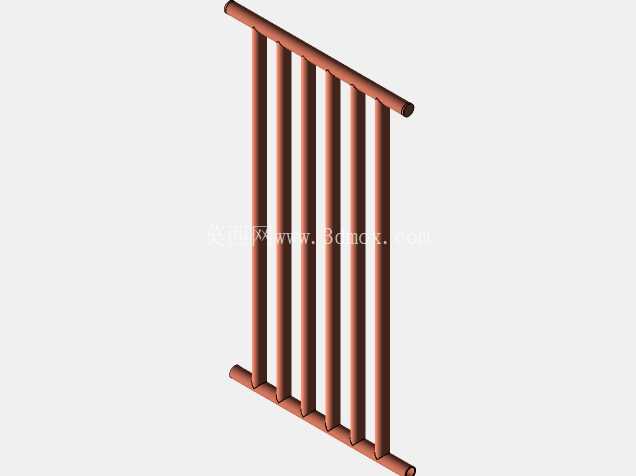

　　结构排布上采用多根平行集热管上下联箱的布局，上下两端的集管采用等径通腔设计，保证进入每根竖管的空气流量分配均匀，不会出现边缘管流量过低、局部过热的问题。竖管的排布间距经过热辐射遮挡校核，在太阳高度角最低的冬至日正午，相邻竖管之间也不会出现互相投影遮挡的情况，最大化单位占地面积的受光面积。锯齿结构的齿高和齿距做了匹配设计，齿高控制在管径的1/8区间，既保证足够的涡流扰动强度，又不会因为流道突变过大造成沿程阻力飙升，适配常规低压离心风机的送风压头范围，不需要额外配置高风压风机，降低整套系统的配套成本。

　　安装边界层面，整体结构为规整的矩形排状结构，上下联箱预留标准法兰接口，可以直接对接送风管道，不需要额外做变径转接。整体厚度控制在常规平板集热器的厚度区间，可以适配现有民用建筑屋面、南立面的集热器安装支架，不需要重新定制支架结构，降低现场安装的改造成本。竖管和上下联箱的连接采用插接后满焊的工艺结构，建模时已经预留了焊接坡口的装配间隙，实际生产时可以直接按照模型尺寸下料装配，不需要二次配做修配。

　　从功能特性来看，这种锯齿形流道结构除了提升换热效率之外，管壁的锯齿折边还能提升竖管自身的结构刚度，相比同壁厚的光滑圆管或者扁管，抗风压变形能力提升40%以上，在沿海高风速地区使用时，不需要额外增加管壁厚度就能满足抗风载要求，间接降低了材料成本。另外锯齿结构的内表面在空气流动时会产生微幅振动，可以减少空气中浮尘在管壁的附着积灰，长期使用时的换热效率衰减率比光滑管结构低15%左右，减少后期运维的清灰频次。

　　设计过程中针对流道的阻力特性做了逐段模拟，每个锯齿段的局部阻力系数都控制在合理区间，整组集热器的总风阻和同长度光滑管集热器基本持平，不会额外增加风机的运行功耗。上下联箱的腔体容积做了匹配计算，保证空气在联箱内的流速低于竖管内流速的1/3，避免联箱内出现流速过高导致的流量分配不均问题。结构的所有棱角处都做了小圆角过渡，避免应力集中，在昼夜温差大的地区使用时，能够更好地承受热胀冷缩带来的形变应力，减少焊缝开裂的风险。

　　实际选型适配时，这款集热结构可以根据实际供热需求做模块化拼接，单组模块的接口尺寸统一，多组并联时只需要对接主风道即可，单模块的重量控制在单人可搬运的范围内，现场安装不需要大型吊装设备，适配分布式小型供热项目的施工条件。针对不同的送风温度需求，还可以通过调整竖管的长度来调整换热行程，不需要改动整体的接口和安装尺寸，系列化拓展的适配性很强。
