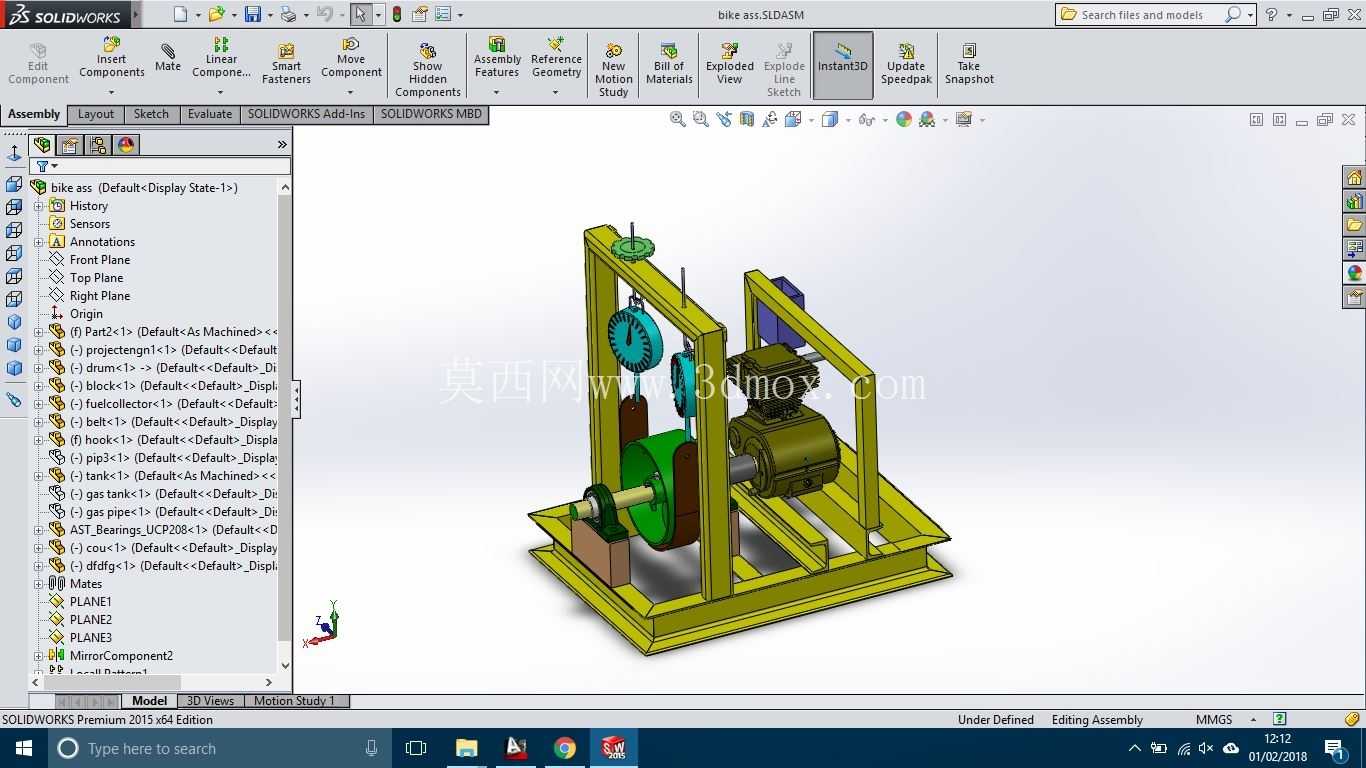

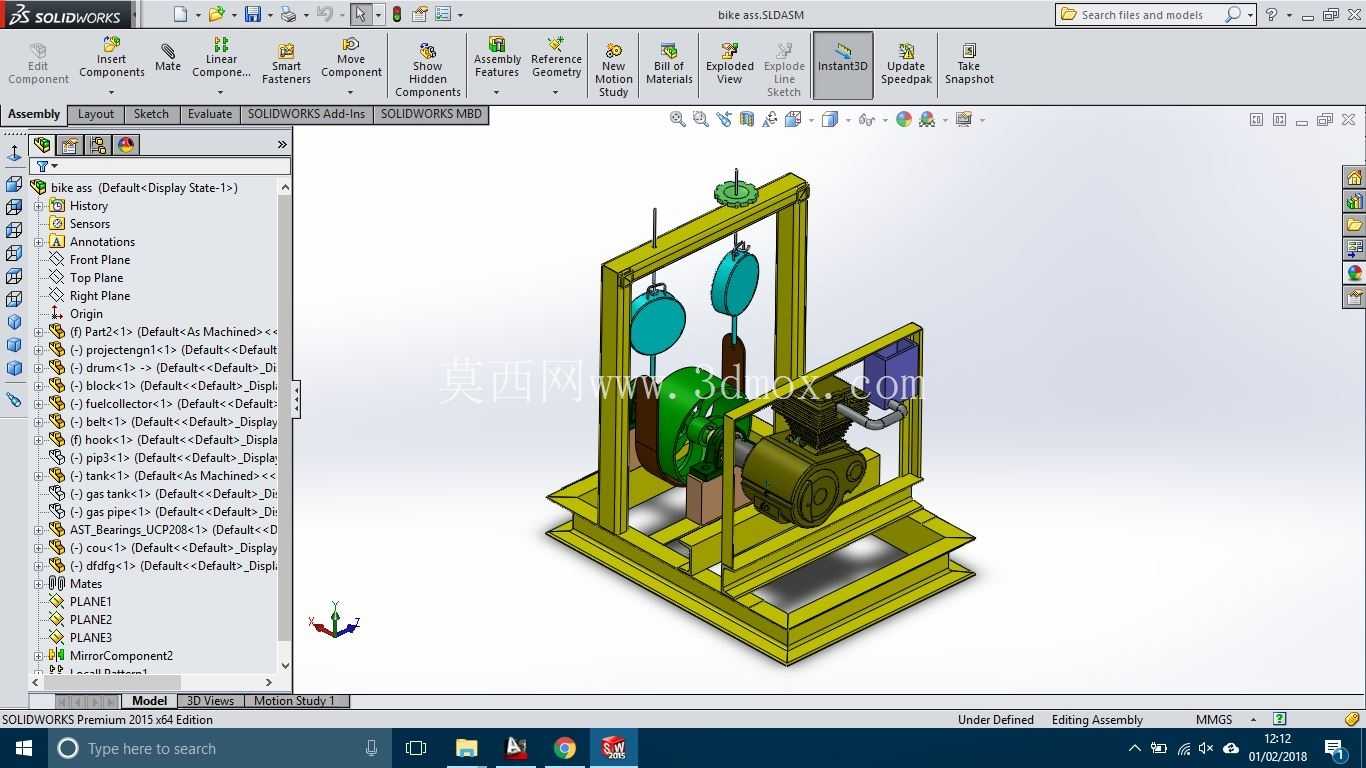

乙炔气体Si发动机测功测试台架结构

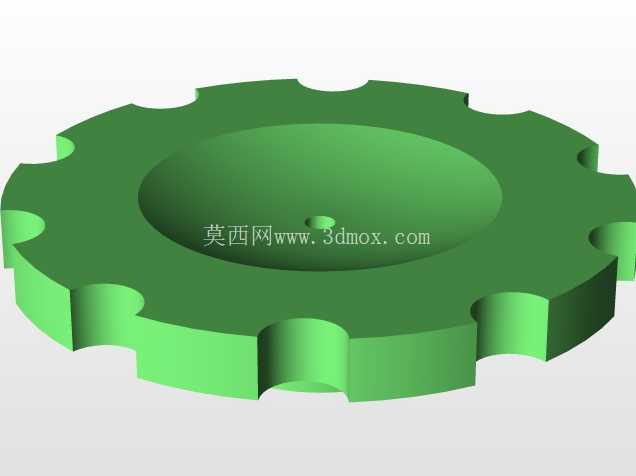

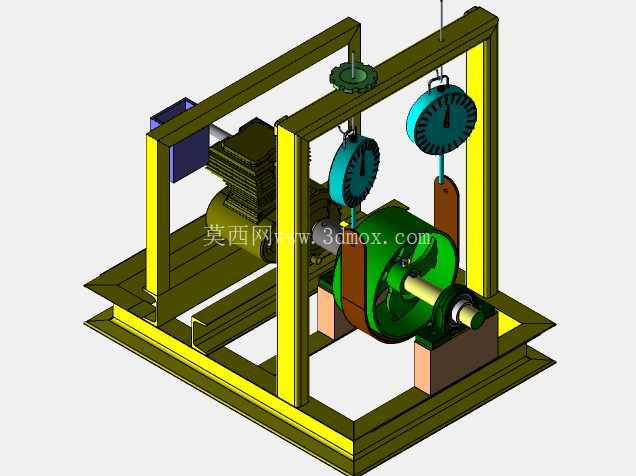

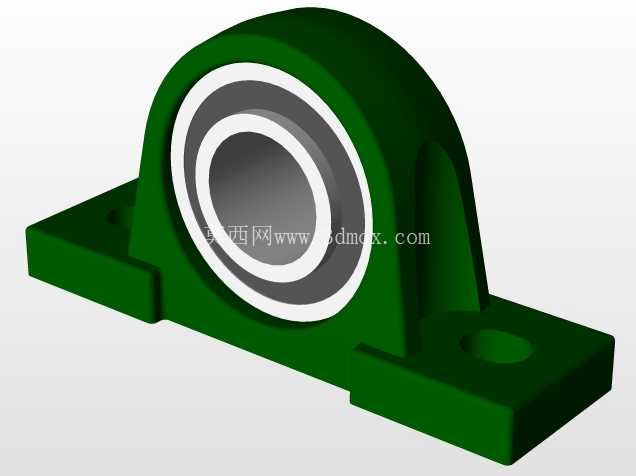

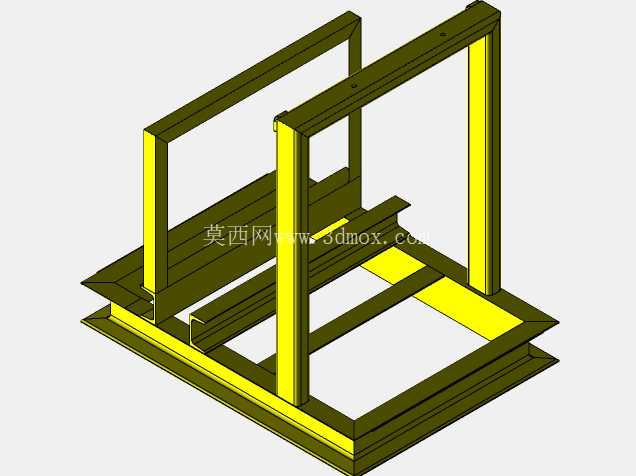

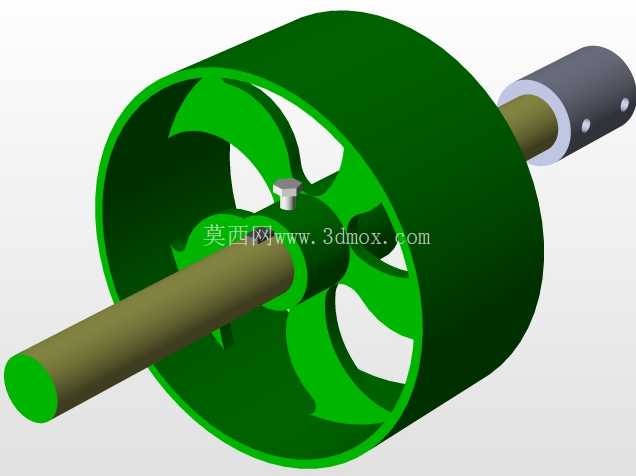

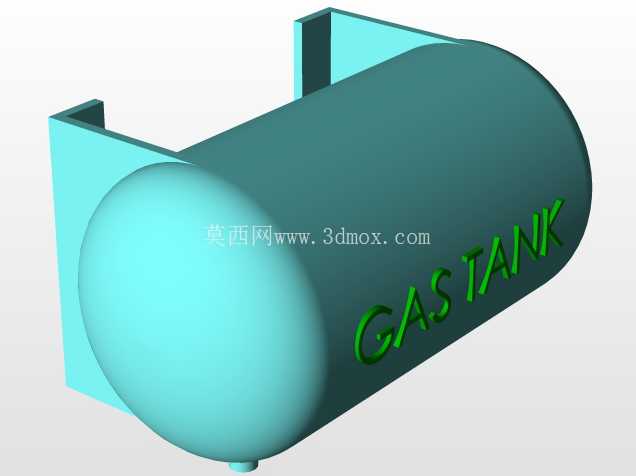

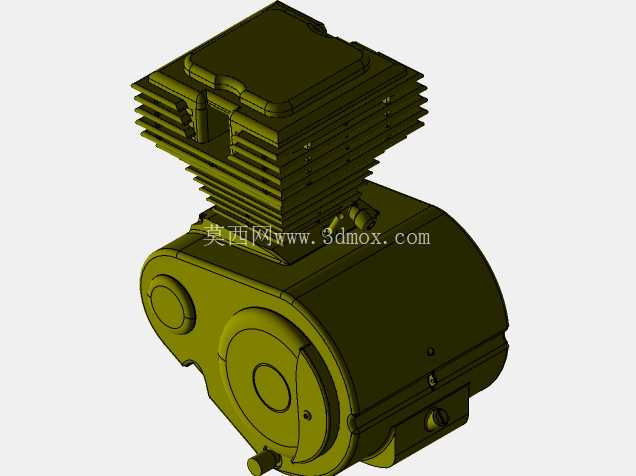

　　台架的立柱部分采用等边角钢拼焊而成，上部的悬挂结构并非用于承重，而是用来布置乙炔气体的稳压存储组件，两个圆柱形稳压罐通过抱箍固定在立柱横梁上，安装高度距离底座台面约1.2米，既预留了下方管路的走线空间，也能依靠重力让气体管路内的残液自然回流，避免液态杂质进入发动机进气道造成爆震。动力端的安装位预留了三档可调的固定孔位，适配不同排量的Si发动机安装需求，安装面的平面度公差控制在0.1mm以内，保证发动机输出轴与测功端的同轴度偏差不超过0.05mm，减少轴系运转时的偏磨损耗。在替代燃料动力性能验证领域，台架测试是获取发动机实际运行参数最直接的手段，这套针对Si发动机汽油工况下乙炔气体掺混对比测试的台架结构，完全围绕实验室固定工位的测试需求搭建，没有多余的冗余结构。从实际使用场景来看，这类台架一般布置在动力实验室的固定测试工位，地面预先做水平处理并预留地脚安装点位，台架底座采用框架式焊接结构，整体重心落在底座几何中心偏动力端的位置，避免发动机高速运转时产生的倾覆力矩影响测试数据准确性。

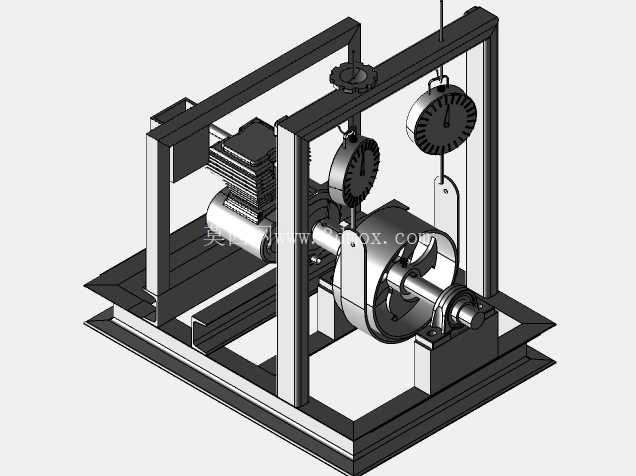

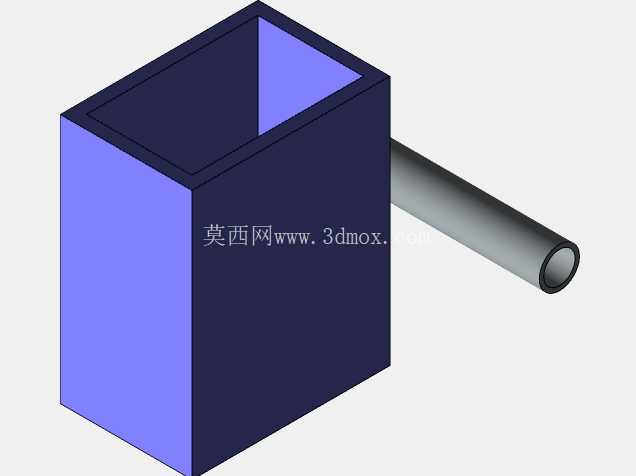

　　台架侧面预留的电气安装盒位置，距离发动机高温部件的最小间距大于200mm，避免热辐射影响电气元件的工作稳定性，接线口全部朝下布置，防止实验室清洁时的积水渗入造成线路短路。从设计逻辑上看，这套台架没有采用复杂的铸造底座，而是用标准型材焊接后做去应力处理，一方面缩短了加工周期，另一方面在测试需求变更时，可以通过二次钻孔、补焊的方式快速调整安装点位，适配不同的测试项目。台架的外围没有设置全封闭防护罩，而是在操作侧预留了0.8米的操作空间，方便测试人员快速调整管路阀门、更换传感器接线，上部的吊环结构是为了方便台架整体移位时的吊装作业，吊点位置经过重心核算，吊装时台架倾斜角度不超过5度，避免内部安装的部件移位。

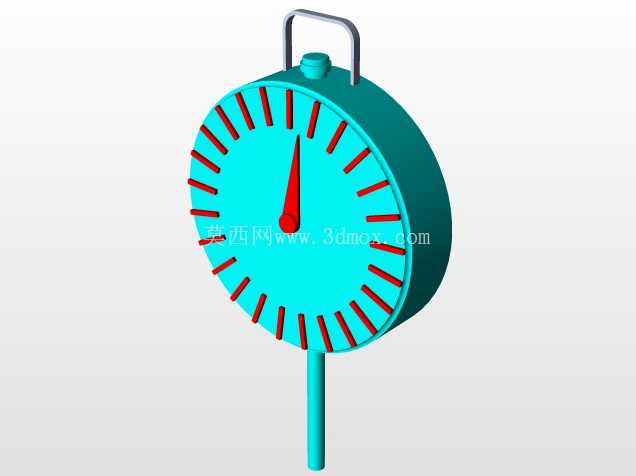

　　气体管路的布置全部沿着立柱内侧走线，用管卡每隔300mm做一次固定，管路与发动机振动部件的最小间隙大于15mm，防止发动机运转时的振动造成管路磨损漏气，管路接头全部采用卡套式连接，方便测试后快速拆解更换不同规格的通径管路，适配不同的气体流量测试需求。台架底座的底部预留了四个可调地脚的安装位，可调行程为50mm，即使实验室地面存在轻微的水平度偏差，也可以通过调整地脚高度让台架台面保持水平，不需要额外加工垫铁。在实际测试作业中，测试人员站在台架的操作侧，可以直接观察到稳压罐的压力表示数、发动机的运行状态，不需要侧身或者移动位置就能完成阀门调节、数据记录等操作，操作路径的设计完全符合日常测试的作业习惯，减少了无效动作。

　　台架的所有焊接部位都做了打磨处理，没有尖锐的焊渣凸起，避免测试人员操作时被划伤，表面喷涂的防锈漆选用耐油污的材质，测试过程中滴落的机油、燃油可以直接用抹布擦拭干净，不会渗入涂层造成锈蚀。从安装边界来看，台架整体的占地尺寸控制在1.2米长、0.8米宽的范围内，加上周边预留的操作空间，单个测试工位只需要3平米左右的占地面积，在有限的实验室空间内可以并排布置多台同类型台架，提升实验室的空间利用率。台架的上部结构最高点距离地面约1.8米，不会遮挡实验室顶部的照明光线，也不会和顶部的通风管道、消防管线产生干涉。这套结构在设计时没有追求过高的加工精度，而是在保证测试稳定性的前提下尽可能简化结构，降低加工成本，同时兼顾了后续改造升级的便利性，适合中小型动力实验室做替代燃料性能对比测试使用，不需要复杂的安装调试过程，加工完成后只需要做简单的水平校准就能投入使用。
