即热式电热水器控制主机结构设计

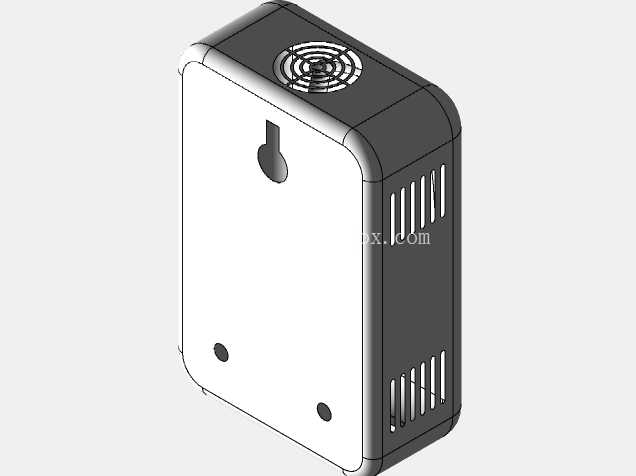

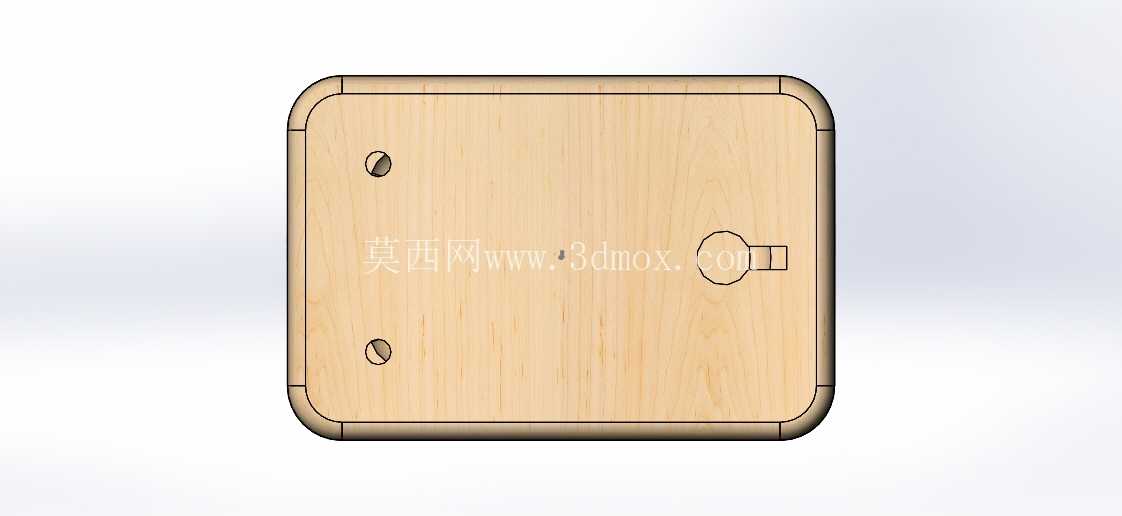

　　这套结构模型对应的是家用即热式电热水器的主控机体部分，日常安装在家庭卫浴间干区墙面，承担整机进水流量调节、加热功率切换、运行状态反馈的核心功能，区别于传统储水式热水器的大体积储水罐结构，这类即热机型的主控机体集成了水路调节、电路控制、状态指示多个模块，整体采用立式窄边布局，适配小户型卫浴墙面的安装空间，不会占用过多墙面位置，安装时预留的墙面横向宽度不超过120mm，竖向高度控制在240mm以内，厚度方向突出墙面不超过80mm，安装孔位采用上下双孔固定，孔距设置为180mm，匹配常规家用墙面挂装的膨胀螺栓安装尺寸，无需额外定制安装支架。

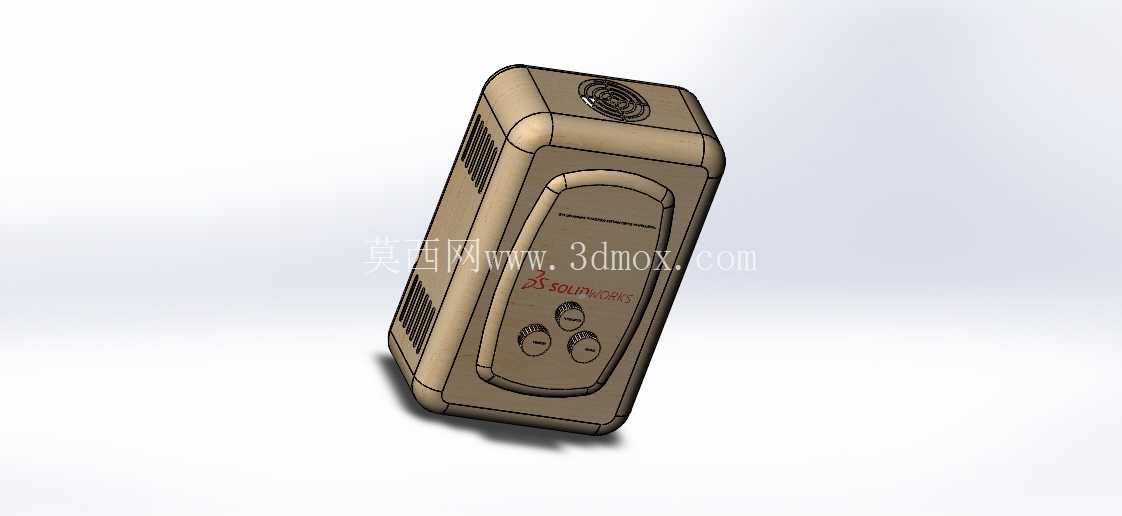

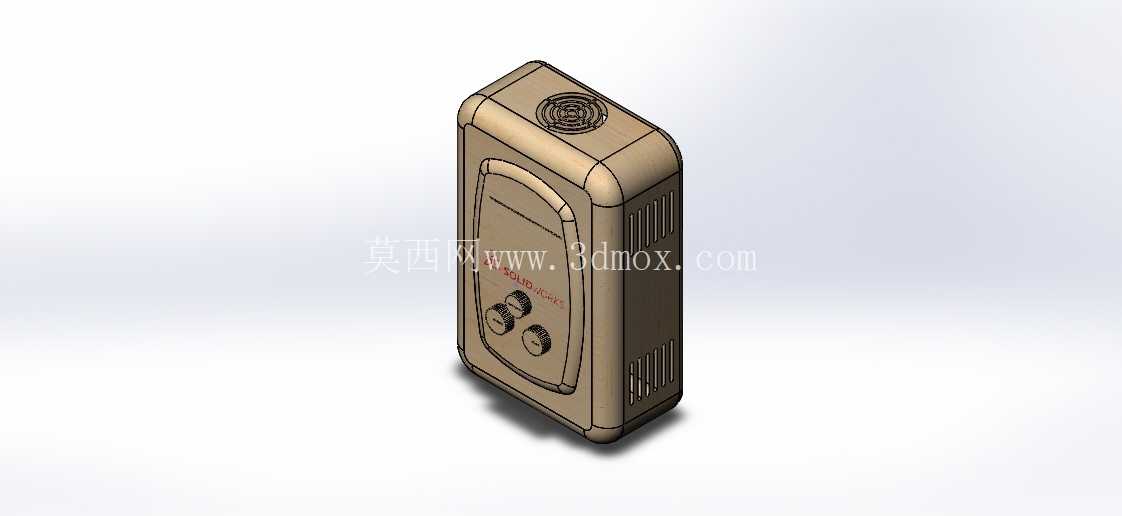

　　从结构设计逻辑来看，壳体采用上下扣合的装配方式，前后壳之间通过侧边卡扣加底部两颗自攻螺丝实现紧固，既可以满足生产装配环节的快速组装需求，后期售后维护时也能快速拆开壳体检修内部元件，不需要破坏整体结构。壳体正面的内凹区域设置了两个调节旋钮，分别对应进水流量调节与加热功率档位切换，旋钮周边做了下沉式的挡边设计，日常使用时即使卫浴间有飞溅的水珠，也不会顺着旋钮缝隙直接渗入壳体内部，提升了潮湿环境下的使用安全性。壳体顶部设置的蜂鸣器出声孔采用环形阵列排布，既可以保证运行提示、故障报警的声音有效传出，也能避免大尺寸开孔导致的异物、虫蚁进入壳体内部的问题。

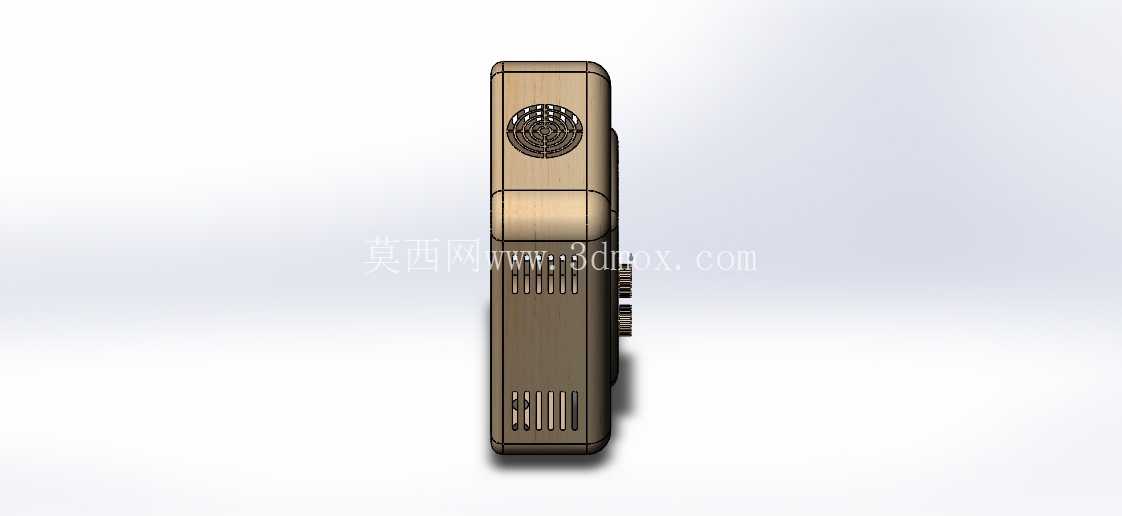

　　壳体两侧的散热格栅采用竖向长条开槽设计，开槽方向与壳体内部功率元件的散热风道方向一致，内部可控硅、整流桥这类发热元件工作时产生的热量，可以通过自然对流从两侧格栅顺利排出，不需要额外加装散热风扇，既降低了整机运行的噪音，也减少了风扇部件带来的故障点。格栅的开槽宽度控制在1.2mm，既保证通风散热的效率，也能避免日常清洁时手指误触内部带电元件，满足家电安全的防护要求。

　　水路接口部分设置在壳体背部下方，与墙面预埋的冷热水管位置对应，安装时不需要额外弯折水管，减少水路接头的漏水隐患。电路接线端设置在背部上方的独立接线仓内，接线仓带有独立的防护盖板，盖板与壳体之间设置了密封胶条，满足卫浴环境的IPX4防水等级要求，避免淋浴时的飞溅水进入接线区域引发安全隐患。

　　在细节结构处理上，壳体所有的外边缘都做了R3的圆角过渡，没有尖锐的棱角，避免安装和日常使用过程中磕碰划伤。正面旋钮的操作阻尼经过结构匹配设计，旋转时的阻尼力矩控制在0.15N·m，用户调节时可以清晰感知档位的切换，不会出现旋钮过松容易误碰、过紧调节费力的问题。壳体表面采用细晒纹处理，既可以提升外观的质感，也不容易残留水渍和指纹，日常清洁只需要用湿抹布擦拭即可，不需要特殊的护理。

　　内部的安装筋位按照电源板、控制板、流量传感器的实际尺寸做了定位设计，每个元件都有对应的定位柱和螺丝固定柱，装配时不需要额外调整位置，元件之间的走线槽也做了预留，强电走线与弱电走线区域通过筋位分隔开，避免强弱电之间的信号干扰，保证控制电路运行的稳定性。功率元件的安装位置紧贴壳体背部的金属散热片安装位，散热片与壳体之间通过导热硅胶垫贴合，可以将元件产生的热量快速传导到壳体外部，避免长时间工作时内部温度过高触发过热保护。

　　这类结构设计同时兼顾了生产装配的便利性、用户使用的安全性以及后期维护的便捷性，所有的结构尺寸都匹配现有通用的家电元件规格，不需要定制特殊规格的电子元件，可以有效控制整机的生产成本，适合批量规模化生产。
