迷你空调用BLDC旋转式微型压缩机结构

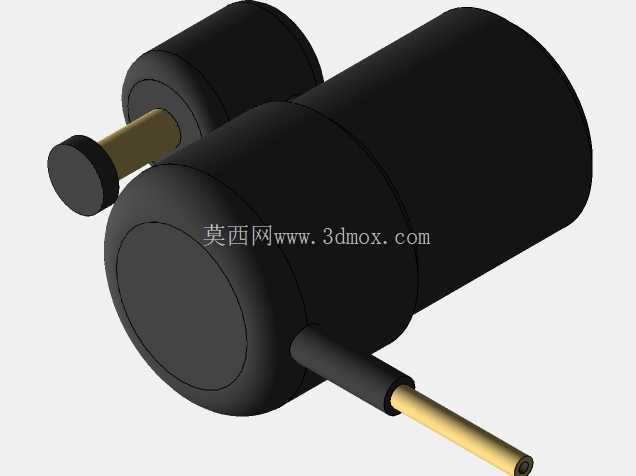

　　这款旋转式压缩机的三维结构，核心面向小空间制冷场景的结构适配需求，在做便携制冷设备、小型温控单元的结构选型时，这类小体积压缩机构型是核心参考对象。不同于常规家用空调的大排量压缩机，该款采用BLDC驱动方案，从结构上取消了传统分体式压缩机的外置驱动冗余结构，将驱动转子与压缩泵体做同轴集成设计，整体外轮廓采用两段式圆柱构型，主体压缩腔段直径略大于驱动端直径，出线端采用侧置径向出线设计，避免轴向出线占用安装长度空间，适配狭小舱体内的布局需求。

　　从实际应用场景来看，这类微型压缩机主要服务于制冷量在100-300W区间的小型温控设备，包括穿戴式空调、桌面迷你制冷扇、小型车载冷藏盒、精密仪器舱局部温控单元等场景，这类场景对安装空间的约束极强，常规压缩机的安装尺寸无法满足布局要求，因此在结构设计阶段，需要优先压缩整机的径向与轴向尺寸，同时保证泵体的压缩效率不会因为体积缩小出现大幅衰减。该结构的泵体部分采用滚动转子式压缩原理，偏心轮与滚动转子做一体化加工设计，减少了分体装配带来的同轴度误差，滑片采用侧置弹簧顶紧结构，在保证密封性能的同时，减少了泵体内部的运动摩擦损耗，适配BLDC电机的宽转速运行区间，在1500-6000rpm的转速范围内都能保持稳定的压缩比输出。

　　在安装边界的设计考量上，该结构的安装固定位采用驱动端端盖圆周均布安装孔的方案，不需要额外设计包裹式安装支架，仅通过端盖的三个安装孔即可完成整机固定，安装孔的中心距按照微型制冷设备的通用安装规范做适配设计，安装面的平面度公差控制在0.05mm以内，避免安装时出现泵体偏心导致的运行卡滞问题。进出气接口采用侧置轴向快插接口设计，接口外径适配4mm标准制冷管路，不需要额外焊接即可完成管路连接，降低小批量设备组装的工艺难度。出线端的线缆采用耐氟利昂腐蚀的橡胶护套，护套与壳体的连接处做密封压装设计，防护等级达到IP54，可适配有凝露风险的制冷设备内部工况。

　　从结构设计的思路来看，这款模型在建模阶段优先保证了运动部件的干涉校验准确性，偏心转子的运动轨迹、滑片的往复行程、电机转子的转动间隙都按照实际工程公差做了预留，建模时将压缩腔的余隙容积控制在2%以内，保证小排量下的容积效率。壳体部分采用薄钢板拉伸成型的结构设计，壳体壁厚设定为1.2mm，在保证耐压强度（可承受3.2MPa的系统高压）的前提下，尽可能压缩壳体占用的空间，两段壳体的连接采用环缝焊接结构，焊接位置避开内部运动部件的运动包络，避免焊接变形导致的内部部件卡滞。驱动端的轴承采用含油轴承与深沟球轴承组合的支撑方案，靠近泵体端采用深沟球轴承承受径向压缩载荷，尾端采用含油轴承降低成本与运行噪音，两轴承的跨距按照轴的挠度计算结果做优化，保证轴在最高转速下的径向跳动量不超过0.02mm。

　　在实际选型适配时，需要注意该款压缩机的吸排气口位置与安装方向的匹配，侧置的吸排气口在安装时需要预留至少10mm的管路弯折空间，避免管路应力集中导致的接口泄漏问题。出线端的线缆长度默认预留50mm，可根据设备内部的走线需求调整，线缆的线径按照BLDC电机的额定电流做选型，可承受最大3A的持续电流，满足峰值转速下的供电需求。整体结构的重心位于主体压缩腔段的中心位置，安装时重心与安装面的投影重合度超过80%，运行时的振动幅度可控制在0.1mm以内，不需要额外设计减震结构即可满足便携设备的振动要求。
