R134a汽车空调压缩机快速耦合接头

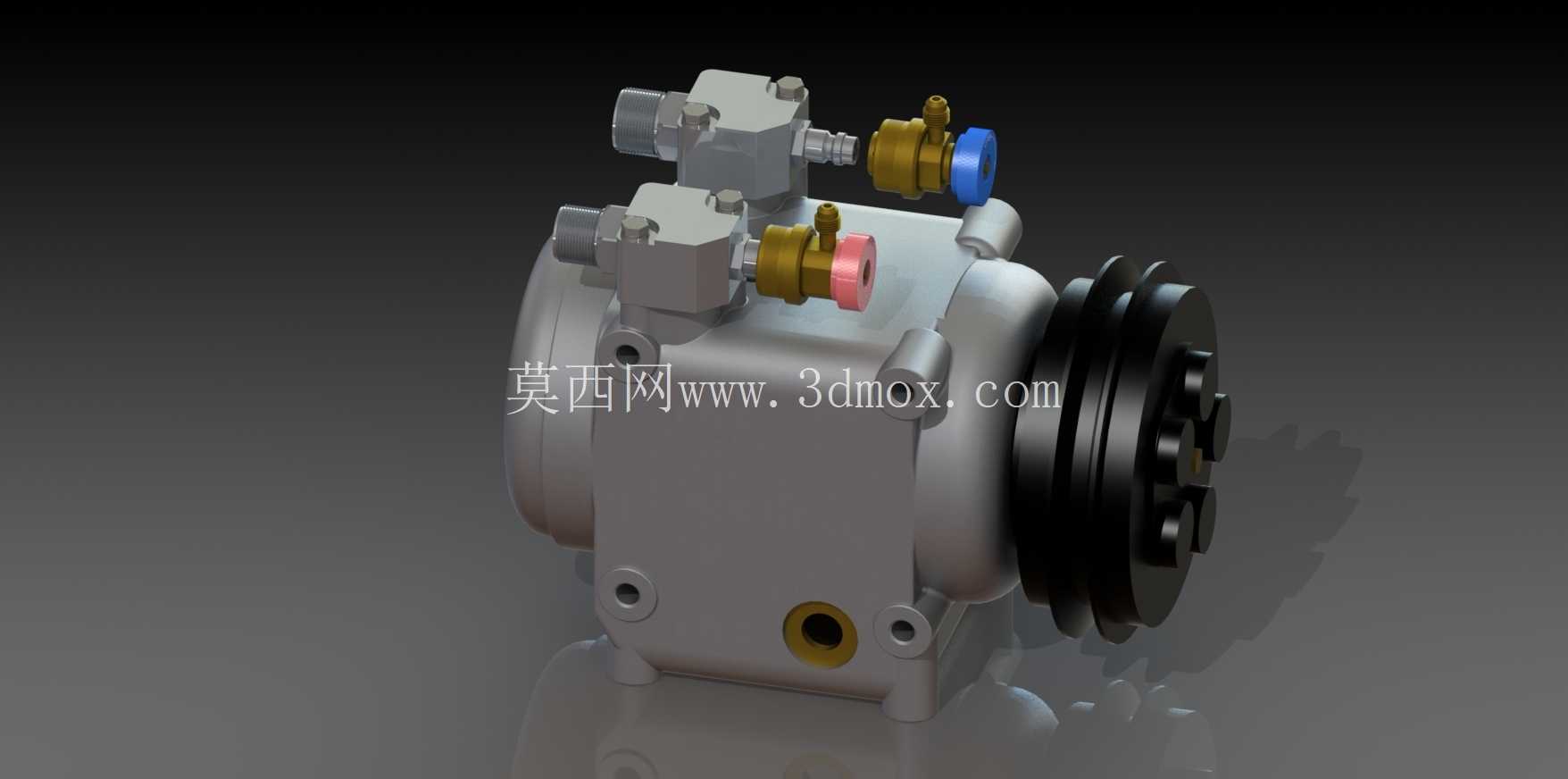

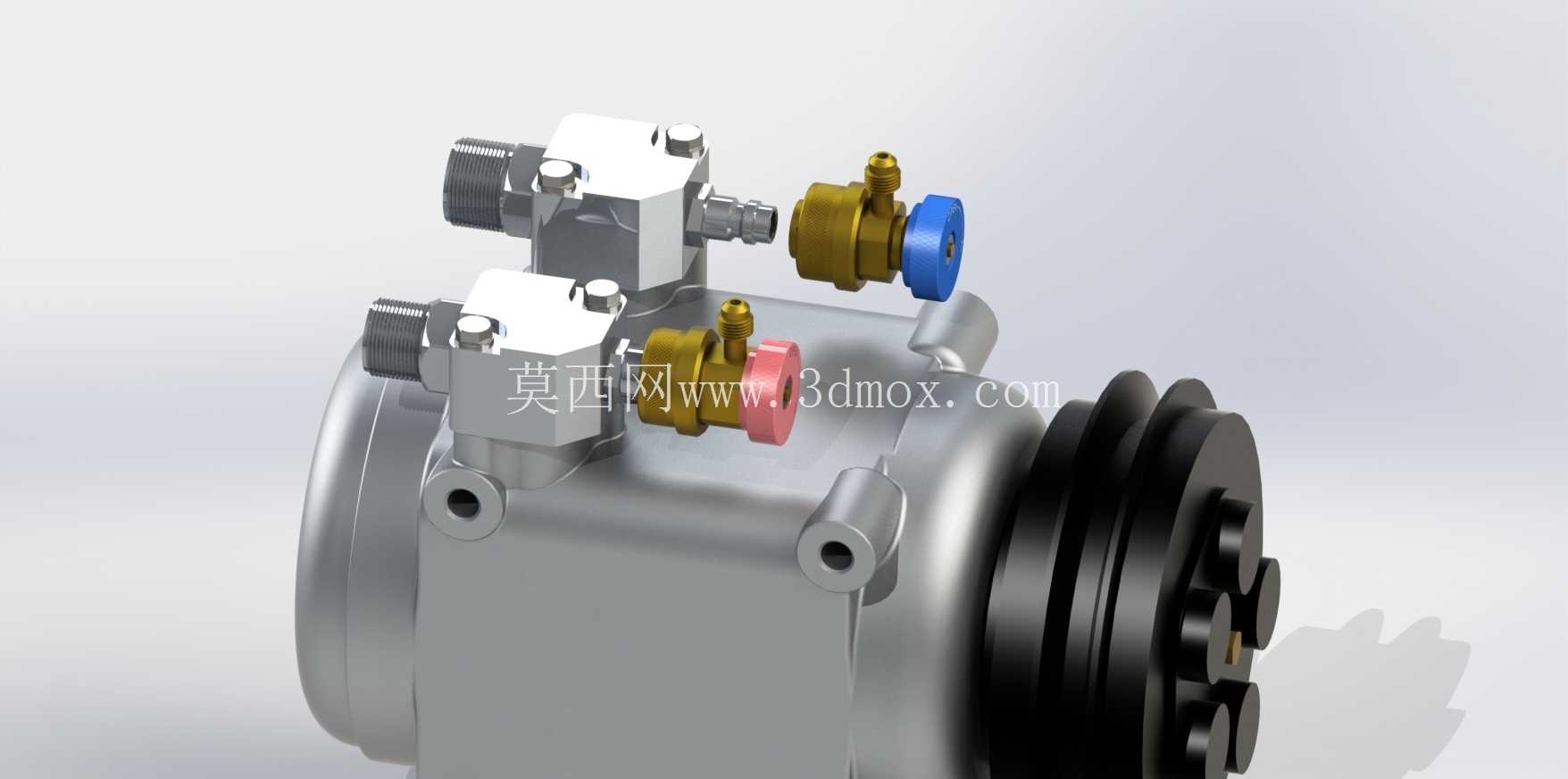

　　在汽车空调系统的售后维保、生产线装配以及冷媒回收加注作业场景中，这类适配R134a冷媒的快速耦合接头是必不可少的流体连接部件，它直接对接汽车空调压缩机的服务端口，承担着冷媒输送通路的快速通断功能，无需额外工具即可完成管路对接与断开，能大幅降低维保作业的操作时长，同时避免传统螺纹连接反复拆装带来的端口磨损、冷媒泄漏问题。从结构设计来看，该接头采用分体式耦合结构，公头与母头分别对应压缩机侧与加注设备侧的连接端，内部集成了自密封阀芯，当两端接头脱开时，阀芯会在内置弹簧的作用力下自动封闭通路，阻断管路内的冷媒外泄，对接时两端的顶杆会互相推开阀芯，形成畅通的流体通道，这种结构设计既保证了连接状态下的通流效率，也解决了拆装过程中的冷媒泄漏问题，符合汽车空调维保作业的环保与操作安全要求。

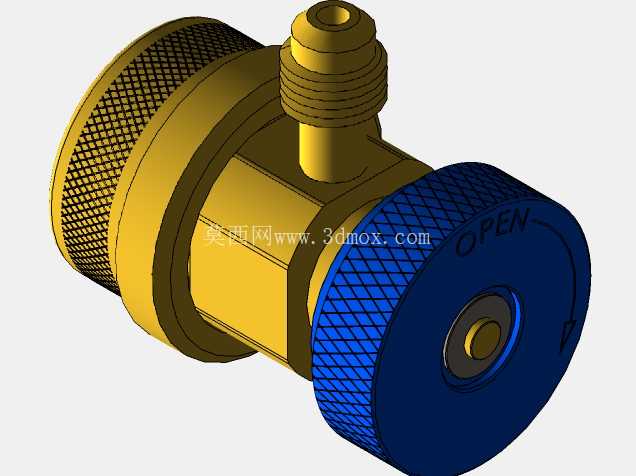

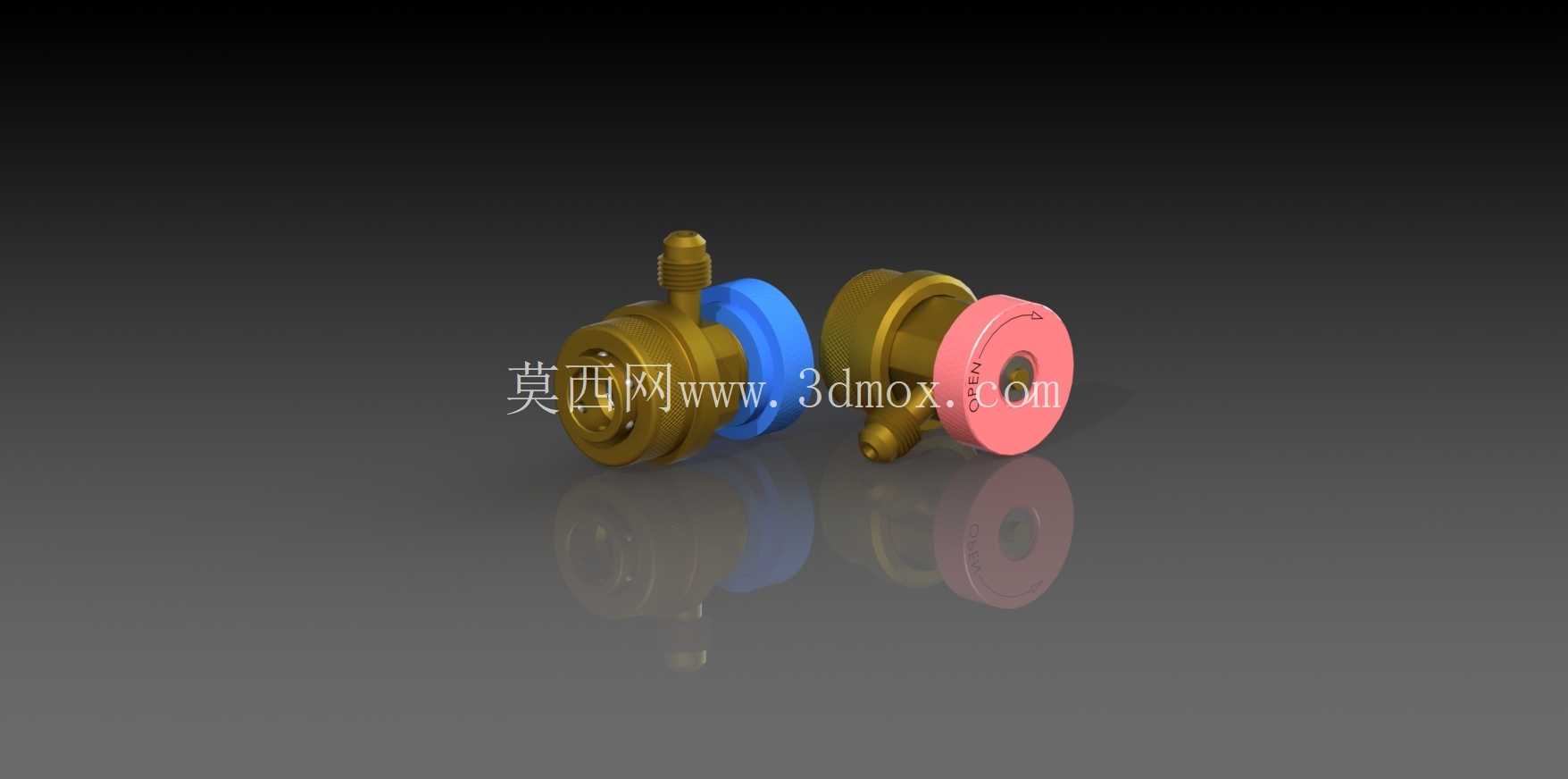

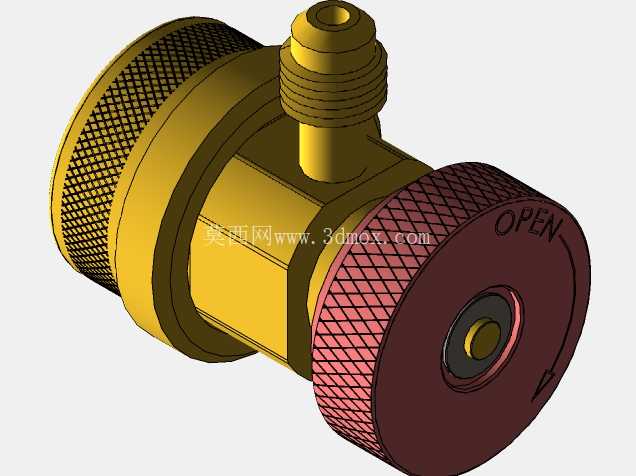

　　接头的主体承压部分采用铜合金材质建模，匹配实际产品的材质选型，铜合金本身具备优良的耐冷媒腐蚀性能与加工精度，能长期耐受R134a冷媒与冷冻油的混合介质侵蚀，同时具备足够的结构强度承受空调系统的工作压力，汽车空调系统正常工作时高压侧压力可达1.5-2.5MPa，接头的密封结构与壳体强度完全覆盖该压力区间的使用需求，不会出现承压变形或者密封失效的问题。外部的彩色标识环是设计中很实用的细节，蓝色与粉色的环体分别对应空调系统的高压侧与低压侧接口，现场作业人员无需额外核对接口尺寸或者标识文字，通过颜色即可快速区分连接端口，避免高低压接反引发的设备损坏或者操作事故，这种颜色防错设计在汽车维保类工具中应用十分广泛，能有效降低人为操作失误的概率。

　　从安装边界来看，接头的对接端采用标准的SAE J639接口尺寸，适配市面上绝大多数采用R134a冷媒的乘用车、轻型商用车空调压缩机服务端口，接头尾部的外螺纹接口用于连接加注软管或者冷媒回收设备的管路，螺纹规格匹配行业通用的加注管路接头，不需要额外制作转换接头即可直接配套现有维保设备使用。接头的整体外形做了圆弧过渡处理，没有尖锐的棱角，在发动机舱狭小的操作空间内作业时，不会剐蹭周边的线束、管路或者其他零部件，操作时的握持部分做了滚花防滑结构，即使手上沾有冷冻油或者水渍，也能稳定施力完成对接与断开操作，不需要借助扳手等额外工具，徒手即可完成全部操作流程。内部的密封件采用耐冷媒腐蚀的氢化丁腈橡胶材质，建模时还原了密封件的安装槽结构，密封槽的尺寸公差经过匹配设计，保证密封件在装配后有合理的压缩量，既能在工作压力下实现可靠密封，也不会因为压缩量过大导致密封件过早老化失效，接头内部的流道做了等径设计，没有突然的通径变化，能减少冷媒流经时的阻力损失，保证冷媒加注或者回收过程的流速稳定，不会因为流道节流导致作业效率下降。

　　在实际生产线装配环节，这类快速接头也常用于空调系统下线前的冷媒充注工序，相比传统的螺纹连接方式，快速耦合结构的单工位连接时间可以缩短70%以上，能有效提升整车装配线的生产节拍，同时自密封结构可以避免充注头断开时的冷媒泄漏，减少生产过程中的冷媒损耗，也符合生产环节的职业健康安全要求，避免车间内冷媒浓度过高影响作业人员健康。建模过程中还原了接头的所有装配细节，包括内部的弹簧、顶杆、阀芯、密封件以及外部的防滑滚花、颜色标识环、连接螺纹等结构，所有配合部位的尺寸都按照实际产品的公差要求进行匹配，可直接用于维保工具的结构设计验证、汽车空调系统的维修教学演示以及冷媒加注设备的配套选型参考，对接头的受力薄弱部位比如阀芯顶杆、壳体连接部位做了等强度设计，保证反复插拔使用后的结构可靠性，正常使用情况下可以承受上千次的插拔循环而不出现密封失效或者结构损坏的问题。
