GMCC美芝EDTF420D64UMT转子式制冷压缩机

　　这款转子式制冷压缩机是家用及轻型商用制冷系统的核心动力部件，主要适配分体式壁挂空调、柜式空调、单元式空气调节机以及小型冷库制冷机组等场景，承担制冷回路中制冷剂蒸汽压缩升压的核心功能，是整个蒸汽压缩制冷循环能够建立高低压差、实现热量搬运的核心执行部件。从结构设计来看，该机型采用立式全封闭焊接壳体结构，将电机组件与压缩泵体整体封装在钢制承压壳体内，侧置的圆柱形储液器通过弯管与壳体吸气口连通，主要作用是分离吸气回路中携带的液态制冷剂，避免液态冷媒直接进入压缩腔造成液击损坏泵体部件，同时储存系统循环中多余的液态冷媒，适配不同工况下的冷媒充注量波动。底部的三个弹性安装脚采用橡胶减震垫与金属支架复合结构，安装孔位的中心距经过匹配对应机型的底盘安装位设计，安装时需保证三个脚的受力均匀，避免额外的安装应力传递到壳体上，运行时可有效衰减压缩机自身的振动传递到空调底盘，降低整机运行的振动噪声。压缩泵体采用滚动转子式结构，相比往复式活塞结构，其零部件数量更少，运动部件的动平衡特性更优，在中低制冷量区间的运行效率更高，体积也更为紧凑。

　　偏心转子在气缸内做偏心回转运动，通过滑片将气缸内腔分隔为吸气腔与压缩腔，随着转子转动持续完成吸气、压缩、排气的循环过程，排气口设置在壳体上部，直接连通系统排气管路，压缩后的高温高压冷媒蒸汽直接排入壳体内部，先经过内置电机绕组对电机进行冷却后再排出壳体，这种结构既可以利用低温排气？不对，是高温排气？不，吸气是低温低压，进入压缩腔压缩后变成高温高压，排到壳体内腔，电机浸泡在高压冷媒气体中，利用冷媒流动带走电机运行产生的热量，提升电机的负载能力，同时壳体内部保持高压状态，也可以减少泵体的轴向受力，提升轴封的密封可靠性。

　　从安装边界来看，整机的轴向高度、最大外径都适配常规1.5-2匹空调外机的内部安装空间，顶部的排气接口、侧部储液器上的吸气接口的管径、接口位置都匹配对应制冷量机组的管路走向设计，在进行系统管路设计时，需要在吸排气口预留足够的减震弯长度，避免压缩机运行时的振动传递到铜管上造成管路疲劳断裂，同时储液器的安装位置需要避开冷凝水滴落区域，避免长期凝露造成壳体锈蚀。在实际选型应用中，该机型适配R32或者R410A环保冷媒，对应的制冷量覆盖3200W-5000W区间，可根据不同的蒸发温度、冷凝温度工况匹配对应的节流部件与换热器面积，设计时需要注意压缩机的运行工况范围，避免蒸发温度过低、冷凝温度过高超出压缩机的允许运行区间，造成电机过载或者排气温度过高触发保护。

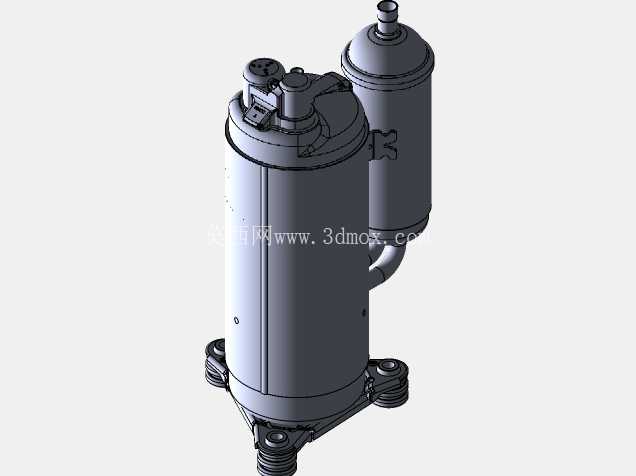

　　建模过程中完整还原了壳体的焊缝位置、储液器的固定卡扣结构、安装脚的橡胶垫外形、顶部接线盒的结构以及各个接口的相对位置，在进行整机结构干涉检查时，可以直接调用该模型进行管路布局、底盘安装位设计、周边钣金件的间隙校核，避免出现安装干涉、管路距离壳体过近造成运行磨损等问题。壳体表面的安装定位凸台、接线端子的位置都按照实物尺寸还原，在进行电气部件布局时，可以准确匹配接线端子的防护盖尺寸，预留足够的接线操作空间。
