马自达RX系列汪克尔发动机转子结构

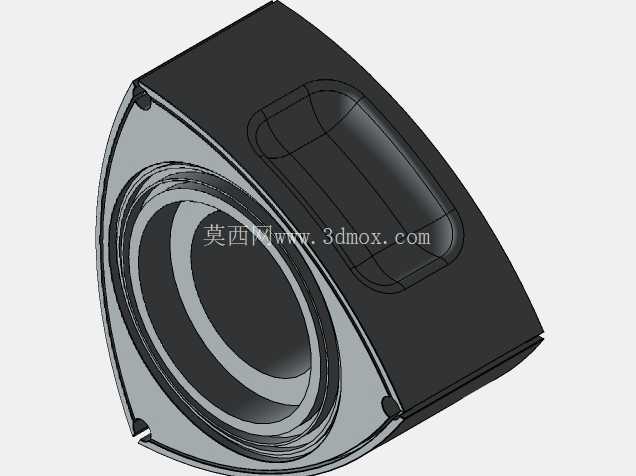

　　在往复式活塞发动机占据乘用车动力主流的当下，汪克尔转子发动机凭借其独特的运转逻辑，始终在性能车、航空动力、小型特种动力领域保有不可替代的应用场景，而转子作为这类发动机唯一实现做功循环的核心运动部件，其结构设计直接决定了整机的动力输出上限、密封可靠性与运行寿命。本次呈现的转子结构，正是适配经典马自达RX-7、RX-8车型动力单元的核心部件，其设计逻辑完全围绕汪克尔发动机的三角旋转做功特性展开，没有往复式活塞的连杆结构冗余，整体运动轨迹完全贴合缸体型线的共轭运动要求。

　　从实际应用场景来看，这类转子除了适配民用性能跑车的动力改装、原厂维修替换需求外，还可作为小型航空无人机动力、卡丁车赛事动力、便携发电机组动力的核心部件参考，这类场景普遍要求动力单元体积小、重量轻、高转速下功率输出平顺，而汪克尔转子恰好能在同排量下输出比往复活塞机高40%以上的功率，且没有活塞往复运动产生的二阶振动，运转平顺性优势明显。

　　从功能特性来看，该转子的三个弧面直接承担燃烧室分隔的作用，每个弧面在随输出轴偏心旋转的过程中，会依次完成进气、压缩、做功、排气四个冲程，三个工作面交替做功，单转子即可实现每转三次做功的输出频率，远高于单缸四冲程往复机每两转一次做功的效率。转子中心的偏心轴承安装位是动力传递的核心接口，其尺寸公差直接决定了转子与偏心轴的配合间隙，间隙过大会导致高速运转时转子跳动量超标，破坏缸体密封；间隙过小则会出现润滑不足、抱轴烧蚀的故障。转子侧面的凹槽结构是燃烧室的组成部分，其容积、形状直接决定了压缩比的数值，针对自然吸气、涡轮增压不同的动力调校方案，凹槽的深度、轮廓弧度都会做对应调整，避免高压缩比下出现爆震问题。

　　从设计思路层面分析，该转子的外轮廓严格遵循双弧外次摆线的共轭运动轨迹，三个顶点的密封槽位置精度需要控制在微米级，才能保证 apex seal（顶点密封片）在运转全程始终与缸壁贴合，避免压缩漏气导致的动力下降。转子本体的减重凹腔设计，是在保证结构强度的前提下尽可能降低旋转惯量，让发动机的转速响应速度更快，适配性能车高转出力的调校取向，同时凹腔的位置经过动平衡校准，保证转子在8000转以上的高转速区间不会出现偏心振动，降低输出轴轴承的负载。

　　从安装边界与尺寸配合来看，转子的厚度需要与缸体的轴向宽度完全匹配，端面的密封片槽位需要与侧密封件配合，实现轴向的燃气密封；中心轴承孔的直径、键槽位置需要与偏心轴的轴径、定位结构完全契合，保证转子的偏心距符合设计值——汪克尔发动机的偏心距直接决定了排量大小，偏心距偏差0.1mm就会导致排量出现明显变化，同时破坏转子与缸体型线的配合关系。转子三个顶点的密封片安装槽深度、宽度需要统一，保证密封片在槽内可以自由浮动，在弹簧张力和离心力作用下始终贴紧缸壁，同时不会出现卡滞导致的缸壁刮伤。

　　在实际建模过程中，这类转子的曲面构建需要先通过参数化方程生成外轮廓的摆线轨迹，再通过偏移、切除命令生成密封槽、减重腔、轴承安装位的结构，所有圆角位置都需要做应力释放处理，避免高转速下应力集中导致的转子开裂。针对不同的应用场景，转子的材质选择也会对应调整，民用量产版本多采用铸铁材质保证耐磨性，赛事改装版本会采用铝合金加陶瓷涂层的方案降低重量，航空应用版本则会采用高温合金材质提升高温下的结构强度。
