汽车发动机连杆结构三维设计

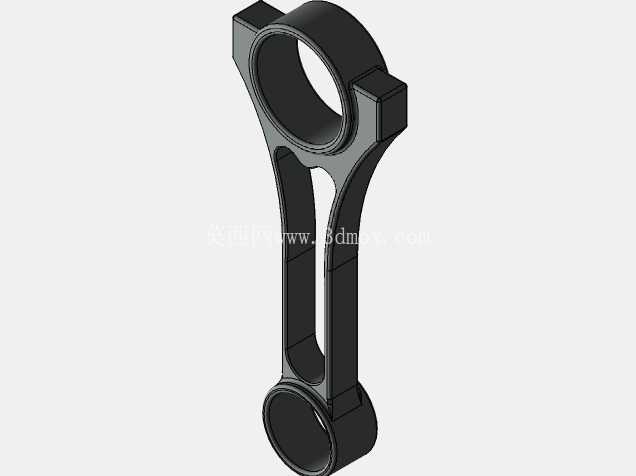

　　在往复式内燃机的动力传递链路里，连杆是衔接活塞销与曲轴曲柄销的核心受力构件，其结构合理性直接决定动力输出效率与整机运行可靠性。这款连杆的整体结构采用分体式大端设计，小端为整体式圆环结构，用于穿装活塞销，承接活塞往复运动产生的交变推力；大端沿轴线剖分，通过螺栓紧固形成完整轴瓦安装孔，抱紧曲轴曲柄销，将活塞的直线往复运动转化为曲轴的旋转运动，是动力转换过程中载荷传递的关键节点。

　　从实际工况适配角度出发，连杆杆身采用工字形截面设计，这种截面形式在同等材料用量下能获得更高的抗弯截面模量，可同时应对做功冲程的爆发压力、往复运动产生的惯性力以及曲轴旋转带来的侧向交变载荷，避免杆身出现弯曲、扭转变形。小端孔内部预留了衬套安装位，工作时衬套与活塞销之间形成油膜润滑，降低往复运动的摩擦损耗；大端剖分面采用平切口结构，加工工艺性更好，定位精度更容易保证，适合量产机型的装配与后期维护，轴瓦安装位的止口结构可防止轴瓦在工作过程中出现周向转动或轴向窜动，保证润滑间隙稳定。

　　设计过程中需要重点把控几个核心尺寸边界：首先是大小端孔的中心距，这个尺寸直接决定发动机的活塞行程与压缩比，公差需控制在极小范围内，否则会导致燃烧室容积偏差，影响整机动力输出与排放指标；其次是大小端孔的圆柱度与同轴度要求，若孔形偏差过大，会造成轴瓦、衬套局部偏磨，短期内出现润滑失效、抱轴等故障；杆身与大小端的过渡区域采用大圆角平滑过渡，避免应力集中，因为交变载荷作用下，应力集中点是疲劳裂纹最先萌生的位置，直接影响连杆的疲劳寿命。大端螺栓孔的位置度、螺纹精度也有严格要求，螺栓拧紧后需保证大端孔的圆度不超差，避免轴瓦夹持变形影响油膜形成。

　　在实际装车场景中，连杆工作时承受的载荷是复杂的多向交变载荷：做功冲程时活塞顶部承受燃气爆发压力，通过活塞销传递到连杆小端，沿杆身传递到大端推动曲轴旋转；进排气冲程时，曲轴旋转带动活塞往复运动，连杆又要承受往复惯性力的拉扯；同时活塞换向时还会产生侧向力，使杆身承受弯曲载荷。因此这款连杆的结构设计在保证强度的前提下，尽可能优化了重量分布，大小端的重量配平经过反复校核，降低往复运动的惯性力，减少发动机高速运转时的振动与噪声。

　　从装配适配性来看，小端外径尺寸需匹配活塞内腔的安装空间，避免活塞运动到上止点时与活塞内腔发生干涉；大端的外圆尺寸需避让曲轴箱内部的加强筋、机油喷嘴等周边结构，保证曲轴旋转时连杆大端有足够的运动空间，不会出现运动干涉。杆身表面设计有合理的拔模斜度，适合模锻成型工艺，量产时材料利用率更高，后续机加工的余量也更均匀。大小端的润滑油道布局经过优化，机油从曲轴油道进入大端轴瓦间隙后，可通过杆身的油孔输送到小端衬套位置，保证活塞销与衬套之间的持续润滑，避免干摩擦导致的部件烧蚀。

　　针对不同排量的发动机机型，连杆的尺寸参数可通过调整中心距、杆身截面尺寸、大小端孔径来适配，但核心的受力逻辑、结构形式保持一致，这种经过长期工况验证的结构形式，能在轻量化与高强度之间找到最优平衡点，既不会因结构冗余增加整机重量，也不会因强度不足导致运行故障。在三维建模过程中，所有配合面的尺寸公差、形位公差都需要在模型中明确标注，为后续的有限元强度校核、模锻模具设计、机加工工艺编制提供准确的数字依据，尤其是过渡圆角、剖分面定位结构这些细节，直接影响后续生产环节的工艺可行性，建模时需完全贴合实际加工与装配要求，避免出现理论模型与实际生产脱节的问题。
