斯特林外燃发动机结构展示模型

　　这款外燃式动力装置的三维结构模型，完整还原了斯特林循环发动机的核心运动与换热逻辑，可直接用于教学演示、原理验证以及小型动力装置的方案参考。从实际应用场景来看，这类结构常被用于科普教具制作、低温余热回收试验装置、偏远地区小型离网供电动力源，也可作为太阳能热发电系统的核心动力转换单元，相比内燃机它不需要燃料在缸内爆燃，对热源的适应性极强，只要存在稳定温差即可输出动力，甚至利用工业废热、生物质燃烧热量都能驱动运转。

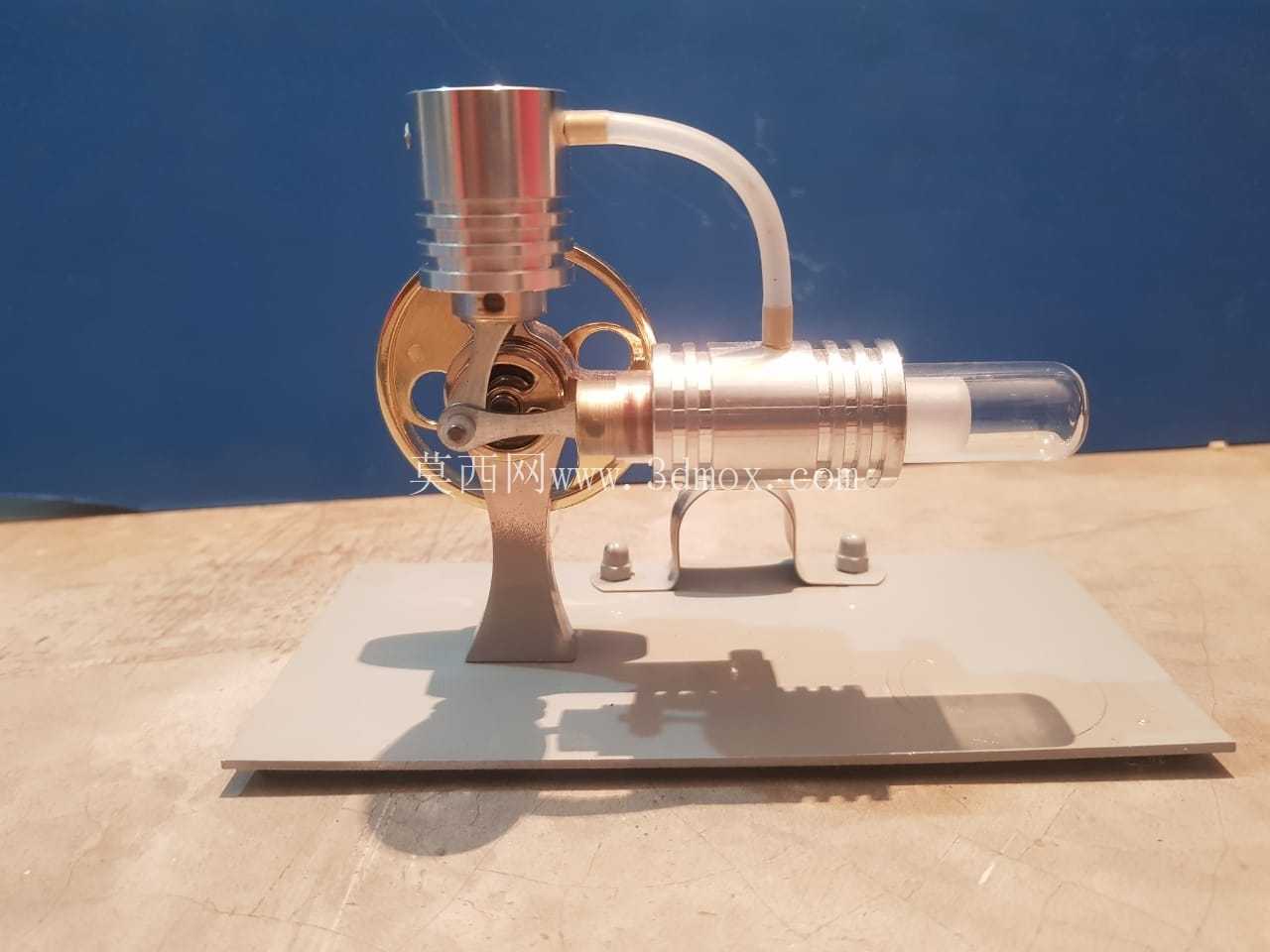

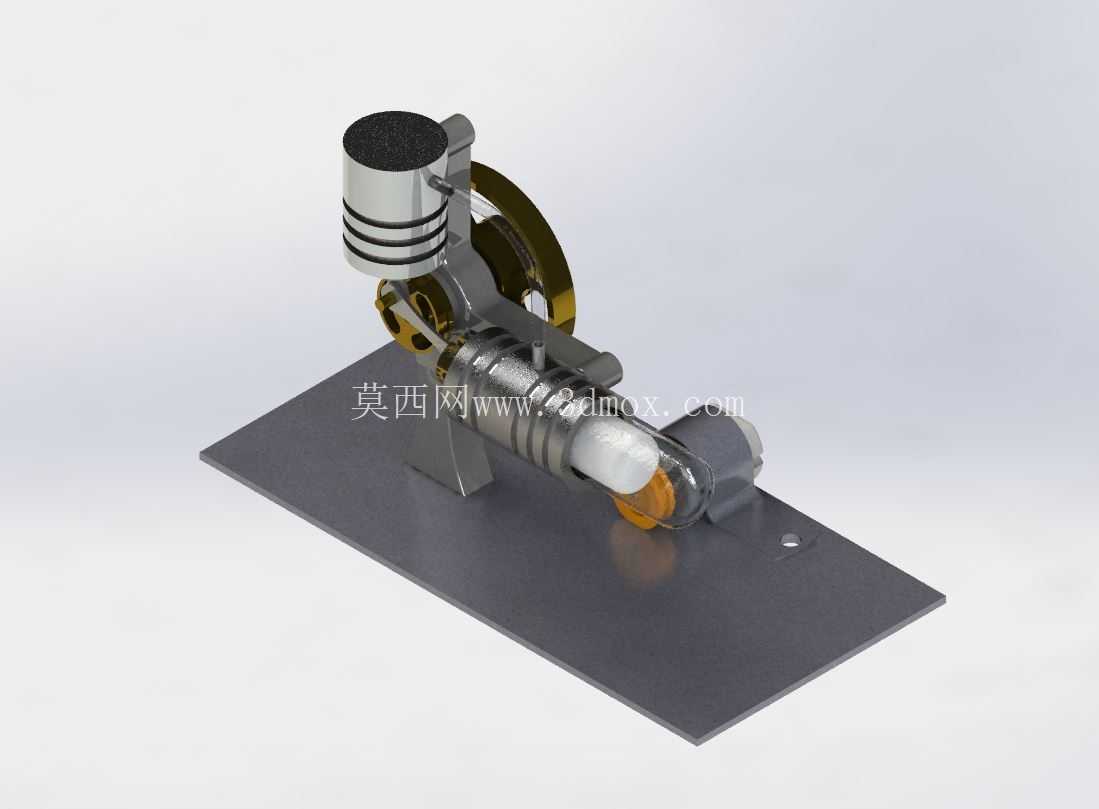

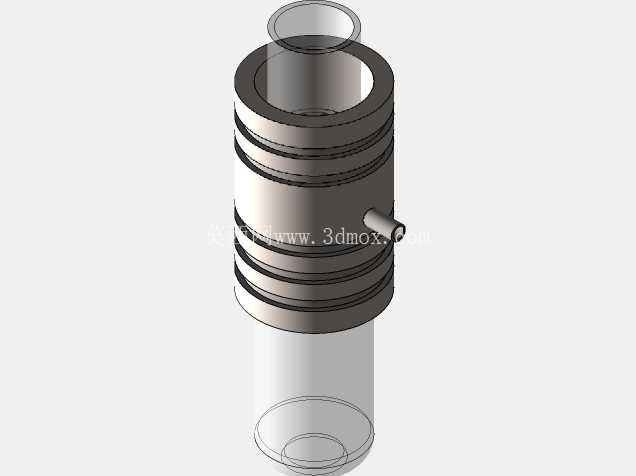

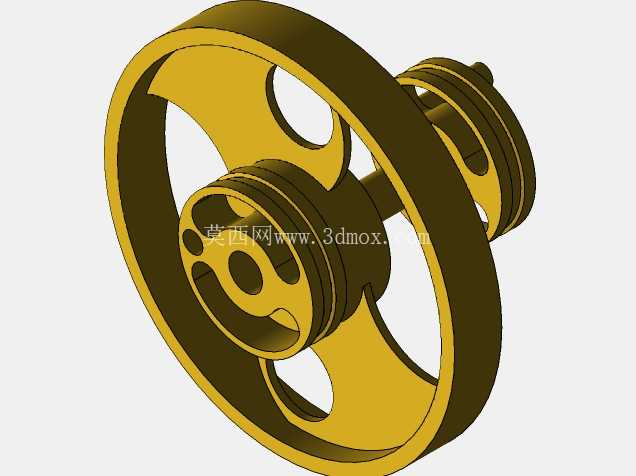

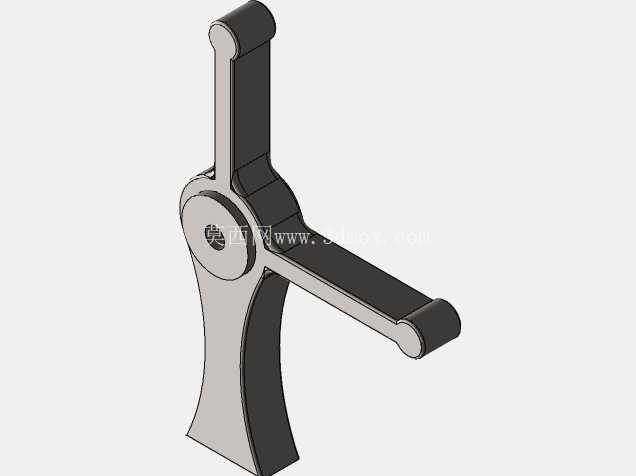

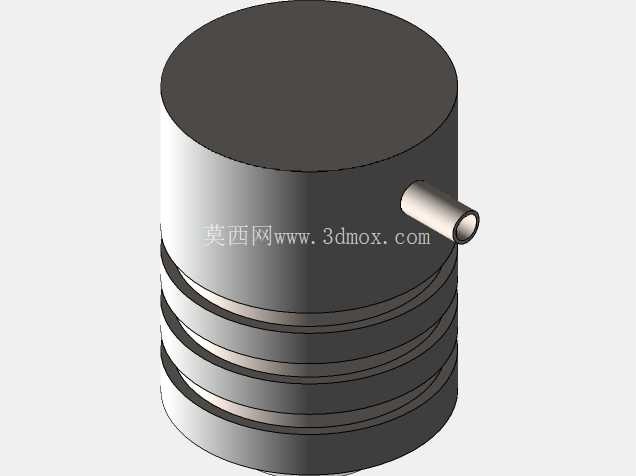

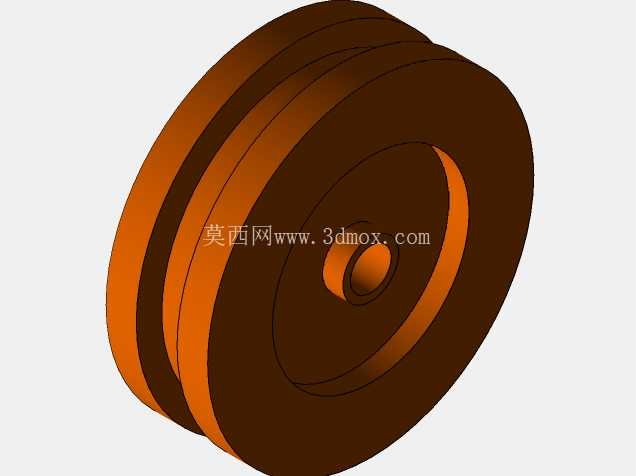

　　整套结构的功能逻辑围绕闭式循环工质的受热膨胀、冷却收缩完成动力输出，模型里清晰呈现了动力活塞、置换活塞、曲柄飞轮总成、换热管路以及安装底座的全部配合关系。设计过程中首先要确定的是冷热端的温差阈值匹配，冷端采用外置散热鳍片结构，热端直接对接热源输入区域，两个活塞的相位差严格控制在90度，这是保证循环顺畅不卡滞的核心参数，置换活塞负责在冷热腔之间推送工质，动力活塞则承接工质膨胀压力带动曲柄旋转，飞轮的配重经过偏心校准，能够储存旋转惯性，顺利越过活塞运动的上下止点，保证运转连续性。

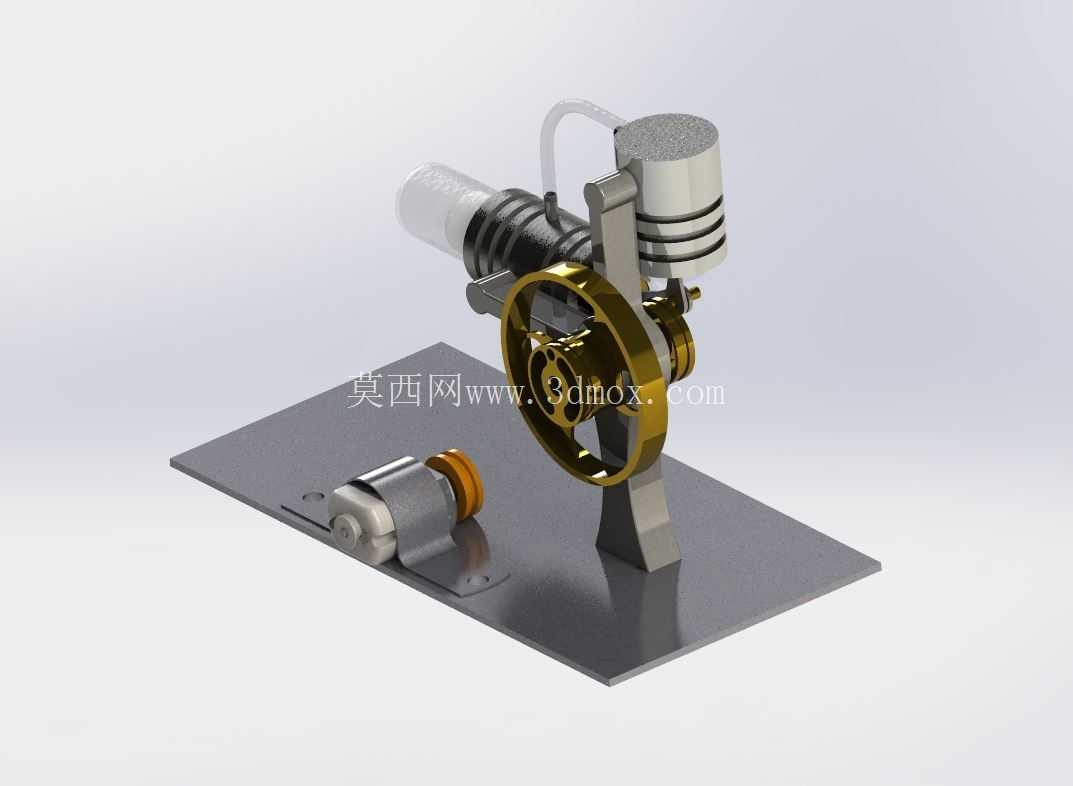

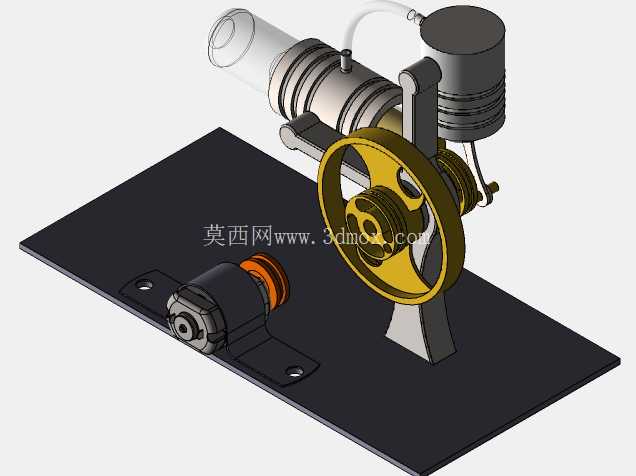

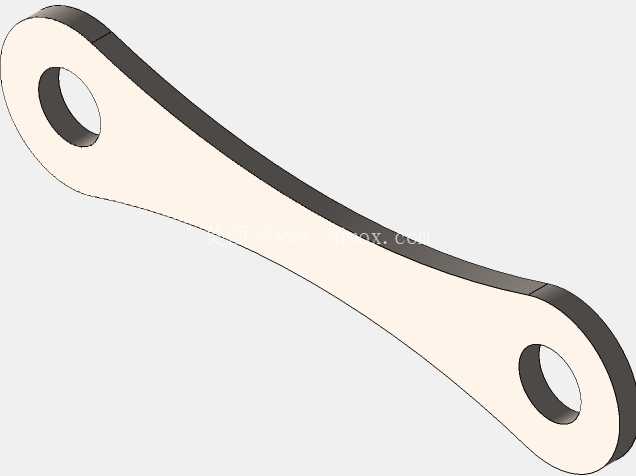

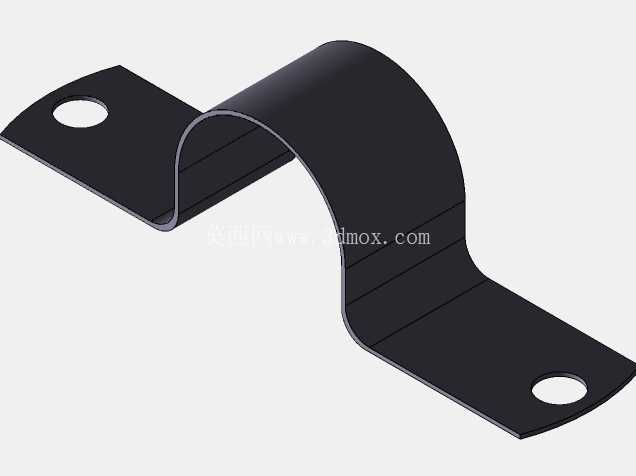

　　从安装边界来看，整套装置采用平板式安装底座，所有运动部件都固定在同一块金属安装板上，底座预留了四个固定安装孔位，可直接固定在试验台架或者配套支架上，整体横向安装尺寸不超过200毫米，纵向宽度控制在120毫米以内，整体高度不含外接管路的话约110毫米，不会占用过多试验空间。运动部件的间隙设计上，活塞与缸筒之间采用微间隙配合，不需要额外加装活塞环即可保证工质密封，同时降低运动摩擦阻力，曲柄连杆的铰接位置都预留了销轴安装位，可直接装配微型轴承减少运转磨损，延长装置的连续运行时长。

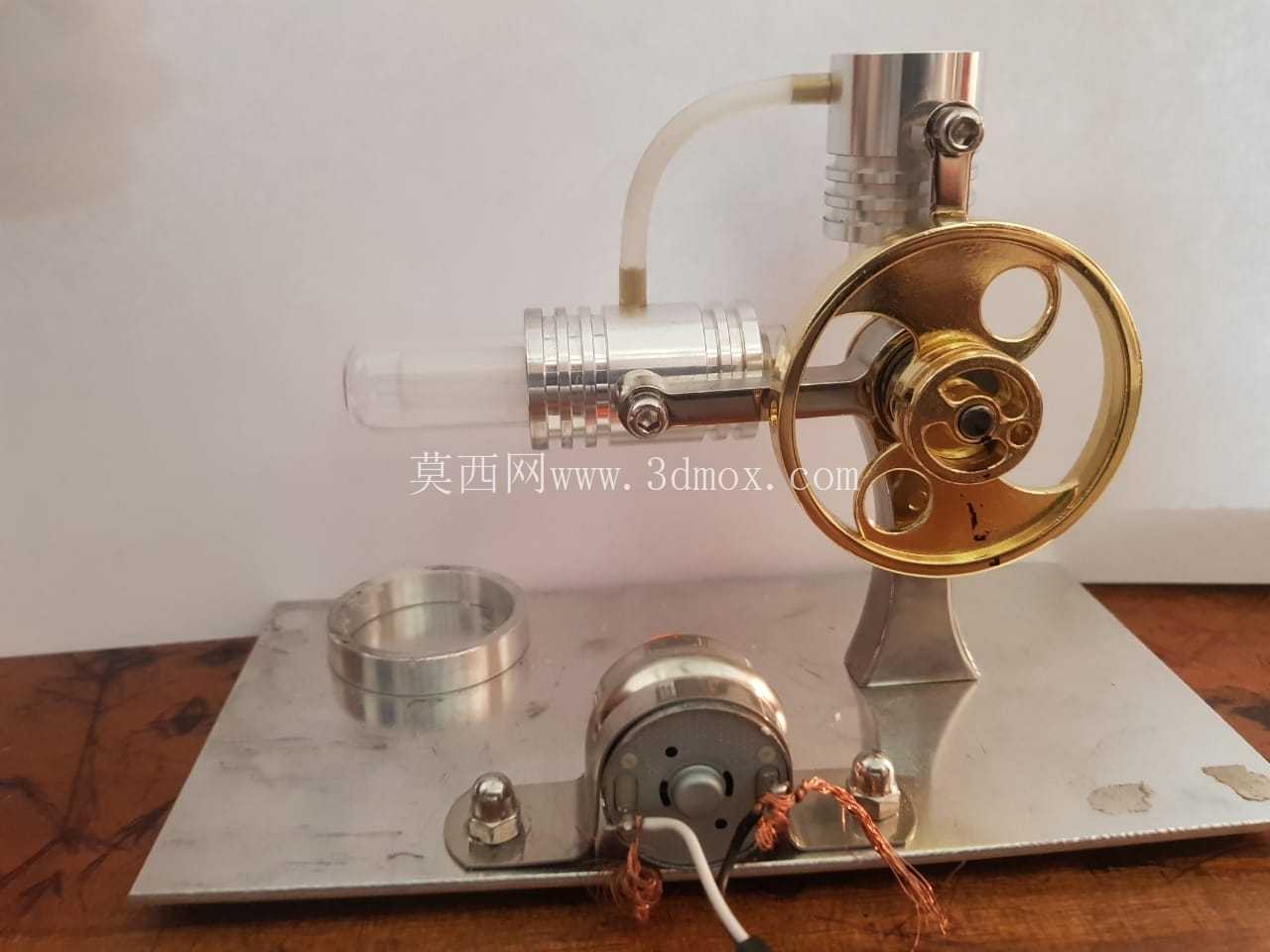

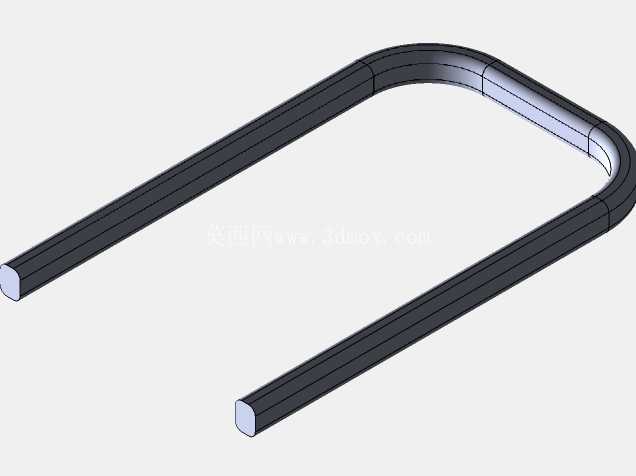

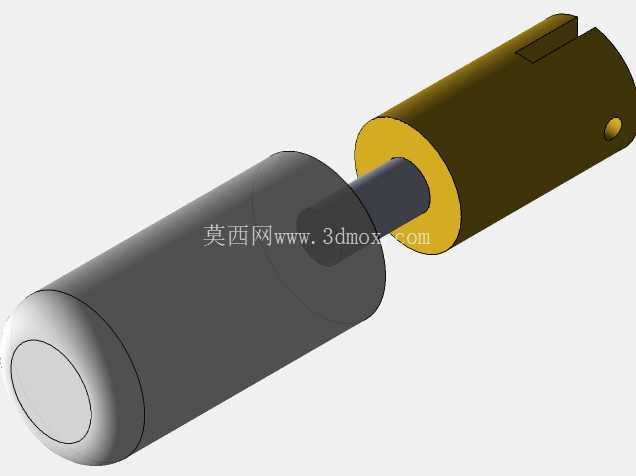

　　在结构细节处理上，换热管路采用弯管成型结构，连接冷热腔形成完整的闭式工质回路，管路内径经过匹配计算，既保证工质流动阻力处于合理区间，也能让工质在流经管路过程中完成初步的温度缓冲，避免冷热端温度互相干扰影响循环效率。动力输出端直接集成在飞轮轴上，轴端预留了联轴器安装位，可直接连接微型发电机、小型水泵等负载，不需要额外加装传动转接结构。整套模型的装配逻辑完全按照实际加工工艺搭建，每个零件都具备可加工性，不存在无法落地的理想化结构，不管是用于3D打印制作实物教具，还是作为非标动力装置的设计参考，都能直接提取结构参数调整使用。

　　实际选型参考时，可根据目标输出功率调整缸筒直径与活塞行程，小尺寸版本可用于桌面科普演示，放大缸径与换热面积后即可用于实际的余热回收场景，模型中呈现的活塞相位匹配、飞轮配重逻辑、冷热端布局方式都具备直接参考价值，不需要重新做原理性验证，能够大幅缩短同类产品的前期开发周期。
