钢丝绳捻制加工设备三维结构设计

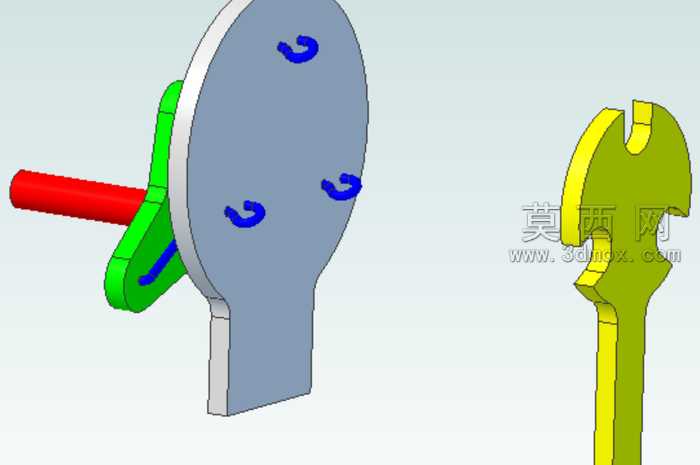

本作品为钢丝绳捻/制造机的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各核心零部件的独立建模，再按照实际装配约束关系完成整机的虚拟装配，确保各部件的运动干涉校验提前在设计阶段完成。模型的核心结构包含主轴传动部件、导向拨叉部件、成型盘部件以及输出定型部件，其中红色的主轴部件采用圆柱特征拉伸与倒角修饰完成，表面赋予金属哑光红漆材质，还原实际设备中传动轴的涂装特征；绿色的导向拨叉部件采用曲面拉伸与圆角过渡处理，边缘做了工艺倒角避免应力集中，材质赋予高饱和度绿色工程塑料质感，区分不同功能模块的同时提升模型辨识度；灰色的成型转盘为核心工作部件，盘面均匀分布三个C型卡扣结构，用于固定待捻合的钢丝股线，转盘主体采用灰铸铁材质渲染，表面做轻微磨砂质感处理，还原铸铁件的哑光金属特性；黄色的输出定型扳手部件采用轮廓拉伸成型，开口结构与捻合后的钢丝绳直径匹配，材质赋予亮黄色金属漆效果，清晰展示定型工位的结构形态。设计思路围绕简易绳索捻制的核心功能展开，通过转盘的旋转运动带动多股钢丝同步扭转，配合导向拨叉的限位引导，让多股钢丝沿螺旋轨迹均匀缠绕，最终在输出端形成结构紧密的钢丝绳，整体结构精简无冗余部件，直观展示了小型简易捻绳设备的工作原理，各部件的装配间隙符合实际机械加工的公差要求，转动副的位置预留了合理的运动空间，既可以作为机械原理教学的演示模型，也能为小型制绳设备的结构优化提供参考依据，模型渲染阶段采用柔和的漫反射光照设置，避免金属材质出现过曝反光，清晰呈现各部件的轮廓特征与装配关系。
