气动空气阀缸结构设计三维作品

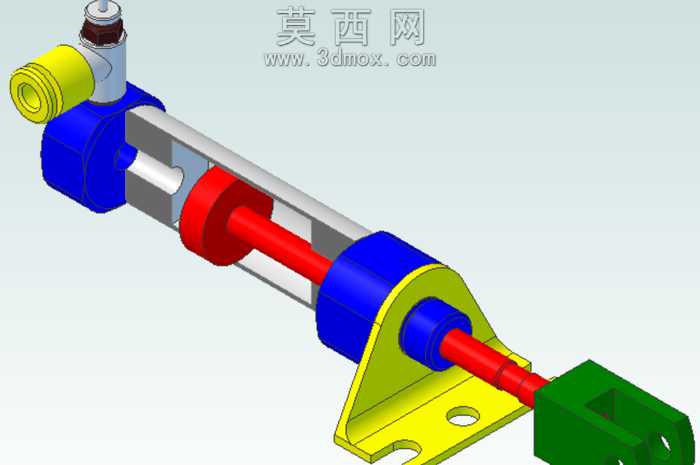

本作品为气动空气阀缸的三维结构设计，建模过程中首先梳理阀缸的核心功能逻辑，明确其作为气动系统执行与控制结合部件的定位，先搭建整体装配骨架，确定各部件的装配基准与同轴度要求。建模从核心的缸筒部分开始，采用拉伸与切除特征构建缸筒的中空腔体，精准控制缸体内径尺寸以匹配活塞的运动行程，缸筒两端分别设计进气端盖与支撑端结构，进气端整合了进气接口与密封安装位，接口处做了锥面密封结构设计，保证气动回路的气密性。活塞部件采用回转类特征建模，活塞主体与活塞杆做一体化同轴设计，活塞外圈预留密封件安装槽，可适配O型密封圈实现动密封，活塞杆表面做了粗糙度模拟的材质处理，还原金属杆件的加工质感。外部的安装支架采用钣金类特征构建，通过折弯、冲孔特征实现支架的安装固定孔与支撑面，支架与端盖的连接位做了定位凸台设计，保证装配时的位置精度。端部的执行连接块设计为快装式卡槽结构，可适配不同的外部执行负载。渲染阶段针对不同部件分配对应材质，缸体与端盖采用工程塑料材质，分别赋予蓝色与黄色的哑光塑料质感，活塞杆与金属接口采用镀铬金属材质，模拟金属表面的高光反射效果，密封件采用深色橡胶材质还原弹性件的视觉特征，安装支架采用镀锌钢板材质，呈现淡黄绿色的金属钝化质感。设计过程中充分考虑气动部件的运动干涉问题，通过软件的运动仿真模块模拟活塞的全行程运动，验证活塞杆与端盖、支架之间无运动干涉，同时对进气通路做了内部流道的简化建模，保证进气路径的通畅性，整体结构兼顾了教学演示的直观性与实际气动元件的结构合理性，各部件的拆分设计清晰展现了阀缸的装配层级与工作原理，适合作为气动机械结构的教学演示模型使用。
