磁环共模电感器三维结构设计

　　在开关电源输入端口、工控设备电源滤波回路、新能源车载充电机的EMC抑制单元里，磁环绕线式电感器是出镜率极高的被动元件，这类器件不需要复杂的骨架结构，依托高磁导率铁氧体磁环的磁路闭合特性，就能以极小的体积实现较高的共模阻抗，对线路上的共模干扰电流形成有效衰减，同时不会对正常传输的差模信号产生额外损耗。做这类器件的三维结构设计时，首先要明确磁环本身的尺寸边界，常规用于小功率电源滤波的磁环外径多在20mm到40mm区间，内径通常不小于外径的二分之一，高度则根据电感量需求在10mm到20mm之间调整，磁环的边角需要做R0.5到R1的圆角处理，避免绕线过程中漆包线的绝缘层被磁环硬棱角割破，造成匝间短路的隐患。绕线环节的设计是整个结构的核心，不同于分槽绕制的差模电感，共模磁环电感需要将两组匝数完全一致的绕组对称分布在磁环两侧，绕组之间要留出足够的安全间距，避免两组绕组之间形成分布电容，削弱高频段的干扰抑制效果。绕线的线径选择完全匹配回路的额定工作电流，通常每平方毫米铜线承载3到5A的电流密度，长时间工作的工业场景会取偏低的电流密度预留温升余量，绕制时每一圈铜线都要紧密贴附磁环外壁，相邻线匝之间尽量排布整齐，既可以充分利用磁环的绕线空间，也能避免松散绕线带来的额外磁漏。

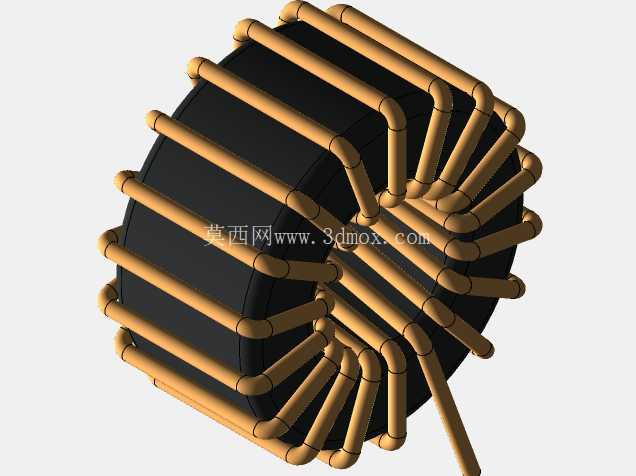

　　从三维建模的实操角度看，这类环形绕线结构不需要做复杂的曲面拆分，先绘制出磁环的基础回转体，再根据绕线匝数、线径参数，以磁环中心轴线为基准，逐圈绘制铜线的扫掠路径，路径的转弯半径要匹配铜线本身的弯折耐受能力，避免出现过小的弯折半径导致铜线内部应力集中，实际生产中出现断线或者绝缘层开裂的问题。安装边界的考量同样不能忽略，这类磁环电感大多采用直插式安装，两个绕组的引出线需要统一从磁环的同一侧引出，引脚长度要匹配PCB板的安装孔位间距，引脚末端做浸锡处理，同时要保证引出线的位置不会和周边的电容、散热片等器件产生结构干涉。

　　如果是用于大电流回路的磁环电感，还需要在磁环外侧增加绝缘包覆层，通常是采用阻燃环氧材料喷涂或者套热缩管，避免磁环本身的导电材质和周边线路发生短接，包覆层的厚度要控制在0.3mm到0.8mm之间，过厚会占用额外的安装空间，过薄则无法达到足够的绝缘耐压要求。在实际的设备选型匹配中，这类磁环电感的磁芯材质选择直接决定了有效滤波频段，锰锌铁氧体材质的磁导率高，适合抑制低频段的传导干扰，镍锌铁氧体材质的高频特性更好，适合抑制几十兆赫兹以上的辐射干扰，结构设计时需要根据应用场景的干扰频段特性，匹配对应的磁芯尺寸和绕线匝数，保证在目标频段内能够提供足够的阻抗值。

　　另外，绕线的排布方式也会影响器件的寄生参数，采用分段绕制、对称排布的方式，可以有效降低绕组的寄生电容，拓宽有效滤波的频率范围，建模过程中需要精准还原每一段铜线的空间位置，才能通过电磁仿真准确计算出器件的实际阻抗特性，为后续的电路仿真提供准确的模型支撑。不同于带骨架的电感器，磁环电感的绕线没有骨架做定位，生产过程中多采用环形绕线机完成绕制作业，三维建模时还要考虑绕线工艺的可行性，比如磁环内径不能过小，否则绕线机的绕线嘴无法穿过磁环内孔完成绕线，通常磁环内径要比绕线嘴外径大2mm以上，预留足够的操作空间。引出线的固定也是结构设计的细节点，通常会在磁环底部点环氧胶将引出线和磁环本体固定，避免运输或者安装过程中铜线受到外力拉扯出现变形，导致绕组松动、电感量偏移的问题。在车载类高可靠性要求的应用场景中，还会在磁环外部增加塑料固定底座，底座上设置安装卡扣或者螺丝孔，将电感牢固固定在PCB或者设备壳体上，避免车辆运行过程中的振动导致引脚脱焊，这类底座的结构设计要和磁环外径做过盈配合，同时预留点胶槽位，保证磁环和底座之间连接牢固。
