Scame方形IP56防护等级电盒结构设计

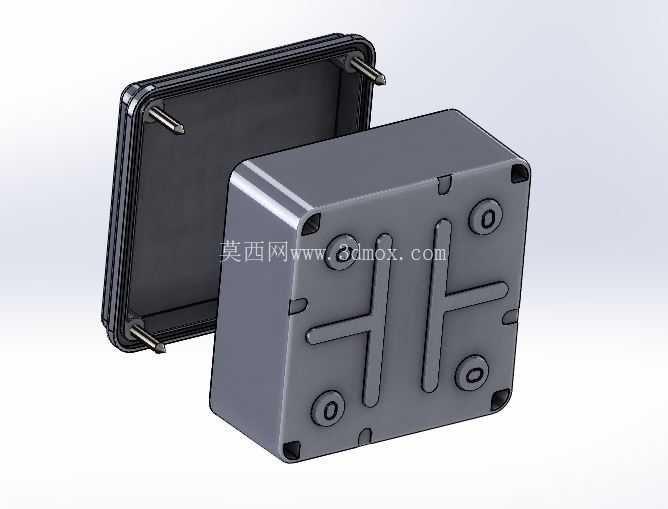

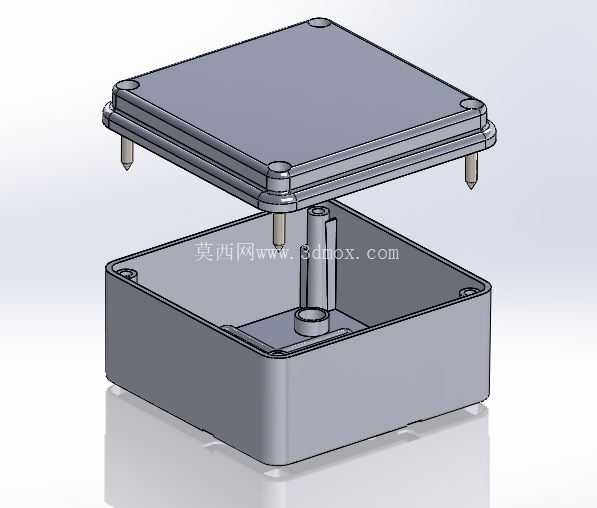

　　这款方形电气防护盒在户外电气布线、工业设备端子转接、户外照明配电、小型电源模块封装场景中应用十分广泛，日常做设备电气改造时经常会用到这类防护壳体，用来容纳接线端子、小型PCB板、电源转换模块这类需要做防尘防水防护的电气部件，避免户外扬尘、喷淋水、凝露侵入内部造成电气短路、触点氧化腐蚀的问题。从结构来看，这款壳体采用上下扣合的分体式设计，上盖与下盒体的配合边缘做了阶梯式止口结构，实际装配时可以在止口位置嵌入适配截面的密封胶条，扣合后通过四角的固定螺丝压紧，就能达到IP56的防护等级，既可以阻挡外界的粉尘进入壳体内部，也能承受各个方向的低压水柱喷射，完全满足户外露天安装、车间多尘潮湿区域的使用要求。

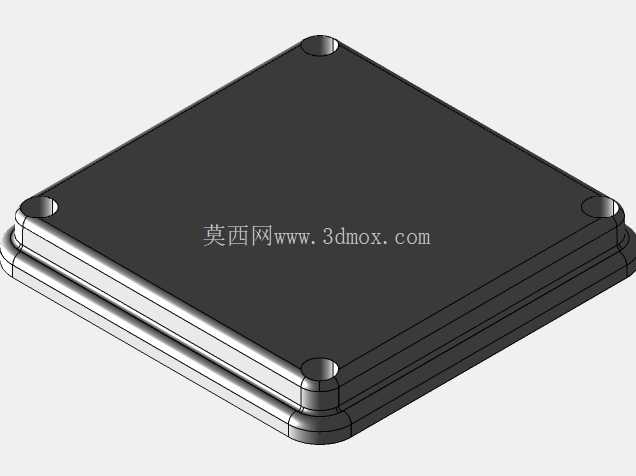

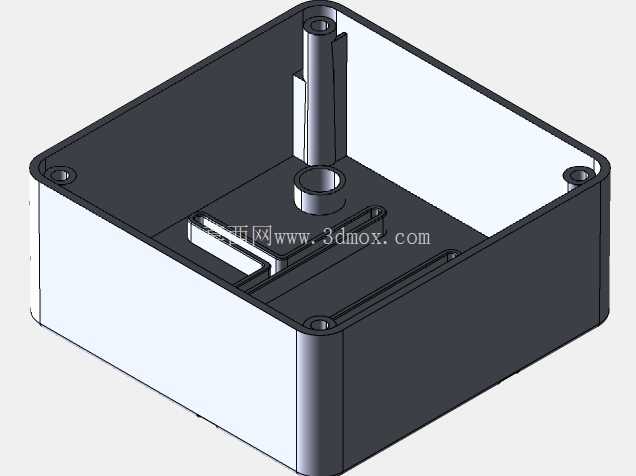

　　下盒体的内部中心设置了一体化的立柱安装位，立柱顶端预留了螺丝孔，可以直接固定内部安装的PCB板或者端子安装导轨，不需要额外在盒底打孔做固定结构，避免了额外打孔带来的密封失效风险；盒体侧壁可以根据实际布线需求开设电缆格兰头安装孔，进出线位置配合防水电缆接头就能实现整盒的密封防护。上盖的四角做了圆弧过渡处理，没有尖锐的棱角，既可以避免安装过程中划伤操作人员，也能减少户外安装时的应力集中，降低温差变化带来的壳体开裂风险；四角的固定螺丝采用下沉式设计，螺丝头部完全没入上盖的沉孔内，不会突出盖面，既美观也能避免螺丝受到外力磕碰损坏。

　　从安装边界来看，这款壳体的外形尺寸为100x100的正方形规格，整体高度适配常规小型电气元件的安装需求，底部可以通过四角的安装孔直接固定在墙面、设备机架、安装支架上，上盖的固定螺丝采用外露式设计，后期维护时只需要拧开四角的螺丝就能打开上盖，不需要拆卸整个盒体，检修操作十分便捷。在做这类壳体的结构设计时，首先要考虑的是密封配合面的公差控制，止口的配合间隙需要控制在合理范围内，间隙过大会导致密封胶条压缩量不足无法达到防护要求，间隙过小则会造成上下盖扣合困难，装配效率低下；其次是内部安装立柱的强度设计，立柱需要承受PCB板或者元件的重量，同时要考虑螺丝锁附时的扭力，避免锁附螺丝时立柱出现断裂发白的问题；壳体的壁厚设计也需要兼顾强度和成型工艺，壁厚均匀可以避免注塑成型时出现缩痕、翘曲的问题，保证壳体的平面度，让上下盖配合时密封面能够完全贴合。

　　这类防护电盒在实际使用中，经常会被用来做户外传感器的接线中转、小型开关电源的室外封装、设备现场的分线端子盒，相比金属材质的防护盒，这款塑料材质的壳体自重更轻，绝缘性能更好，不需要额外做表面防腐处理，在潮湿、有腐蚀性气体的环境中使用寿命更长；相比同尺寸的金属壳体成本也更低，适合批量项目使用。在做三维建模时，需要重点关注上下盖止口的配合公差，沉孔的深度和直径要适配所选螺丝的头部尺寸，内部安装立柱的高度要和内部元件的安装高度匹配，避免出现元件顶住上盖无法扣合的问题；同时要预留密封胶条的安装空间，胶条的压缩量一般控制在胶条截面直径的30%左右，既能保证密封效果，也不会因为锁附力过大造成盒体变形。盒体的边角圆角设计除了避免应力集中，也能让注塑成型时的塑料熔体流动更顺畅，减少填充不足、缺料的成型缺陷，提升产品的良品率。实际选型使用时，需要根据内部容纳元件的尺寸确认盒体的内部有效空间，提前规划进出线孔的位置和数量，确保电缆弯曲半径满足安装要求，同时要确认安装面的平整度，避免安装时盒体被强行拉扯导致密封面变形，影响防护效果。
