博尼尔快速1x接触式接线端子结构

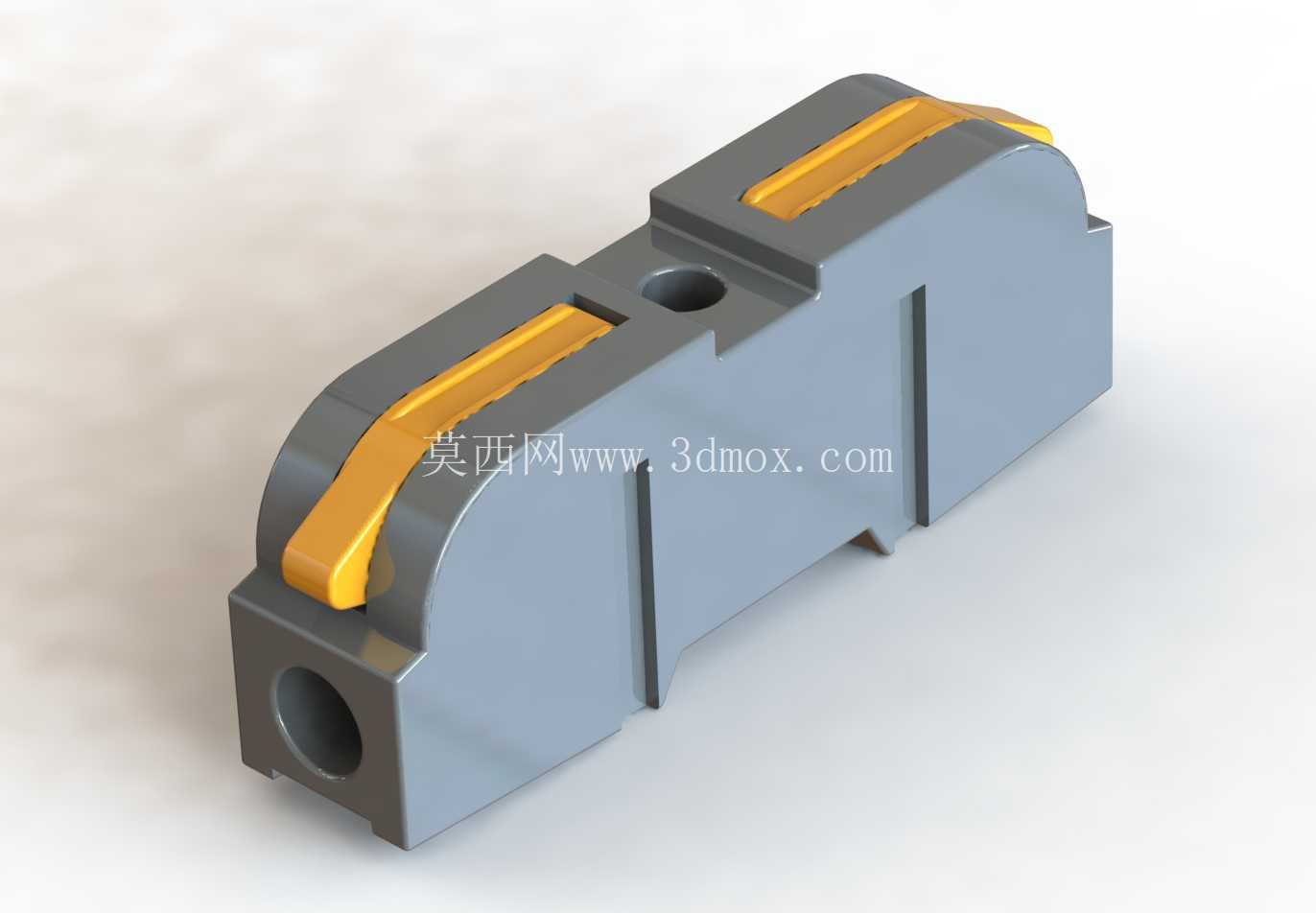

　　这款快接式接触连接件，主要应用在低压配电回路、电源变压器次级出线端、小型电控箱内部的导线接续场景，尤其适合柜内空间局促、需要频繁拆装维护的布线环节，相比传统螺丝压接端子，能省去拧线、套号码管后反复紧固的工序，在批量布线作业里能压缩近六成的接线工时。从结构设计来看，主体采用阻燃PA66材质的壳体做绝缘防护，壳体上的两道黄色操作拨杆是核心操作部件，拨杆和内部的导电弹片做联动设计，拨杆抬起时弹片张开，可直接插入剥去绝缘层的单股或多股软导线，压下拨杆后弹片依靠自身弹性应力抱紧导线线芯，接触电阻能稳定控制在毫欧级，避免长期通电后出现接触不良、发热烧蚀的问题。

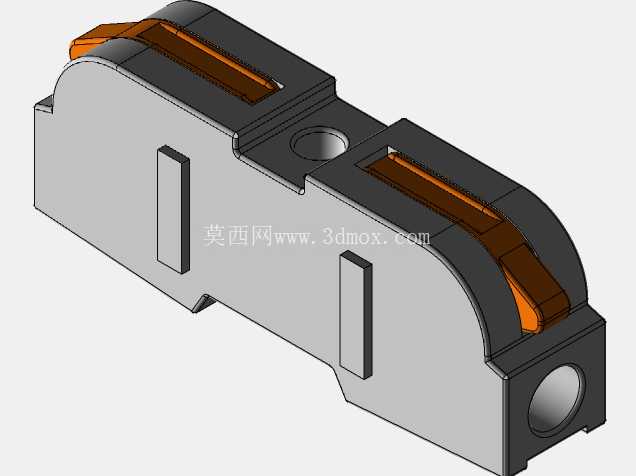

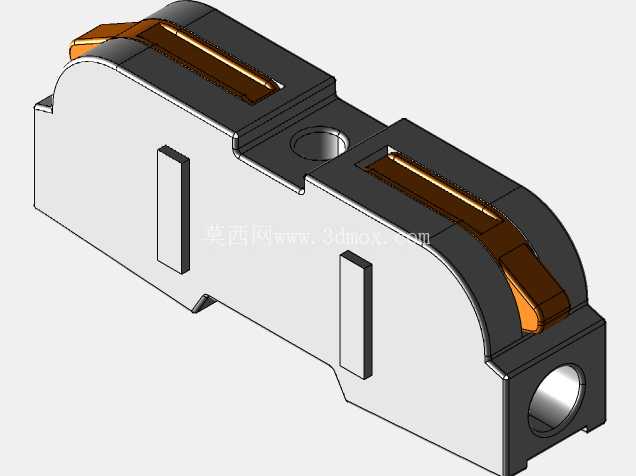

　　壳体侧面的圆形通孔是进线端，对应单根导线的插入导向，孔位做了倒角处理，能避免导线插入时被壳体边缘刮伤线芯，壳体中部的沉孔是安装固定位，可通过M3自攻螺丝或者卡扣将整个端子固定在DIN导轨或者安装板上，安装边界的尺寸适配常规35mm标准导轨的安装间距，两个端子并排安装时不会出现拨杆操作干涉的问题。在实际选型使用时，这类端子适配的导线截面积覆盖0.5-2.5平方毫米的铜芯导线，额定载流量能满足16A以内的低压回路使用需求，壳体的绝缘等级能承受AC2000V的工频耐压测试，符合低压电控设备的绝缘防护要求。

　　设计建模时，重点要还原内部弹片的行程空间，拨杆的转动轴和壳体的配合间隙控制在0.1mm以内，既保证拨杆转动顺畅，又不会出现松脱晃荡的问题，壳体的分模线设置在侧面居中位置，避免分模线出现在进线孔和安装孔的配合面上，防止注塑成型后出现飞边影响导线插入或者安装精度。这类快接端子在电源变压器的输出端布线时，可直接替代传统的螺丝端子排，不需要额外的冷压端子，现场接线时只需要用剥线钳剥去8-10mm长度的导线绝缘层，抬起拨杆插线后压下即可完成连接，后期维护拆线时只需要重新抬起拨杆就能拔出导线，不会损伤线芯，可重复接线次数超过五十次，适合设备调试阶段需要频繁改线的场景。

　　壳体的外形做了圆弧过渡处理，没有尖锐的棱角，避免柜内布线时刮伤导线的绝缘层，两个接线位之间设置了绝缘隔断筋，能防止不同回路的导线误碰造成短路，黄色拨杆和灰色壳体做了明显的颜色区分，现场作业时能快速识别操作位置，降低误操作的概率。建模过程中需要注意安装孔的同轴度，两个进线孔的中心距和内部导电件的间距保持一致，偏差控制在0.05mm以内，避免导线插入后出现歪斜，导致接触面积不足的问题，壳体底部的卡槽结构要和标准导轨的尺寸匹配，卡入导轨后能保持稳固，不会因为设备运行的振动出现松脱移位。
