通用深沟球滚珠轴承结构三维建模

　　在各类旋转传动机构的设计选型环节中，滚珠轴承是应用覆盖范围最广的支撑类基础零件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑端，再到小型动力设备的旋转轴系，几乎所有存在连续回转运动的机械结构，都需要这类零件承担径向载荷与少量轴向载荷，降低轴系运转过程中的摩擦阻力，同时约束旋转轴的轴向与径向窜动，保证轴上零件的回转精度处于设计允许范围内。

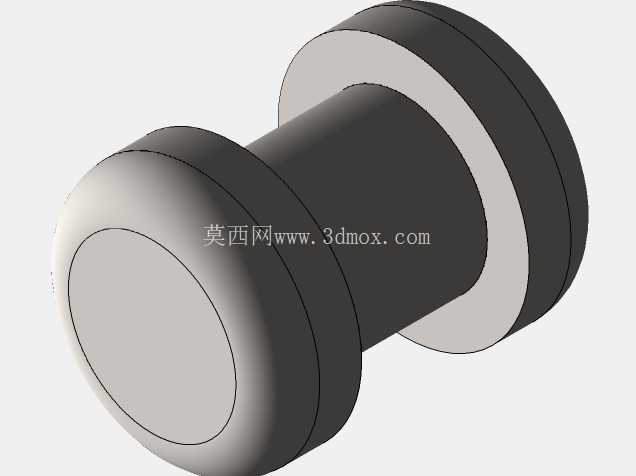

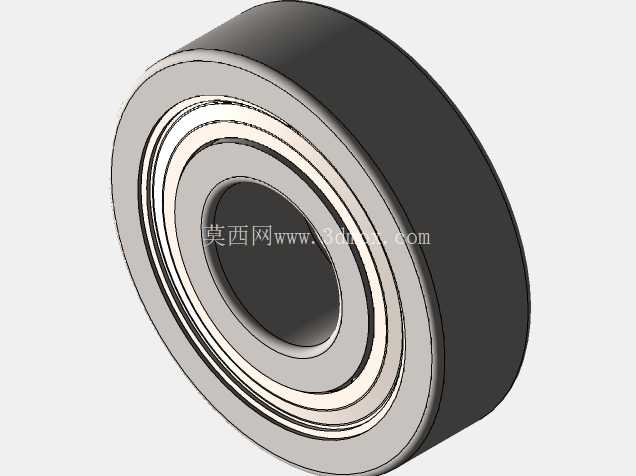

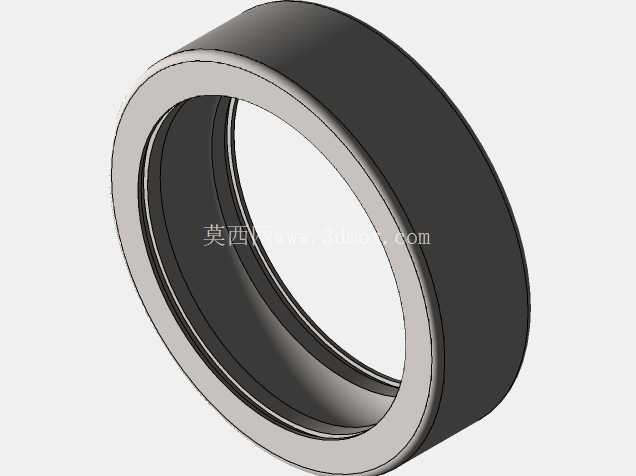

　　这款通用滚珠轴承的建模过程，完全参照常规深沟球轴承的实际结构逻辑搭建，没有做非必要的结构简化，从最外侧的冲压外圈到内侧的内圈滚道，中间的滚动体、保持架结构都做了完整还原。建模时首先确定的是轴承的公称内径，这一尺寸直接对应与之配合的旋转轴轴径，配合公差通常选取基孔制的过渡配合，保证内圈与轴同步旋转不会出现打滑跑内圈的问题；外圈的公称外径则对应安装座的轴承孔尺寸，通常采用基轴制的间隙或者过渡配合，方便装配过程中顺利压入，同时避免外圈在轴承孔内出现周向转动。轴承的整体宽度是安装边界的第三个核心尺寸，设计安装位时需要预留足够的轴向空间，同时要考虑端盖、密封件的安装余量，避免装配后出现轴向干涉。

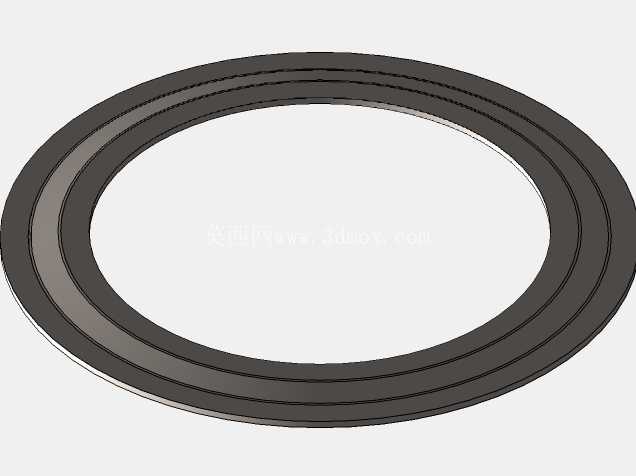

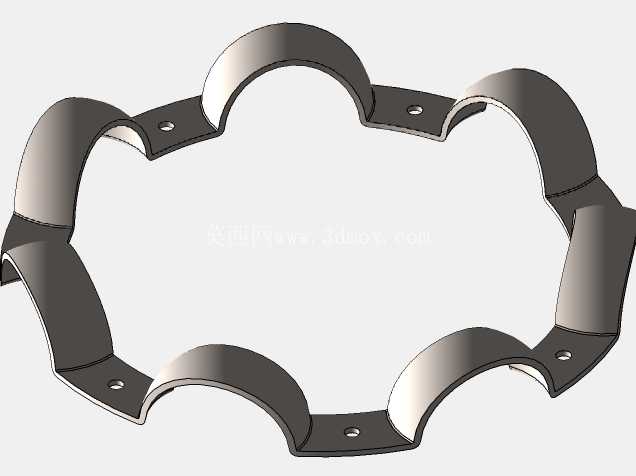

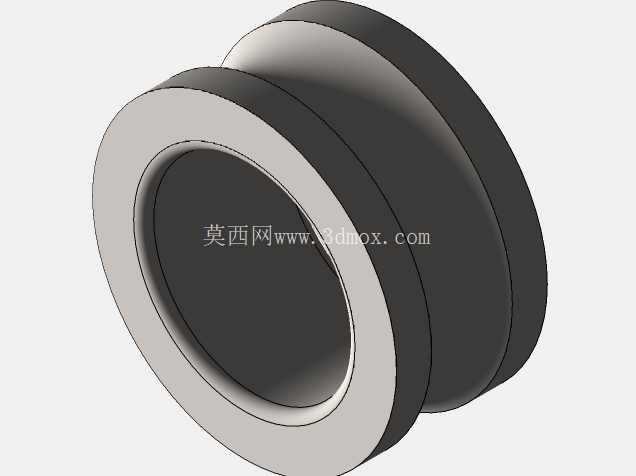

　　从结构功能来看，内圈的外侧与外圈的内侧都加工有弧形的深滚道，滚道的曲率半径略大于滚珠的半径，这一设计既可以让滚珠在滚道内顺畅滚动，也能让接触应力均匀分布在滚道接触面上，避免局部应力集中导致的早期点蚀失效。中间的保持架采用浪形冲压结构，作用是将相邻的滚珠均匀分隔开，避免滚珠之间直接接触产生额外的摩擦与磨损，同时在轴承运转过程中引导滚珠在滚道内正确运动，防止滚珠出现歪斜、卡滞的问题。这类开式结构的通用滚珠轴承，通常适用于干燥、无大量粉尘的工作环境，如果应用在多粉尘、有油污飞溅的场景，还可以在两侧加装密封盖或者防尘盖，不过本次建模还原的是基础开式结构，方便设计人员根据自身使用场景做二次修改，添加对应的密封结构。

　　在实际工程应用中，选型这类轴承时首先要核算轴系的载荷大小与方向，纯径向载荷或者小角度复合载荷的工况下，这类深沟球轴承的适用性远高于其他结构的轴承，同时要根据轴系的最高运转转速，选择对应精度等级的轴承，普通传动场景下普通级精度即可满足需求，高精度回转场景则需要选用更高公差等级的产品。建模过程中特意还原了滚道与滚珠的接触关系，没有出现滚珠与滚道脱离、干涉的问题，装配体的配合关系完全按照实际装配逻辑设置，内圈与轴的配合面、外圈与安装座的配合面都做了明确的区分，方便设计人员在做整体设备装配时直接调用，不需要重新调整配合关系。

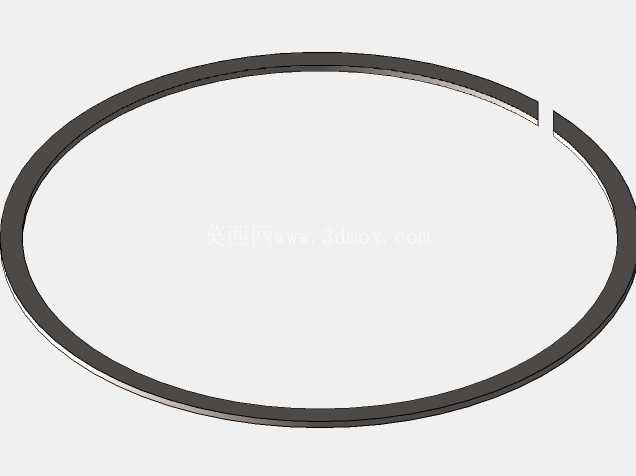

　　很多刚接触机械设计的人员在选用这类轴承时，经常会忽略安装时的轴向固定方式，实际上内圈通常需要靠轴肩或者轴用挡圈做轴向定位，外圈则靠轴承孔的台肩或者孔用挡圈固定，建模时也预留了对应的定位结构参考尺寸，轴肩的高度不会超过内圈的倒角高度，方便后续拆卸维护时使用拉马顺利抓取内圈，不会出现轴肩过高导致拆卸工具无法卡入的问题。同时轴承的倒角尺寸也完全符合行业通用标准，装配时可以起到导向作用，避免压装过程中出现零件边缘崩裂、配合面刮伤的问题。

　　从日常维护的角度来说，这类滚珠轴承在长期运转过程中需要定期补充润滑脂，滚道与滚珠的接触表面如果缺少润滑，会快速出现磨损、发热抱死的问题，基础开式结构的轴承可以很方便地在装配时填充润滑脂，维护时也能方便地清理旧润滑脂更换新脂，相比带密封的免维护轴承，更适合需要长期连续运转、定期维护的工业设备场景。在做三维装配仿真时，这款模型可以直接设置旋转自由度，模拟内圈相对外圈的回转运动，验证轴系运转过程中与周边零件的间隙是否足够，不会出现运动干涉，也可以用来做装配工艺的模拟，验证轴承压装过程的行程与压装力的作用点是否合理，避免实际装配时出现轴承装歪、压伤滚道的问题。
