早期矿井抽水用水平梁蒸汽机结构

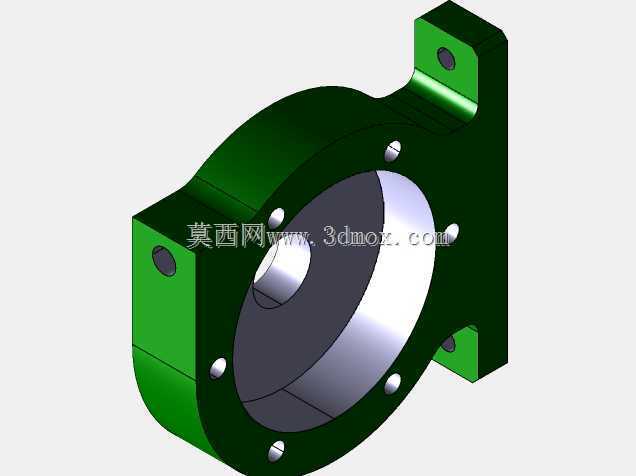

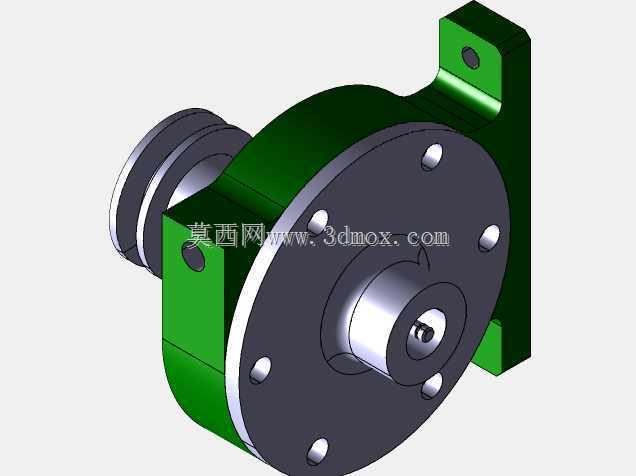

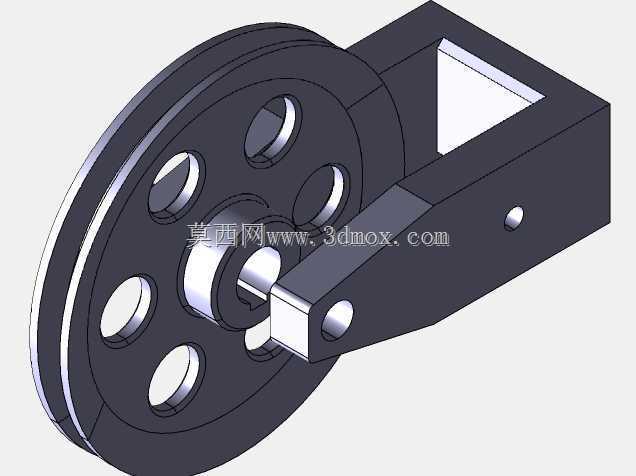

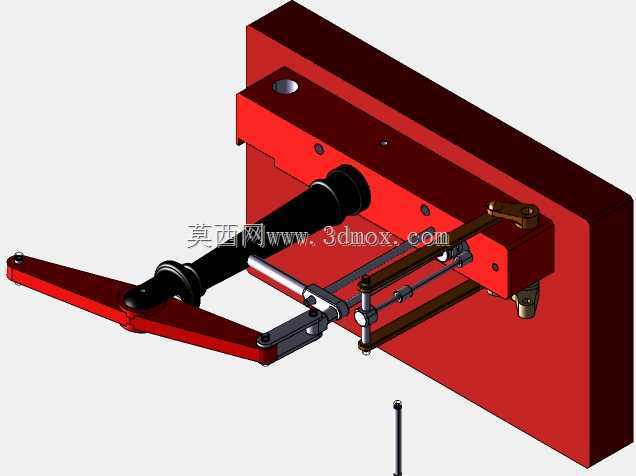

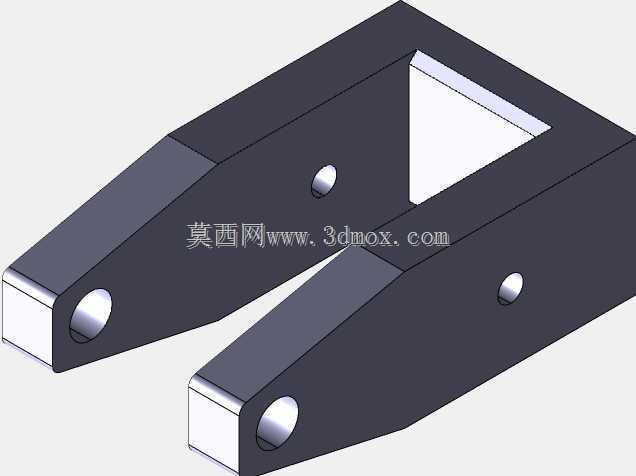

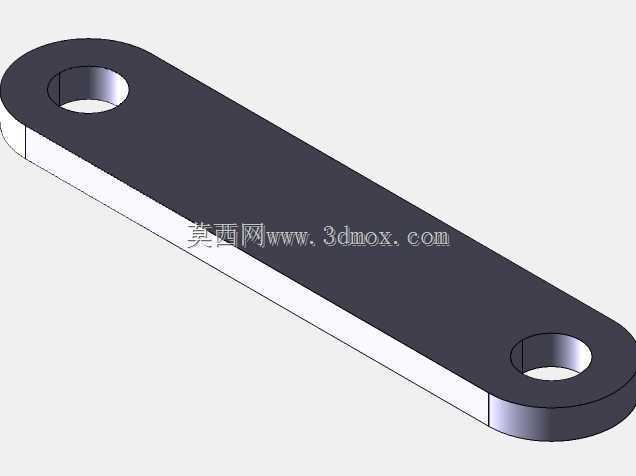

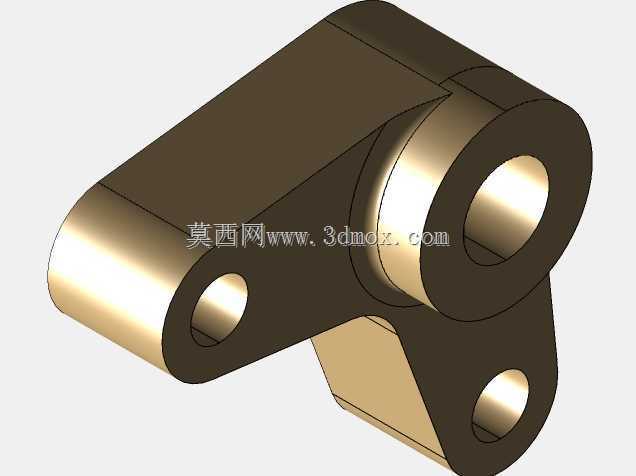

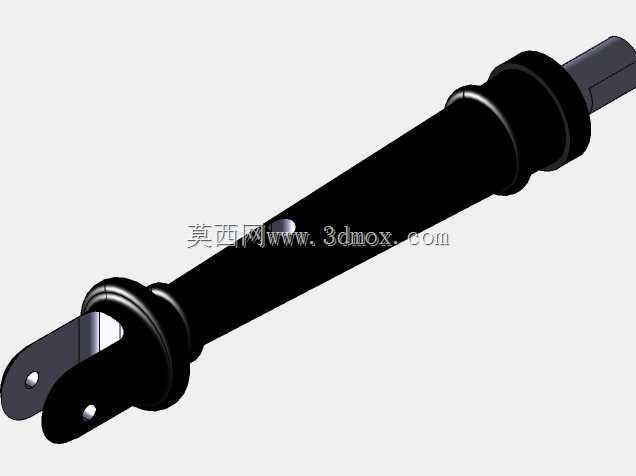

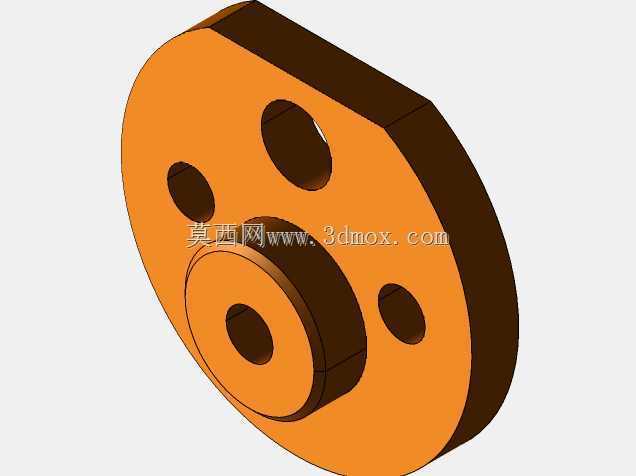

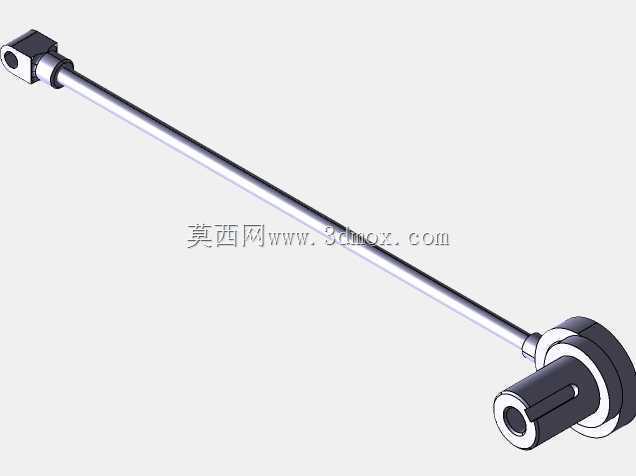

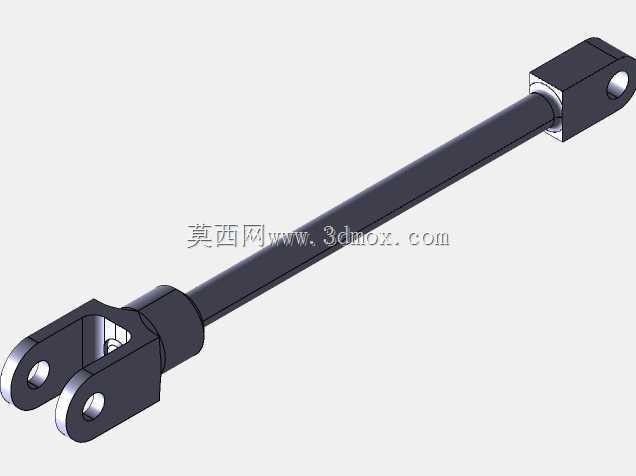

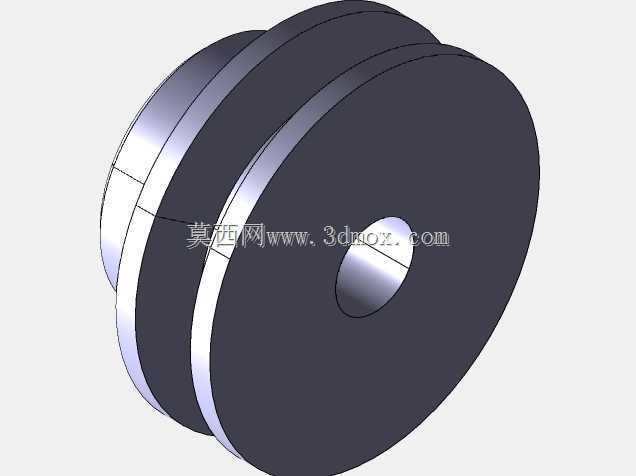

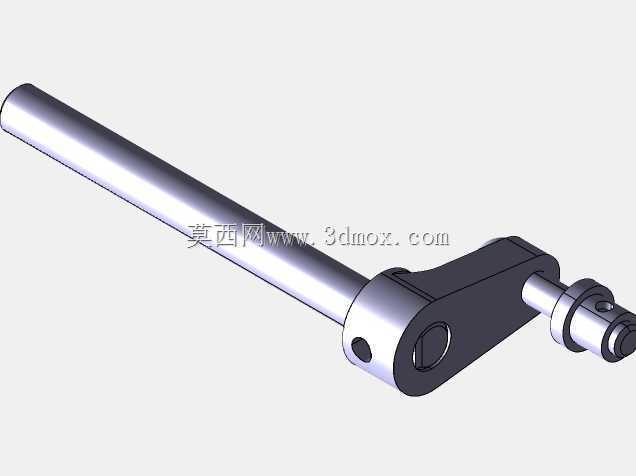

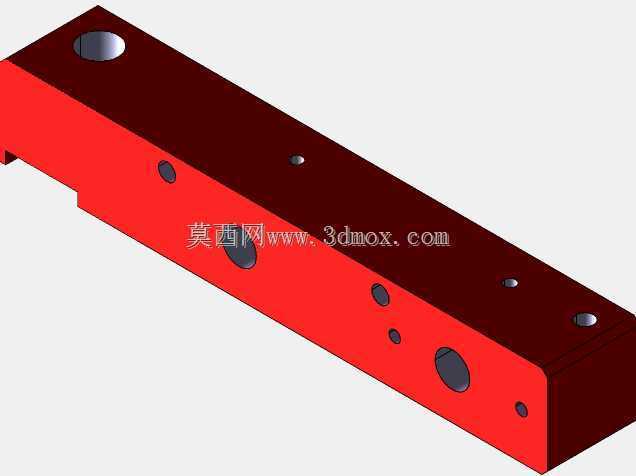

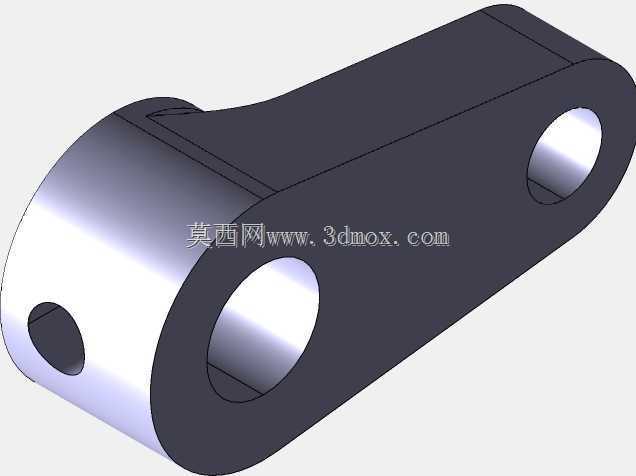

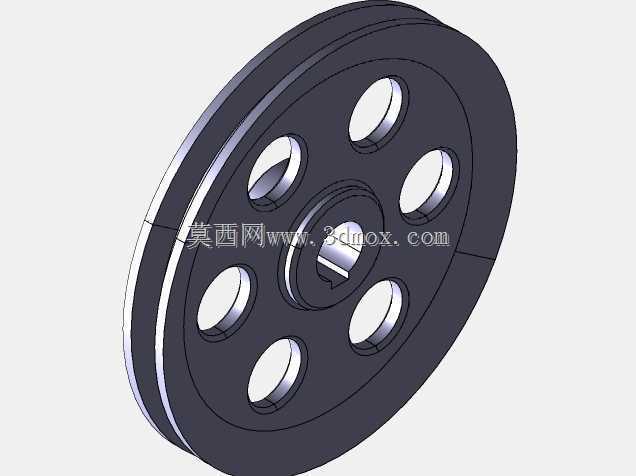

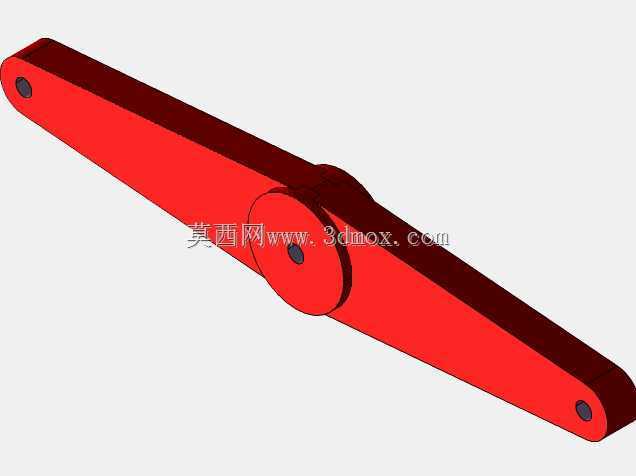

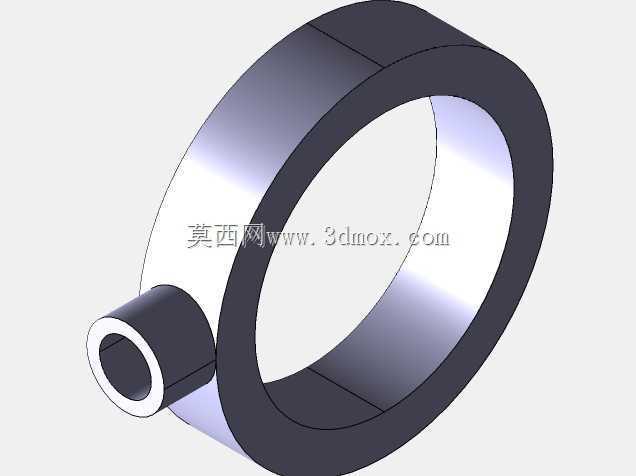

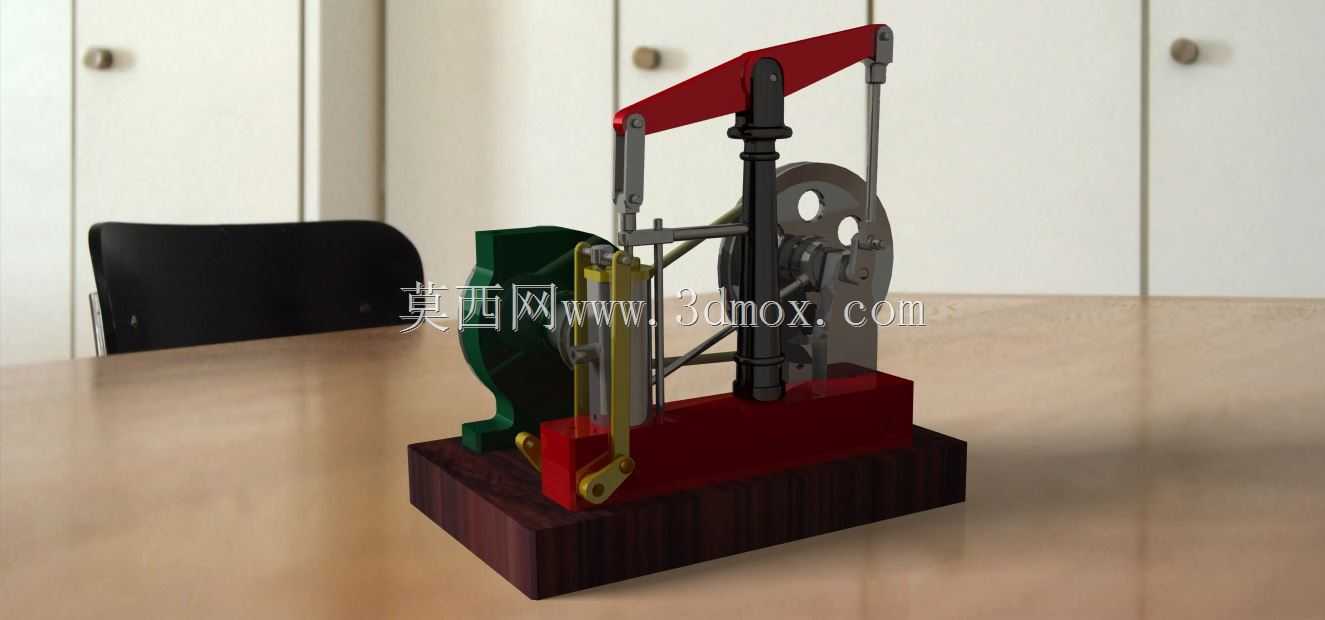

　　这款水平梁蒸汽机的三维结构还原，核心对准早期工矿场景的流体提升需求，在商业化机械普及的最初阶段，这类装置是矿井排水作业的核心动力载体，承担着将井下涌水持续提升至地面的关键职能，避免巷道被水淹没阻断采掘作业，是当时深部矿产开采能够推进的核心支撑设备。从结构设计逻辑来看，整套装置采用落地式安装布局，底部设置厚重的实木基座，一方面抵消曲柄连杆机构往复运动产生的振动，保证整机运行的稳定性，另一方面也将所有运动构件的安装基准统一在同一平面，降低装配过程中的形位公差校准难度。核心传动链路采用偏心轮搭配立式活塞杆的布局，偏心轮将旋转运动转化为活塞杆的上下往复动作，再通过铰接结构带动红色涂装的水平梁绕中部支点做跷跷板式的摆动，

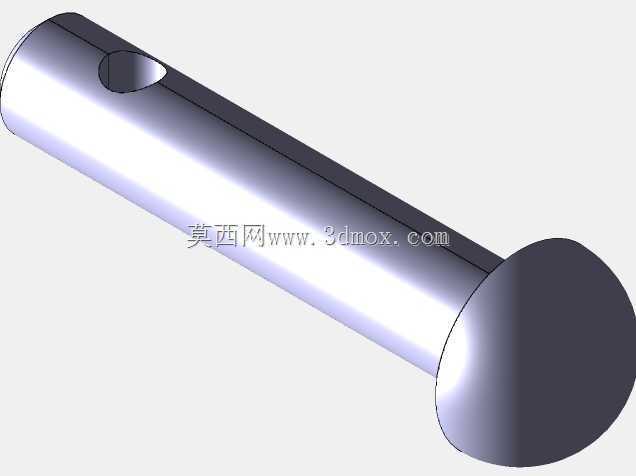

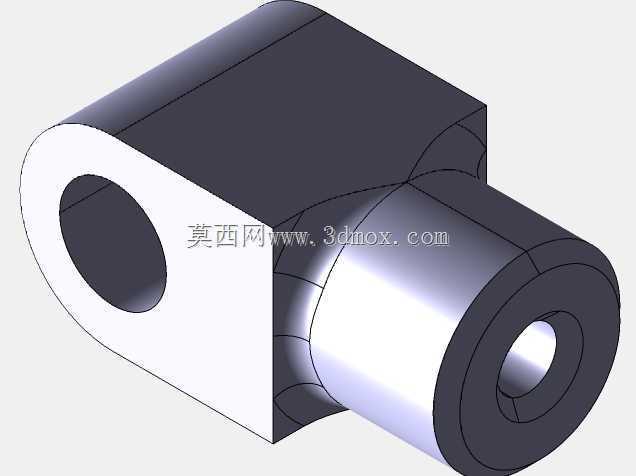

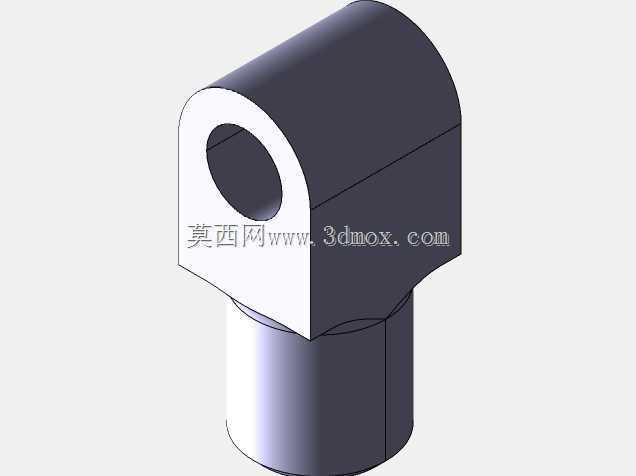

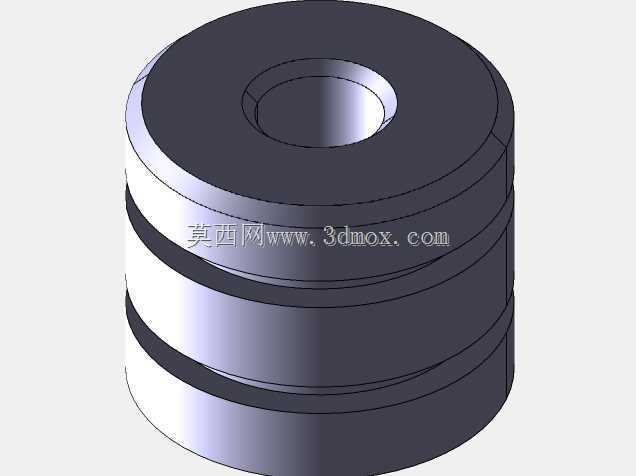

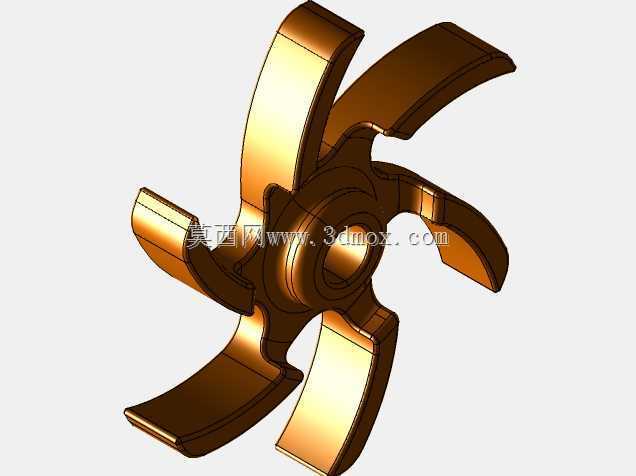

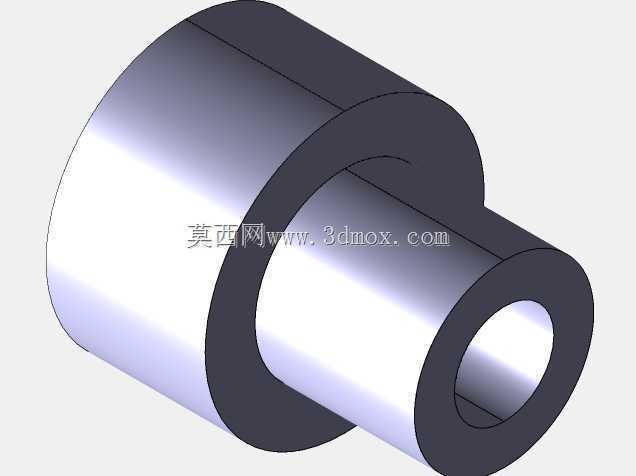

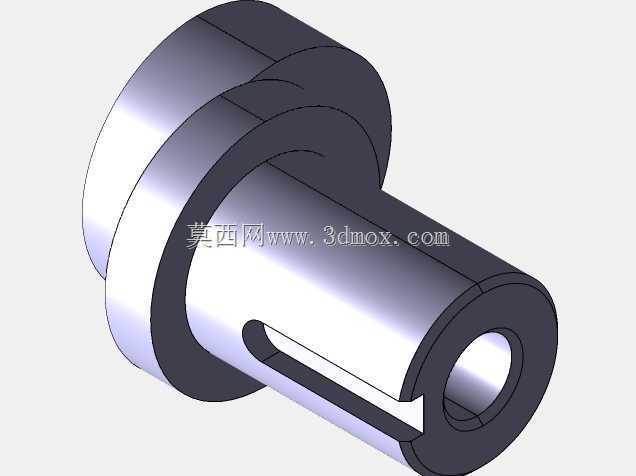

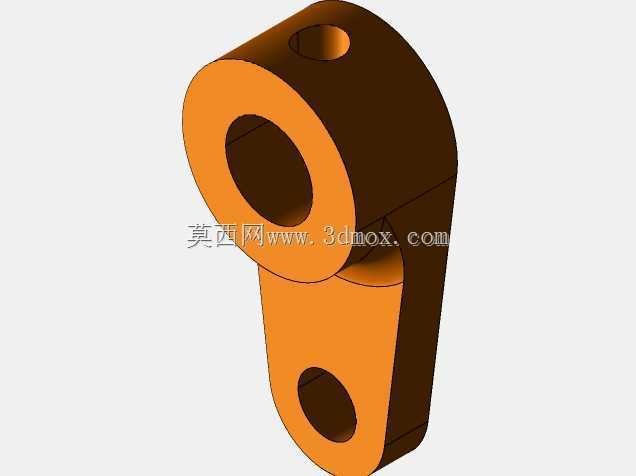

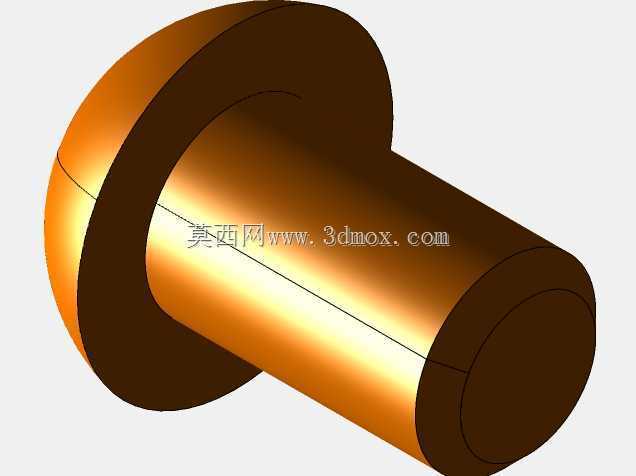

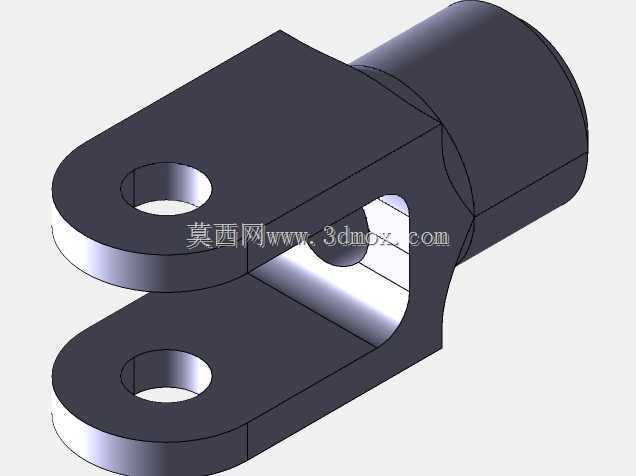

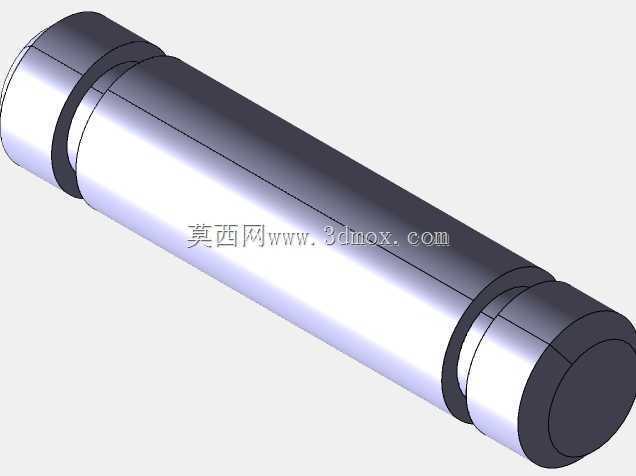

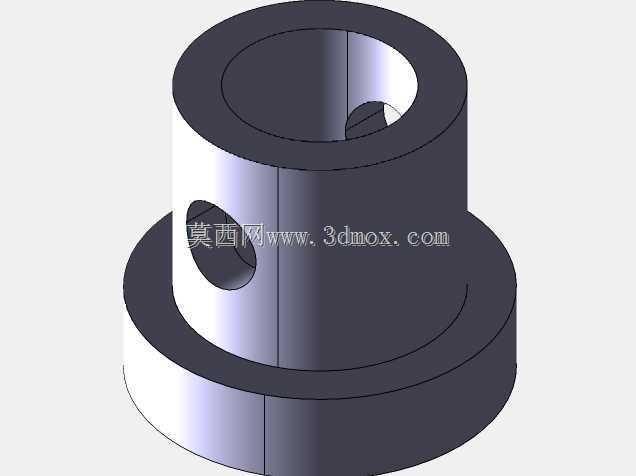

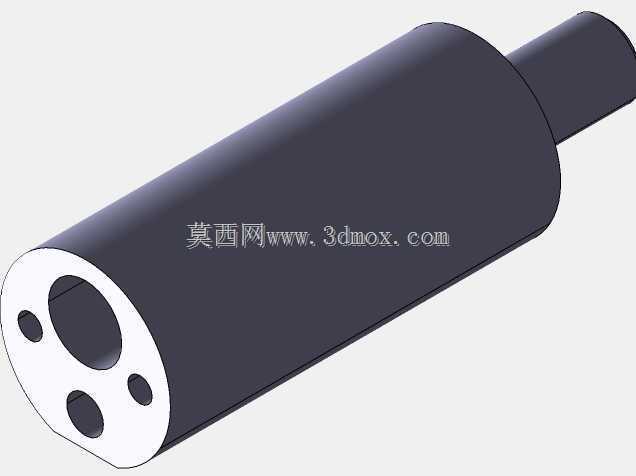

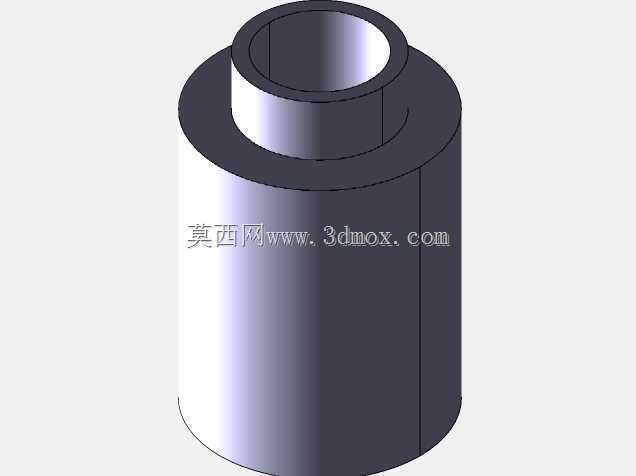

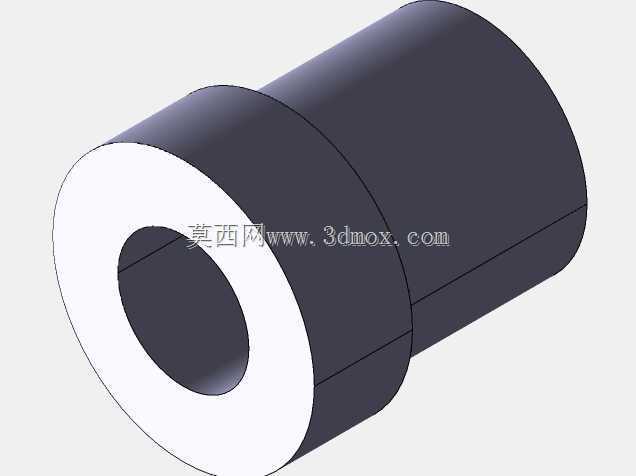

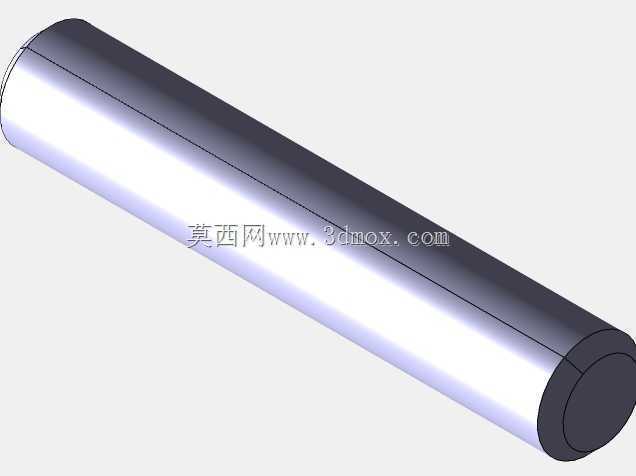

　　梁体另一端连接抽水端的柱塞结构，整套传动链路的铰接点均设置了耐磨衬套结构，减少长期往复运动带来的磨损，延长设备的连续运行周期。从安装边界来看，整套装置的横向尺寸控制在桌面级展示的范围内，所有运动构件的摆动轨迹均未超出基座的投影范围，不需要额外预留过大的周边安全空间，基座底部为平整平面，可直接固定在硬质混凝土地面或者木质承重平台上，安装时仅需要校准水平梁的支点水平度，保证两侧摆臂的行程对称即可完成初步装配。功能特性上，这套结构没有配置复杂的调速机构，依靠蒸汽输入的压力大小调整往复频次，结构可靠性极强，在当时的加工条件下，所有零件均可通过普通的车、铣、钳工序完成加工，不需要高精度的专用加工设备，维护时仅需要定期给铰接点加注润滑脂，

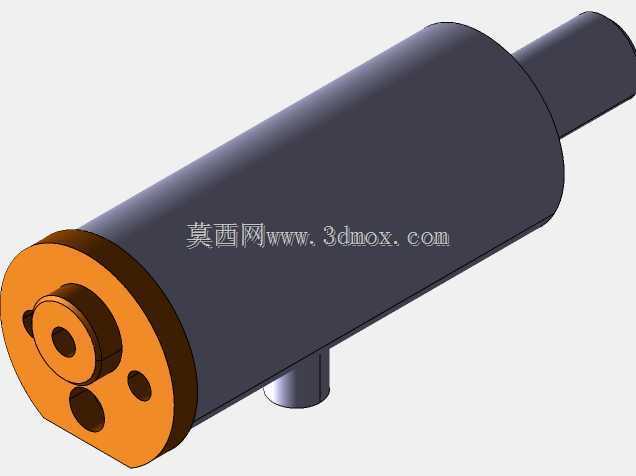

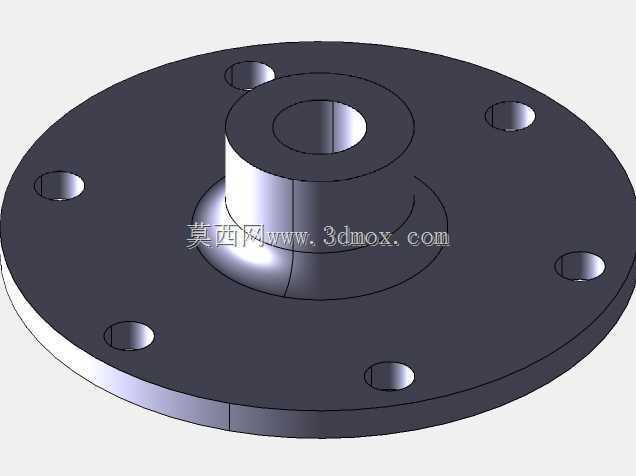

　　更换磨损的密封件即可长期运行，非常适合当时矿区缺乏专业维修人员、配件供应不稳定的作业环境。设计思路上完全偏向实用优先的原则，所有外露的运动构件均没有设置额外的装饰性外壳，一方面方便运维人员随时观察铰接点的磨损情况、传动件的运行状态，出现卡滞、松动问题时可以第一时间发现处置，另一方面也减少了不必要的零件数量，降低整体制造成本与故障概率。梁体采用醒目的红色涂装，并非出于装饰目的，而是在光线较差的矿井作业环境中，能够让操作人员清晰观察到梁体的摆动位置，避免肢体误入运动轨迹造成安全事故。立式气缸部分采用金属原色搭配黄色的活塞杆防护结构，能够直观观察到活塞杆的运动行程，判断蒸汽输入的压力是否处于正常区间。从实际应用的适配性来看，

　　这类蒸汽机不需要复杂的配套管线，仅需要接入稳定的蒸汽供给即可运行，除了矿井抽水作业之外，也可以通过调整传动端的连接结构，带动小型磨机、锻锤等设备作业，是早期工业场景中通用性极强的动力源。建模过程中完整还原了所有铰接点的配合间隙，偏心轮的偏心距与水平梁的摆臂长度严格按照早期同类设备的比例设置，保证运动仿真过程中不会出现干涉问题，梁体的摆动角度、活塞杆的行程长度均符合实际设备的运行参数，可直接用于复古机械结构的教学演示、早期工业设备的结构研究参考。整套结构的配重设置也完全符合工程实际，水平梁的非动力端设置了配重结构，平衡活塞杆与抽水柱塞的重量，减少蒸汽做功过程中的无用损耗，提升整体的能量利用效率，基座的重量占整套设备总重的六成以上，有效降低运行过程中的重心，避免高速往复运动时整机出现倾覆风险。
