卧式蒸汽灭菌设备结构设计方案

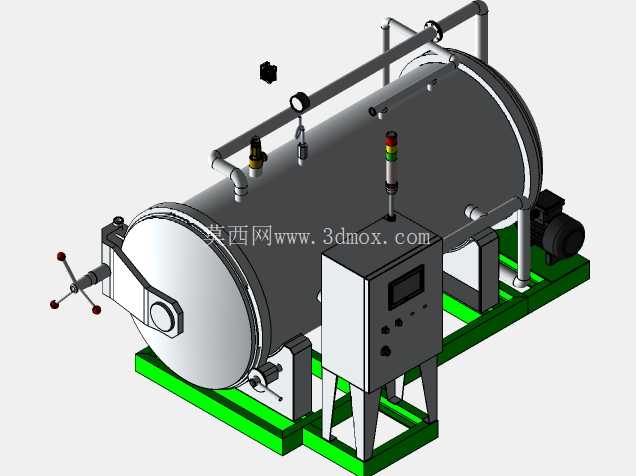

　　在食品深加工、医药制剂生产、医用耗材消杀领域，卧式蒸汽灭菌设备是批次化湿热灭菌工序的核心承压装备，区别于小型立式灭菌柜，该类设备单批次处理量更大，可适配带包装物料、工装器具、密封容器等多种被处理物件的灭菌需求，尤其适合连续化生产车间的批量消杀工位布局。从结构设计逻辑来看，该设备采用卧式圆筒形承压罐体作为核心腔体，圆筒形结构在同等壁厚条件下承压能力更优，可稳定承受饱和蒸汽灭菌阶段的内部压力，避免腔体变形带来的密封失效风险。罐体端盖采用快开式锁紧结构，搭配手动操作的多组锁紧手柄，操作人员可快速完成端盖的开合与锁止，端盖与罐体接触面嵌入耐温硅橡胶密封圈，在蒸汽升压阶段可依靠内部压力实现自紧密封，无需额外施加过大的锁紧力矩即可保证腔体无泄漏。

　　设备的支撑结构采用型钢焊接一体式底座，底座下部设置标准叉车孔位，方便设备整体转运与就位安装，底座上部通过可调式支撑脚与罐体连接，安装时可通过调整支撑脚高度保证罐体水平度，避免长期运行过程中因罐体倾斜导致的内部冷凝水排放不畅、局部温度不均问题。罐体顶部沿轴向布置多组工艺接管，分别对应蒸汽进气、冷凝水排放、安全阀安装、压力检测、温度检测接口，其中安全阀接口配置全启式安全阀，当腔体内部压力超过设定阈值时可自动泄压，保障设备运行安全；压力与温度检测接口分别接入压力变送器与铂电阻温度传感器，信号接入侧边的电气控制箱，可实时显示腔体内部的温度与压力参数，支持灭菌温度、保温时长、泄压速率的参数设置，满足不同物料的灭菌工艺要求。控制箱顶部设置三色状态指示灯，可直观显示设备待机、运行、故障三种工作状态，方便车间操作人员远距离识别设备运行情况。

　　罐体侧面布置的蒸汽管路采用硬管连接搭配活接接头，方便后期维护拆卸，管路最低处设置疏水阀，可自动排出管路与腔体内部产生的冷凝水，避免冷凝水积聚导致的腔体内部温度分层，保证灭菌区域内各点位温度偏差控制在工艺允许范围内。设备尾部配置的驱动装置用于带动罐体内部的旋转托架（本模型未展示内部托架结构），可在灭菌过程中带动被处理物料缓慢转动，保证所有物料表面都能充分接触饱和蒸汽，避免灭菌死角。从安装边界来看，该类设备就位时需在罐体端盖侧预留不小于罐体直径1.5倍的操作空间，用于物料装卸与端盖维护，设备侧边需预留600mm以上的检修通道，方便管路阀门与电气元件的日常检修；设备顶部需预留至少300mm的空间用于安全阀排气与管路安装，排气口需通过管路引至室外安全区域，避免高温蒸汽排放造成人员烫伤。

　　设计过程中需重点校核罐体壁厚与快开结构的强度，根据额定工作压力计算所需的筒体壁厚，同时对端盖锁紧机构进行受力分析，保证在最大工作压力下锁紧部件的应力处于材料许用应力范围内；管路布置需遵循横平竖直的原则，减少不必要的弯头以降低蒸汽流动阻力，所有与蒸汽接触的部件均采用304不锈钢材质，避免长期接触高温蒸汽产生锈蚀污染被处理物料。电气控制部分需设置压力联锁保护，只有当腔体内部压力降至常压状态时，端盖锁紧机构才能解锁，防止带压开门造成的安全事故；同时设置超温超压自动报警与切断蒸汽供给的保护逻辑，进一步提升设备运行的安全冗余。对于三维建模从业者而言，搭建该类设备模型时需优先保证承压罐体的同轴度，快开锁紧结构的运动干涉检查是建模重点，需模拟端盖开合、锁止的全行程动作，验证各部件之间无运动卡滞，管路接口的位置需符合相关工艺标准，方便后期工程出图时直接提取尺寸进行生产制造。
