家用蜗壳式离心鼓风设备结构设计

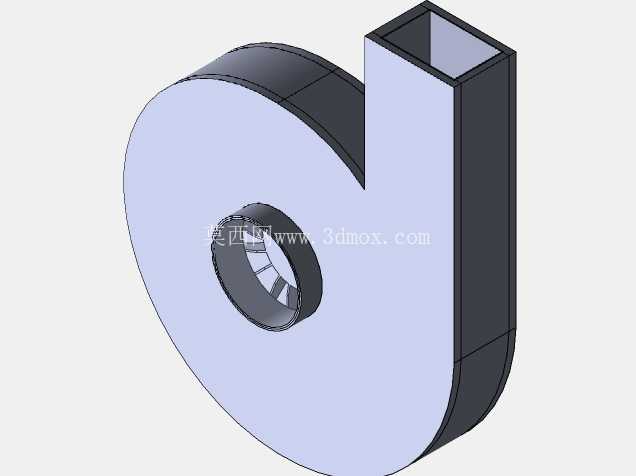

　　这款蜗壳式鼓风结构的设计，最初是针对家用场景下小风量、低噪音送风需求做的定向优化，日常可嵌入家用新风系统末端、小型桌面除尘装置、柴火灶助燃送风模块，也可适配小型宠物烘干箱、衣物局部速干设备的送风单元，相比轴流风机，离心结构的出风压力更高，能克服更长的送风管路阻力，不会因为管路弯折出现风量骤降的问题。从结构设计逻辑来看，整体采用阿基米德螺旋线作为蜗壳的型线基准，进风口设置在蜗壳侧端面的中心位置，采用直筒式进风通道，能让气流沿轴向平稳进入叶轮腔，避免进风紊流带来的额外噪音与效率损失；出风口采用矩形直段结构，方向垂直于进风轴线，方便对接矩形送风管道，也能适配家用场景下常见的扁平式安装空间，不会因为圆形出风口占用过多竖向安装尺寸。

　　在安装边界的考量上，蜗壳侧端面的中心进风口预留了标准的圆形配合止口，可直接对接常规尺寸的进风滤网或者进风软管，不需要额外做转接结构；蜗壳的背部平面预留了电机安装位，安装面的平面度公差控制在0.2mm以内，能保证电机轴与叶轮中心的同轴度，避免运行时出现叶轮扫膛的问题；出风口的矩形端面预留了螺栓安装孔位，孔位间距匹配家用通风领域常用的风管法兰尺寸，现场安装时不需要重新打孔定位，能减少现场装配的工作量。结构细节上，蜗壳的壁厚采用均匀等厚设计，既可以满足注塑或者钣金折弯加工的工艺要求，避免壁厚不均带来的成型缺陷，也能控制整体重量，家用安装时不需要额外做加强承重结构；蜗壳的螺旋线型面过渡处全部采用圆角过渡，没有尖锐的直角结构，一方面能减少气流在壳体内的沿程阻力，提升送风效率，另一方面也能避免直角处的应力集中，提升壳体的结构强度，即使长期运行受气流脉冲压力影响，也不会出现壳体开裂的问题。

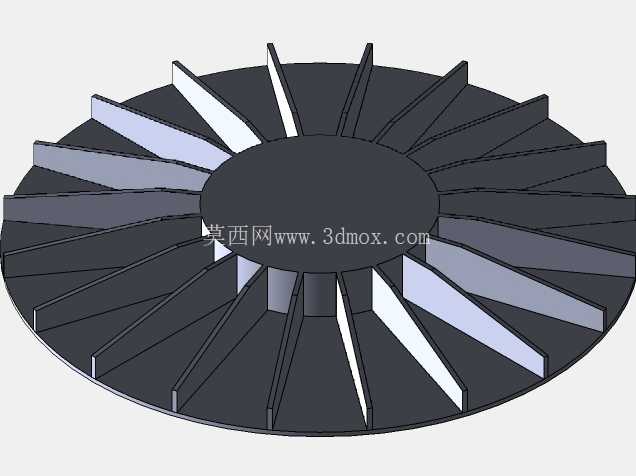

　　叶轮部分采用前向式多叶片结构，叶片的安装角度经过气流仿真优化，能在较低的转速下获得足够的出风压力，同时控制叶轮运行的线速度，降低气动噪音，适合家用场景对噪音敏感的使用需求；叶轮与电机轴的配合采用D型轴孔结构，能传递足够的扭矩，不会出现长期运行后轴孔打滑、风量衰减的问题。在实际使用的功能适配方面，这款鼓风结构的出风方向可以根据安装需求调整蜗壳的周向安装角度，不需要重新开模或者更改壳体结构，就能适配不同安装场景下的出风管路走向，比如嵌入吊顶安装时可以调整出风口朝上对接竖向风管，落地安装时可以调整出风口水平对接横向送风管道；壳体的进风侧预留了滤网安装槽，可直接卡入初效滤网，过滤进风空气中的浮尘，避免叶轮积灰导致的动平衡失效，延长设备的维护周期。

　　从尺寸适配性来看，整体结构的径向尺寸控制在适合家用设备安装的范围内，不会因为体积过大无法嵌入小型家用设备内部，轴向厚度也做了扁平化优化，即使是壁挂式安装也不会突出墙面过多，影响室内美观；壳体的边角处都做了钝化处理，没有外露的尖锐边角，安装和维护过程中不会划伤操作人员，符合家用设备的安全设计要求。在气流组织的设计上，蜗壳的扩压段长度经过反复调整，能让叶轮甩出的高速气流在壳体内逐步减速增压，减少出风口处的动压损失，提升实际出风的静压，保证送风距离满足家用场景的需求；进风口的导流圈采用圆弧过渡结构，能引导气流平滑进入叶轮区域，减少进风处的涡流噪音，实际运行时的噪音水平可以满足家用环境的静音要求，不会对日常休息造成干扰。
