十字轴式万向传动通用关节结构

　　在各类需要补偿轴间角偏移的传动场景中，这类十字轴结构的通用关节是应用极广的基础传动件，区别于刚性联轴器无法适配轴系偏角的缺陷，它能在两轴轴线存在一定夹角的工况下持续传递旋转扭矩，不会因为安装误差、机架受力变形或者工作中部件相对位移出现卡滞、传动中断的问题。从实际应用场景来看，这类部件常出现在需要跨距传递动力、轴系无法保证严格同轴的设备中，比如小型输送设备的动力输出端、轻工机械的进给传动链、改装设备的动力转接部位，甚至一些手动工装的转动连接位置，都能看到同结构关节的身影，它不需要额外的张紧或者调心结构，仅靠自身的铰接结构就能完成偏角状态下的动力传输。

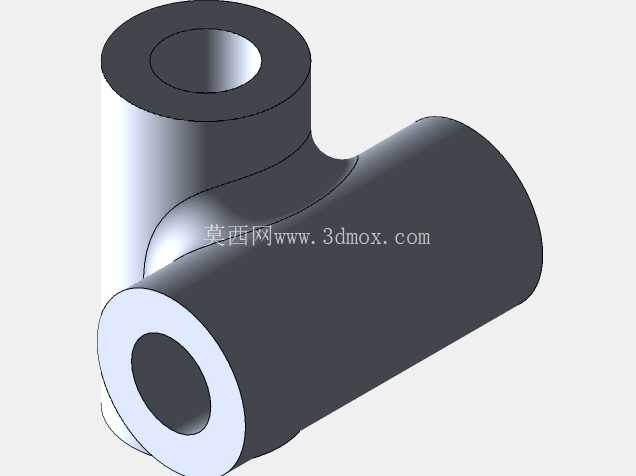

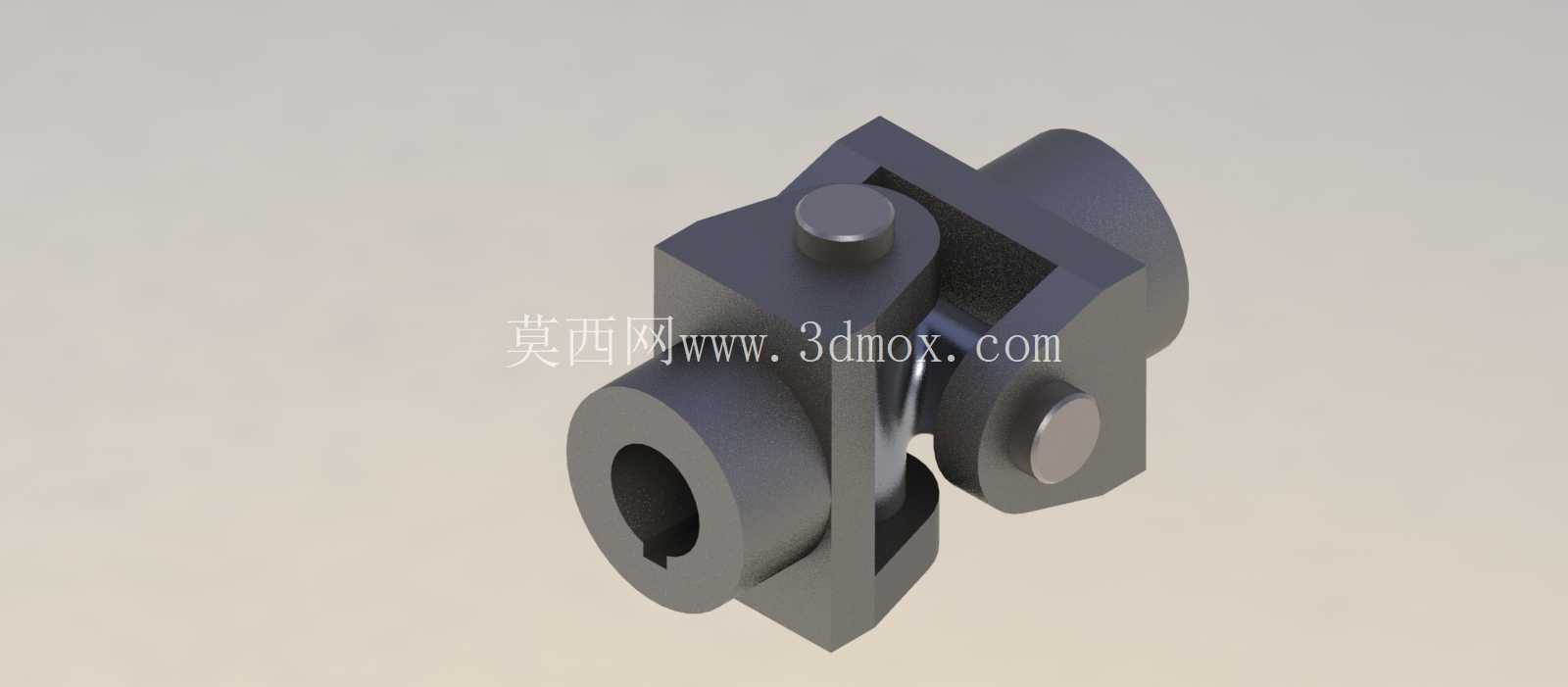

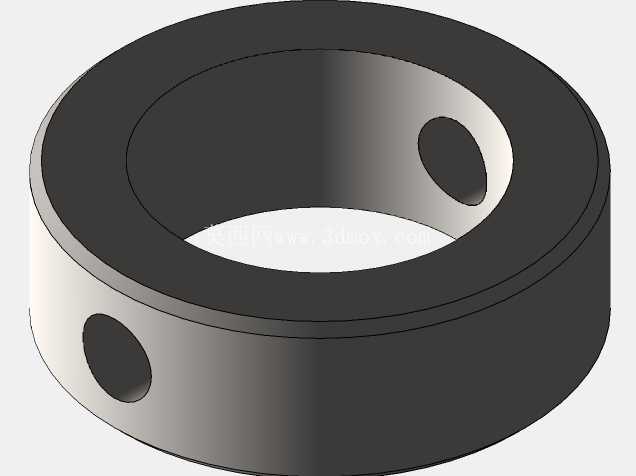

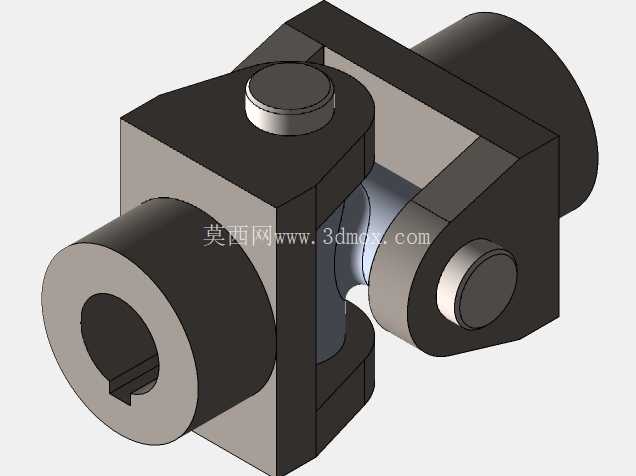

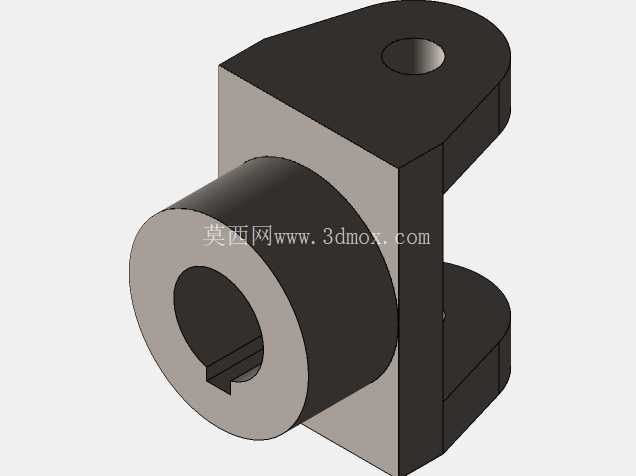

　　从结构功能上看，这个关节采用分体式叉形接头搭配十字销轴的经典布局，两个叉形接头分别对应主动轴与从动轴的安装端，每个接头都带同轴的轴孔，用来穿入十字轴的两个对应轴颈，十字轴作为中间传动件，将两个叉形接头的转动自由度约束在两个互相垂直的平面内，允许两轴在一定角度范围内相对摆动，同时保证扭矩的连续传递。设计这类结构的时候，首先要考虑的是轴孔的配合公差，和传动轴配合的内孔通常采用过渡配合，保证传动过程中不会出现松旷，同时也方便装配时的压装操作；十字轴和叉形接头轴孔的配合则需要保留合理的间隙，既要保证转动灵活无卡滞，又不能间隙过大导致传动回程误差超标，毕竟间隙过大会在正反转切换时产生明显的冲击，长期运行还会加剧轴颈的磨损。外形尺寸方面，这类关节的安装边界主要由三个参数决定：两端轴孔的直径直接决定了它能适配的传动轴尺寸，也对应了它能传递的额定扭矩范围；关节的整体外径决定了安装时需要预留的径向空间，避免转动过程中和周边的机架、护罩发生干涉；关节的最短轴向长度则是两轴对接时需要预留的最小轴向安装距离，当两轴存在夹角时，关节的轴向投影长度会随偏角变化，设计安装位时必须预留足够的摆动空间，不能在最大偏角状态下让两个叉形接头发生碰撞。

　　实际选型应用时，还要关注它的允许最大轴间夹角，常规这类小型通用关节的允许偏角通常在15度到25度之间，如果工况需要更大的偏角，就不能选用单节结构，需要采用双节万向节串联的方式来实现，单节结构在大偏角下运行时，从动轴的转速会出现周期性波动，夹角越大波动越明显，不仅会带来振动噪音，还会对后端的传动部件造成附加冲击载荷。另外，这类关节的润滑设计也很关键，十字轴的轴颈位置通常会预留注油通道，装配时需要填充润滑脂，降低转动摩擦阻力，延长部件使用寿命，如果是高速运行的工况，还需要在轴颈位置加装密封件，避免润滑脂泄漏同时阻挡外界粉尘进入配合面。

　　从建模逻辑来看，绘制这个结构时需要先确定十字轴的中心作为整个部件的基准原点，两个叉形接头的对称面分别过十字轴的两个垂直轴线，装配时要保证叉形接头的轴孔和十字轴轴颈同轴，同时预留合理的装配间隙，避免干涉；叉形接头的耳部厚度需要根据传递扭矩做强度校核，太薄会在大扭矩下出现断裂变形，太厚则会增加不必要的重量，还会缩小允许的最大偏角范围。很多新手在设计这类结构时容易忽略的点是，当关节处于最大偏角时，叉形接头的耳部边缘和对面接头的端面会存在运动干涉，建模完成后一定要做运动仿真，模拟整个偏角摆动范围内的部件位置，确认没有干涉点再投入生产，否则实际装配后会出现转不动的问题。
