带扭曲曲面叶片的涡轮转子结构设计

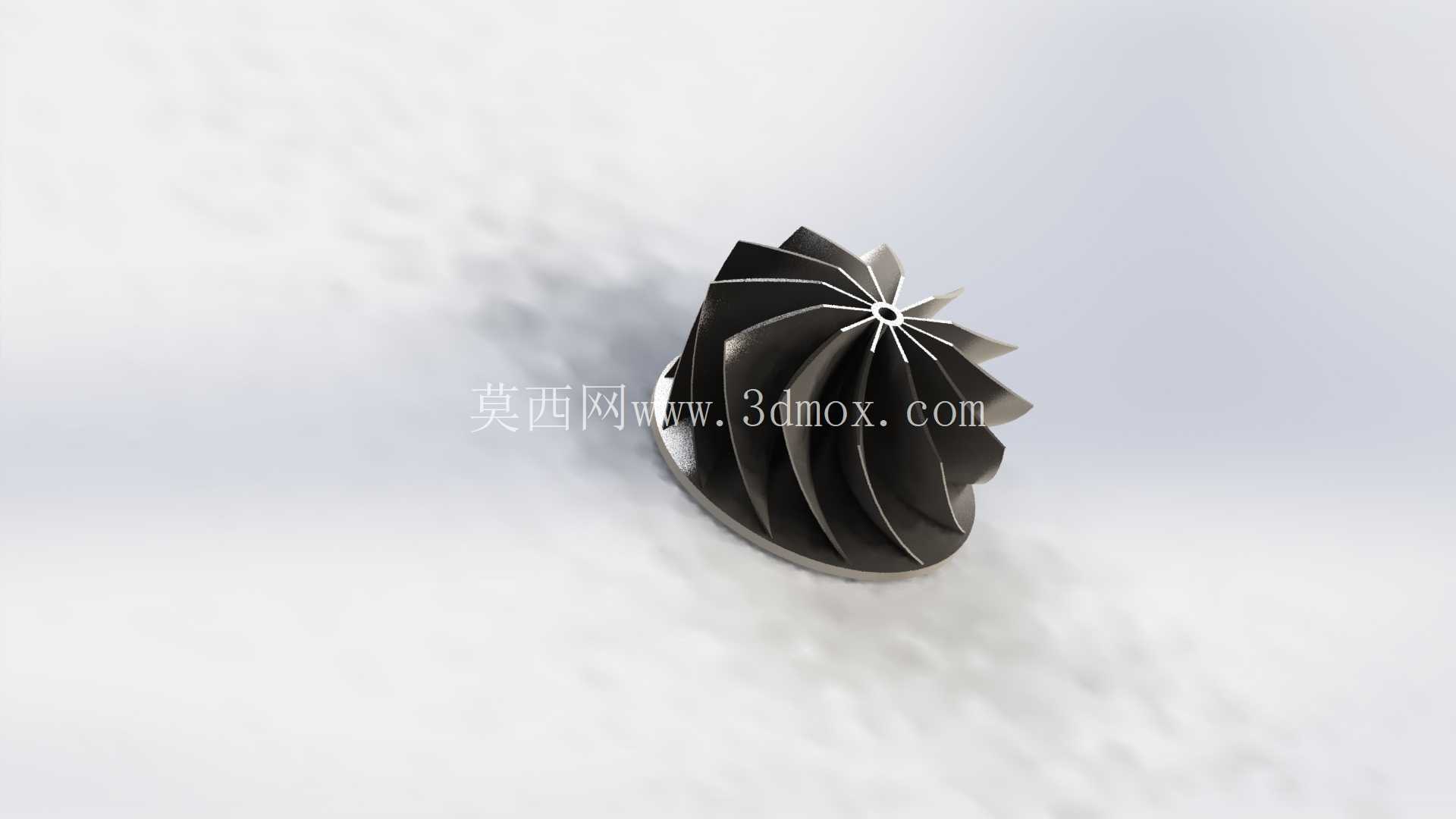

　　该涡轮转子属于流体能量转换类核心旋转部件，日常在小型动力透平、微型涡轮发电装置、专用流体增压设备中承担能量传递的核心作用，实际运行时依靠高速旋转带动叶片与流经的流体介质产生相互作用，将流体携带的动能、压力能转化为转轴输出的机械能，或是由转轴带动转子旋转对流体做功实现介质增压。从结构设计逻辑来看，这款转子采用了一体化的轮盘与叶片连接形式，没有采用分体式叶片装配的结构，从根源上避免了高速旋转下叶片连接位置的应力集中、连接松动失效的风险，适配每分钟上万转的高转速运行工况。

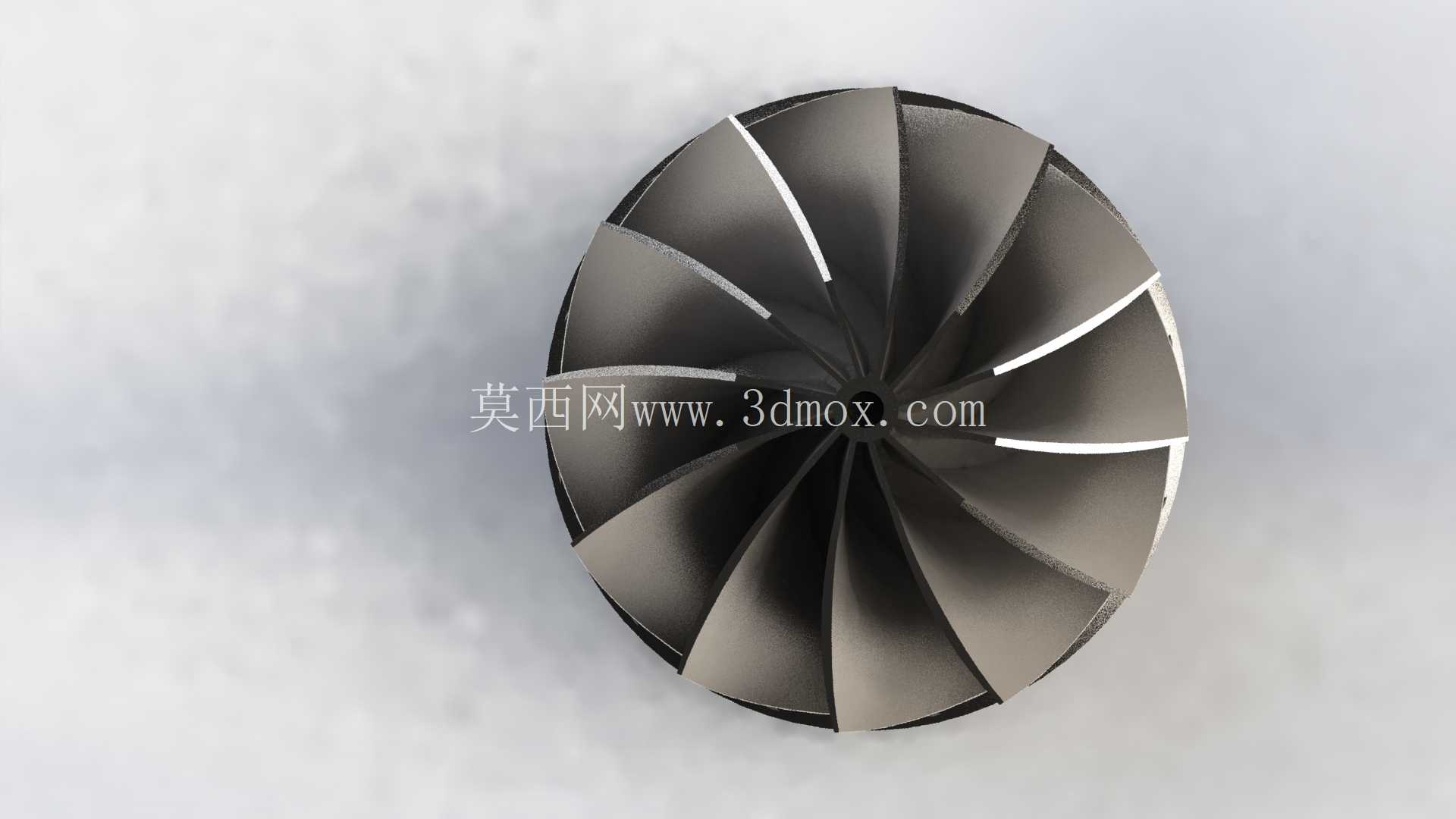

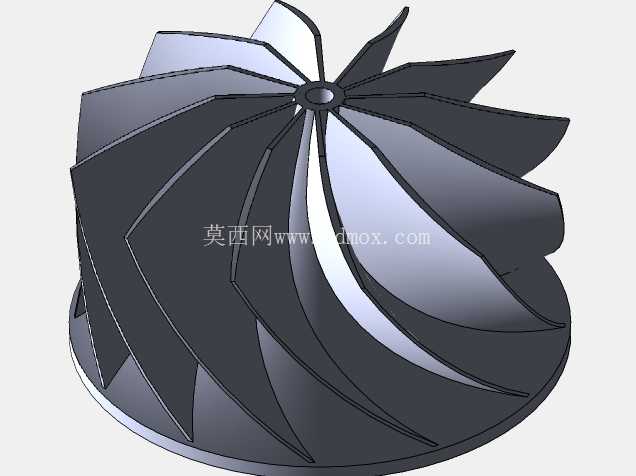

　　叶片采用了大扭角的空间曲面构型，从轮盘中心的轮毂位置向外缘延伸的过程中，叶片的安装角呈现连续平滑的变化规律，这种设计是为了匹配流体从转子轴向进入、径向流出的流动路径，让流体在流道内的转向过程更加平缓，减少流动过程中的涡流损失与冲击损失，提升能量转换的整体效率。每一片叶片的型线都经过了流场匹配优化，叶片前缘做了小圆角过渡处理，避免流体冲击前缘时产生局部脱流，叶片尾缘则做了厚度收窄设计，减少叶片尾迹带来的流场扰动，降低运行过程中的气动噪声。

　　轮盘部分采用了锥面过渡的构型，从中心轮毂位置向外缘逐渐降低厚度，这种变厚度设计一方面是为了匹配叶片根部的安装角度，给叶片根部提供足够的支撑面积，分散叶片旋转时产生的离心力载荷，另一方面也能在保证结构强度的前提下尽可能降低转子整体的转动惯量，减少设备启动、变速过程中的动力损耗。转子中心设置了标准的安装轴孔，轴孔周边做了局部加厚处理，用来承担转轴传递扭矩时产生的接触应力，轴孔的尺寸公差按照旋转件的配合要求设计，能够与对应规格的转轴实现过盈配合或者键连接，保证高速旋转时扭矩传递的可靠性，不会出现转子与转轴相对打滑的问题。从安装边界来看，这款转子的轴向尺寸紧凑，轮盘底部的定位端面与转轴的轴肩配合时，能够保证转子的轴向定位精度，叶片外缘与外部壳体之间预留了合理的装配间隙，既不会因为间隙过小导致运行时热膨胀刮蹭壳体，也不会因为间隙过大造成流体泄漏损失。在实际选型适配时，需要注意这款转子的叶片流道适配的介质流向为轴向进径向出，安装时要保证转子的动平衡精度符合高速旋转件的要求，叶片表面的粗糙度要控制在合理范围内，减少流体与壁面的摩擦损失。

　　这类一体化结构的涡轮转子相比分体装配的转子，结构可靠性更高，日常维护时不需要检查叶片的连接紧固状态，适合在长期连续运行的动力设备、小型发电装置中使用，尤其是在电源配套的小型涡轮发电单元中，这类转子的稳定运行直接决定了整套设备的能量转换效率与输出稳定性。设计过程中需要重点校核叶片根部的离心应力、轮盘的径向变形量，确保在最高工作转速下，转子的最大变形量不会超过装配预留的间隙值，同时叶片的固有频率要避开工作转速对应的激振频率，防止运行过程中出现共振导致叶片断裂失效。流道设计时要保证相邻叶片之间的流道截面积变化平滑，让流体在流道内的流速变化符合设计预期，避免出现局部流速突变引发的压力脉动，降低设备运行时的振动水平。
