华硕便携移动电源外观结构三维建模

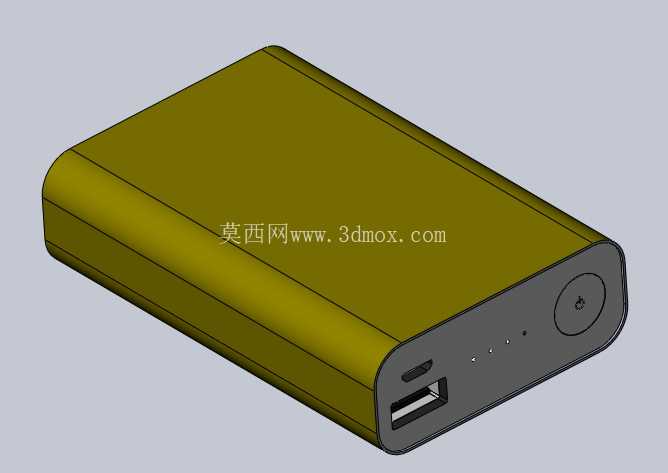

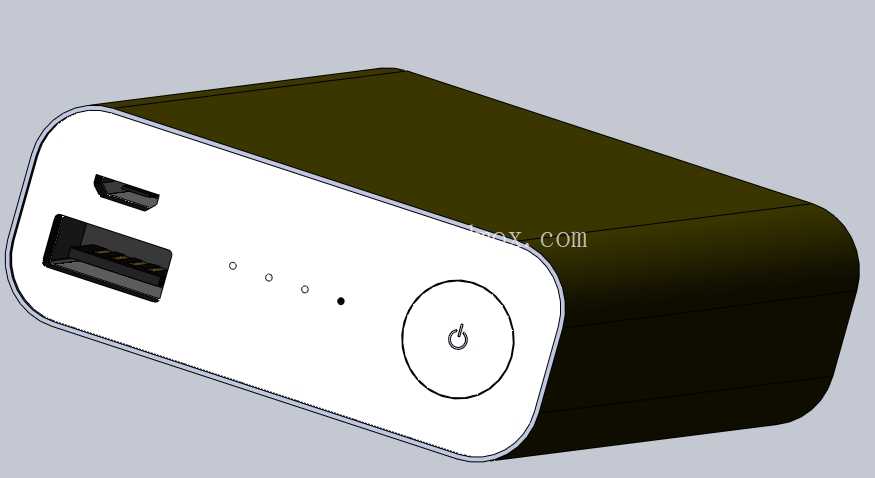

　　日常外出携带电子设备时，移动电源是解决续航焦虑的核心配件，这款便携移动电源的结构设计，完全围绕随身使用场景做了多维度的工程考量。从实际使用场景来看，这类产品主要适配差旅通勤、户外短途出行、应急补电等场景，用户对产品的核心诉求集中在握持手感、接口易用性、状态识别便捷度几个方面，建模过程中需要把这些实际使用需求拆解为具体的结构特征。先看接口区域的设计，端面同时布置了标准USB-A输出接口与Micro USB输入接口，两个接口的位置做了错位排布，避免插拔线材时出现干涉，接口边缘做了0.3mm的倒角处理，既可以在注塑生产时减少披锋，也能引导线材插头顺利对位，降低反复插拔对接口焊盘的侧向应力，提升接口的使用寿命。

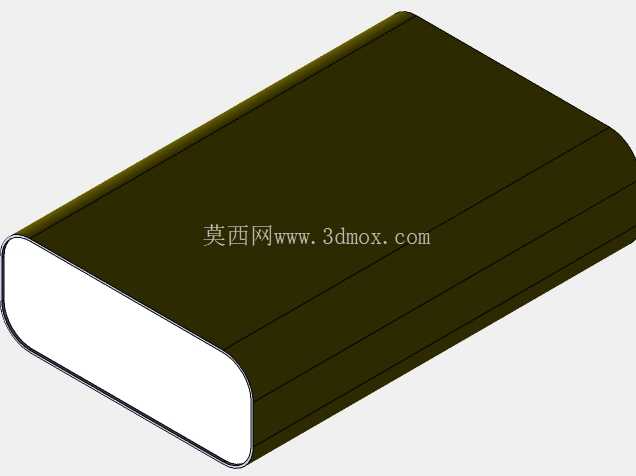

　　接口旁的四个状态指示灯，采用内凹式的沉孔设计，灯孔直径控制在1.2mm，孔壁做了遮光处理，避免灯光串扰，每个指示灯对应25%的剩余电量，用户按压按键时就能快速识别剩余电量，不需要额外的显示屏幕，既控制了整体成本，也降低了产品的功耗。端面的圆形电源按键，按键表面做了同心圆的纹理标识，按键与壳体的配合间隙控制在0.15mm，按键的行程设计为0.8mm，按压反馈清晰，不会出现卡键或者误触的问题，按键周边做了0.5mm的凸台，避免产品平放在桌面时按键被误压触发。整体外形采用圆角长方体的设计，四个侧边的R角做了差异化处理，靠近接口端面的两个侧边R角为8mm，另一侧的侧边R角为12mm，握持时贴合手掌的弧度，长时间握持也不会有硌手的感觉，壳体的上下盖采用卡扣配合的结构，卡扣均匀分布在壳体四周，配合0.2mm的超声线，装配后上下盖的缝隙均匀，不会出现翘边的问题。壳体表面做了哑光晒纹处理，既可以提升握持时的摩擦力，减少滑落的概率，也能避免日常使用中留下指纹和划痕，保持外观的整洁度。

　　从安装边界来看，这款产品的整体尺寸控制在100mm60mm25mm的范围内，可以轻松放入牛仔裤口袋或者小型挎包中，不会占用过多的携带空间，内部的电芯与PCB板之间预留了1mm的缓冲间隙，贴有泡棉胶层，避免日常跌落时电芯与电路板发生碰撞造成损坏。PCB板上的元器件排布做了优化，接口位置与壳体的开孔精准对位，元器件的高度不超过壳体内部的净空高度，避免装配时出现元器件顶壳的问题。在建模过程中，需要重点关注壳体的壁厚均匀性，整体壁厚控制在1.8mm，卡扣位置的壁厚做了减胶处理，避免注塑生产时出现缩水痕，影响外观质量。接口位置的壳体加强筋厚度控制在1.2mm，既可以提升接口位置的结构强度，也不会因为壁厚不均产生注塑缺陷。

　　产品的重量控制在180g左右，携带时不会有明显的坠手感，兼顾了容量与便携性的平衡。另外，产品的边角做了全周R角处理，没有尖锐的棱角，放在口袋中不会刮蹭衣物或者其他随身物品，细节处理完全贴合随身数码配件的使用需求。这类便携移动电源的结构设计，看似简单，实则需要在有限的空间内平衡结构强度、装配工艺、使用手感、外观效果多个维度的需求，建模时每一个倒角、每一处间隙、每一个卡扣的位置，都需要结合实际生产和使用场景反复调整，才能做出既符合生产要求，又能给用户带来良好使用体验的产品。
