USB接口柔性数据传输连接线结构

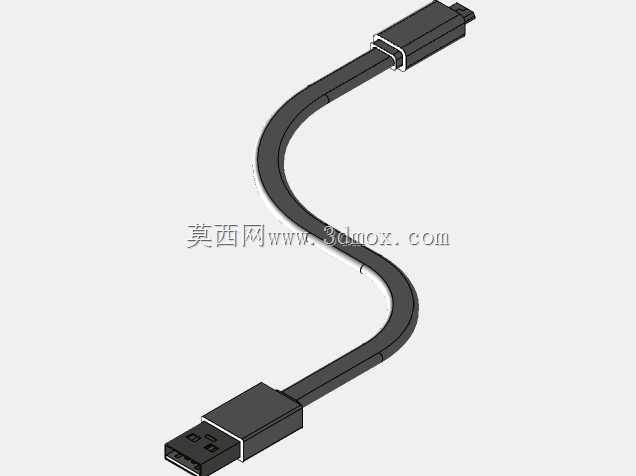

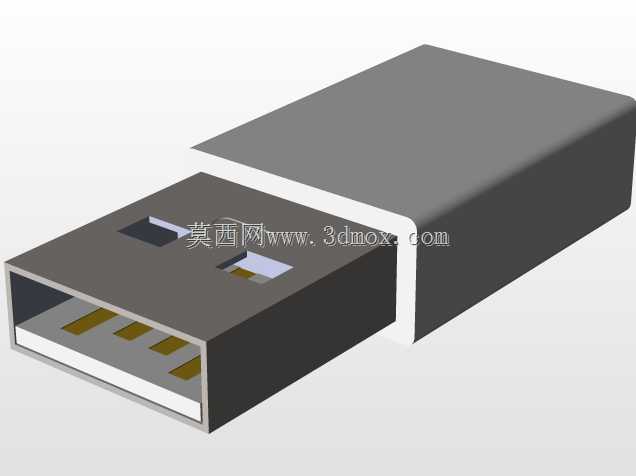

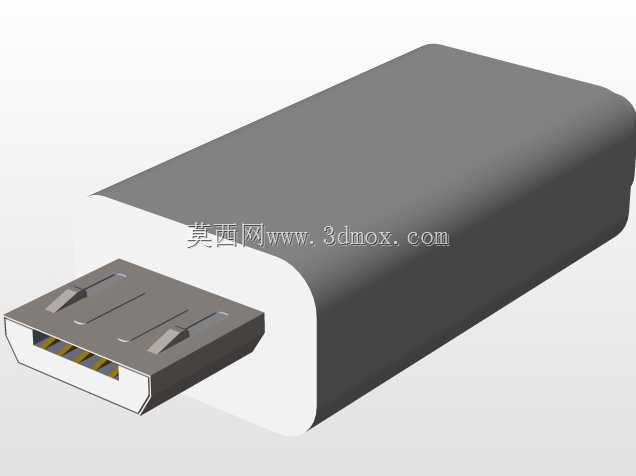

日常电子设备互联场景中，这类柔性传输线承担着终端与外设间的信号、电力传输职能，常见于台式机前置扩展接口、笔记本外接键鼠、办公电话转接模块、消费类数码产品充电与数据同步等场景，是弱电互联领域用量极大的基础连接部件。从结构设计逻辑来看，该传输线两端采用标准USB公端接口，一端为常规Type-A接口适配通用主机端口，另一端为小型接口适配便携终端设备，接口金属外壳做了包边强化处理，避免频繁插拔导致的塑胶基座开裂，内部端子排布遵循通用USB协议定义的引脚定义，保证信号传输的兼容性。线身部分采用柔性弯折设计，建模时还原了线缆自然弯曲的形态，实际产品中线芯外包裹多层屏蔽层与绝缘护套，既可以保证弯折时内部线芯不会因反复疲劳出现断芯问题，也能屏蔽外界电磁干扰对传输信号的影响，线身的弯曲半径控制在合理区间，既满足桌面布线时的走线弧度需求，也不会因过度弯折损伤内部结构。在安装边界层面，两端接口的插拔行程符合通用USB接口的标准尺寸，接口插入端的倒角设计可以引导用户盲插对位，不需要额外的安装固定件，直接插接即可完成连接，线身长度适配桌面短距离互联需求，不会因过长导致桌面布线杂乱，也不会因过短限制设备摆放位置。设计过程中需要重点考量接口与线身衔接处的应力释放结构，也就是常见的网尾结构，该位置是插拔、弯折时应力最集中的区域，建模时还原了衔接处的加厚护套结构，实际生产中该位置会采用硬度稍高的塑胶材质，分散弯折时的应力，延长线缆使用寿命。这类传输线的结构设计看似简单，实则需要平衡柔性、屏蔽性能、结构强度、插拔寿命等多个维度的需求，比如线身外被的材质选择既要保证触感舒适，也要具备一定的耐磨、耐油污性能，适配办公、家用等不同使用环境的磨损需求；接口内部的塑胶基座需要具备足够的尺寸精度，保证端子位置度符合公差要求，避免出现插接过松或过紧、接触不良等问题。在三维建模过程中，线缆部分的柔性形态还原是重点，需要通过扫掠、曲率连续调整等方式还原线缆自然下垂弯曲的真实质感，避免生硬的折线破坏模型真实感，接口部分的细节比如金属壳的卡扣、端子的倒角、塑胶分模线的位置都需要按照实际产品的工艺要求还原，才能让模型具备实际参考价值，可用于产品结构评审、装配干涉检查、展示动画制作等场景。
