带同步带轮输出端的步进电机结构设计

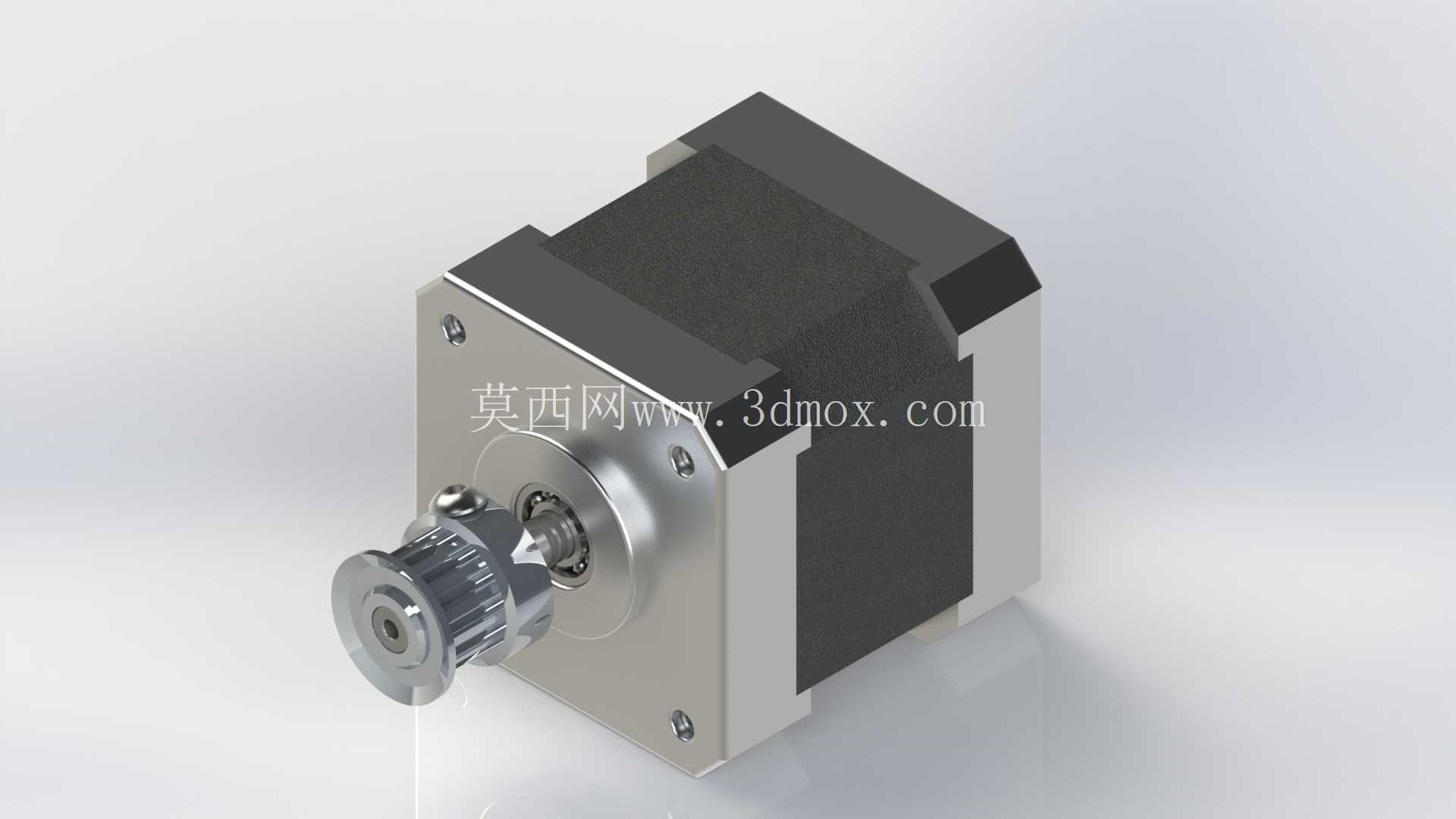

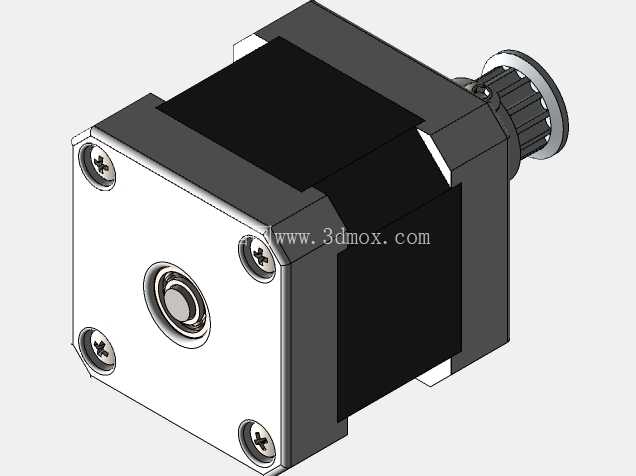

　　这款步进电机的结构设计，首先围绕小型自动化设备的紧凑安装需求展开，输出端直接集成同步带轮的结构，省去了用户额外加装传动轮的装配工序，也避免了二次装夹带来的同轴度误差问题，在3C电子装配、小型输送线、桌面级数控设备这类对安装空间有严格限制的场景中，能有效缩减动力端的整体轴向尺寸。从实际选型适配的角度看，电机本体采用方形安装法兰结构，四个安装孔位对称分布在端角位置，安装时可以从四个方向适配不同的机架固定面，不管是卧式贴装在设备基板上，还是立式挂载在运动模组侧面，都能保证安装基准面的贴合度，不会出现单侧受力导致的输出轴偏磨问题。

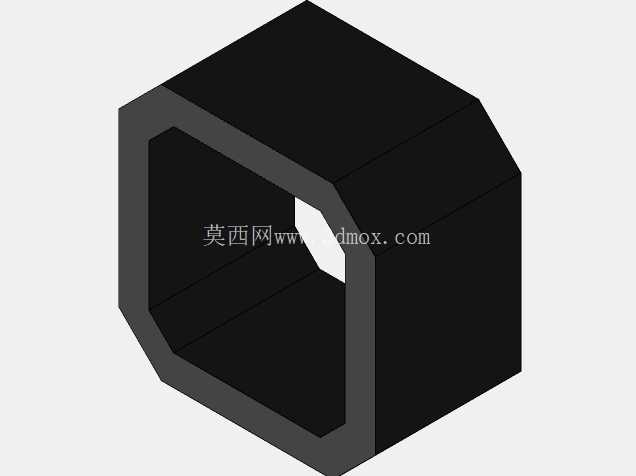

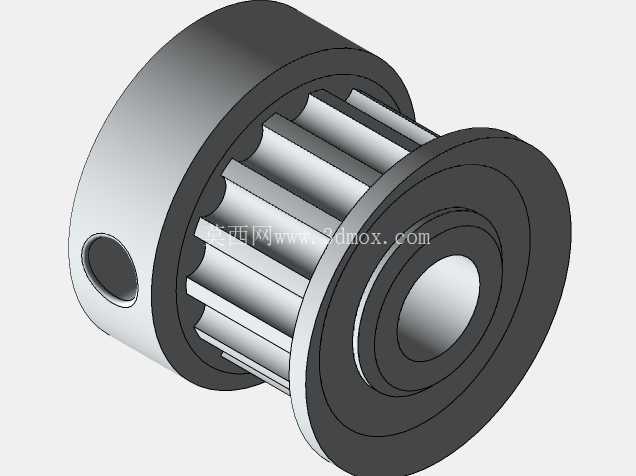

　　电机的定子外壳采用分段式拼接结构，中段的散热壳体做了平面切边处理，既可以在安装时作为定位基准面，也能增大壳体和空气的接触面积，在设备长时间连续运行的工况下，能更快将绕组产生的热量传导出去，避免温升过高导致的扭矩衰减。输出端的同步带轮采用紧定螺钉锁紧的固定方式，和电机输出轴的配合段做了D型切面设计，相比光轴靠摩擦力锁紧的结构，能承受更大的瞬时传动扭矩，在频繁正反转的启停工况下，不会出现轮体和输出轴相对打滑的问题，传动精度更稳定。设计过程中特意控制了输出轴的伸出长度，同步带轮安装到位后，轮体端面和电机前端盖之间预留了0.2mm的间隙，既不会因为间隙过大导致带轮运行时攒动，也不会因为间隙过小出现轮体和端盖摩擦的异响问题。

　　电机后端的编码器安装位做了内嵌式设计，不会额外增加电机的整体长度，适配需要做闭环控制的升级场景时，不用改动原有安装尺寸就能直接加装编码器组件，不用重新调整设备上的电机安装位。从安装边界尺寸来看，电机本体的方形截面边长适配市面上主流的42、57系列步进电机安装孔距，用户在做旧设备升级替换时，不用重新加工安装板的孔位，直接替换原有电机就能完成动力端的升级，同步带轮的齿形采用标准的MXL型齿距，适配市面上常规的同步带规格，不用单独定制传动带就能直接完成传动链路的搭建。

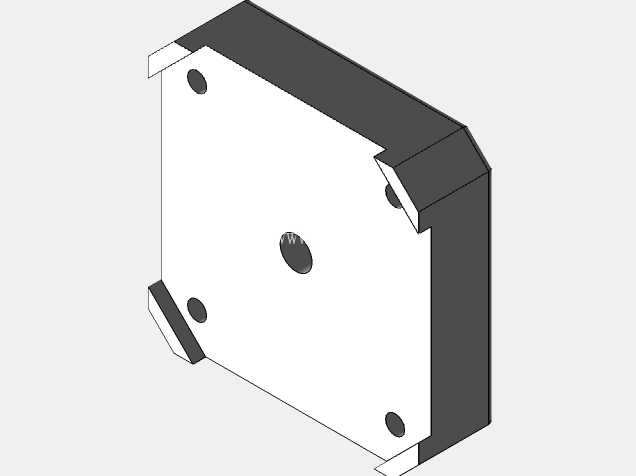

　　电机前端盖的轴承位采用过盈配合压装结构，轴承外圈和端盖的配合公差控制在0.01-0.02mm之间，既能保证轴承外圈不会随轴转动，也不会因为过盈量过大导致轴承内圈变形、运行阻力增大。输出轴的径向跳动量控制在0.02mm以内，搭配同步带传动时，能保证带轮的运行平稳性，不会出现带边磨损过快、传动噪音过大的问题。在实际设备应用中，这类集成带轮的步进电机常被用在小型点胶设备的X/Y轴传动、标签送料机构的动力驱动、小型分拣设备的拨轮驱动这类场景，相比需要自行加装传动轮的电机结构，能减少装配环节的零件数量，降低装配工人的调机难度，也能避免因为自行装夹带轮导致的动平衡问题，设备批量组装时的一致性更好。电机的引线从壳体侧面引出，出线口做了防弯折的护套结构，在设备运动过程中引线反复弯折的工况下，能避免线芯断裂的问题，引线的排布方向也可以根据安装需求调整，不会和周边的结构件产生干涉。
