施乐百ZAtop系列升降机无齿轮驱动结构

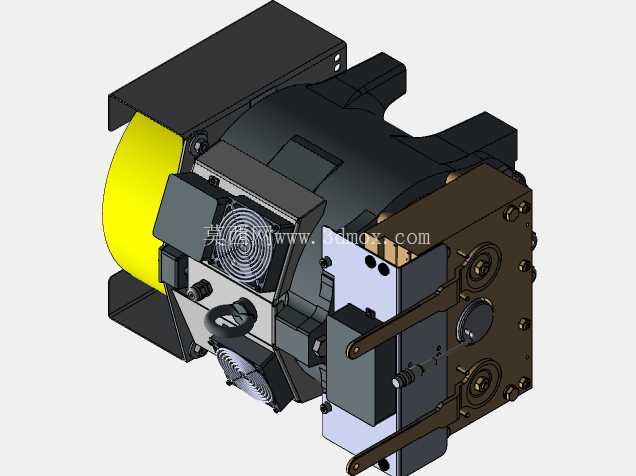

　　在垂直升降类运输设备的动力端选型环节，无齿轮驱动结构的应用占比正在持续提升，这类结构省去了传统减速机构的中间传动环节，从根源上降低了多级齿轮啮合带来的传动损耗、运行噪音与后期维护点位，尤其适配中高速乘客电梯、重载工业货梯这类对运行平稳性、启停精度要求较高的场景。本次拆解呈现的这款驱动单元，是施乐百ZAtop系列的SM200规格无齿轮驱动结构，整体采用集成化布局设计，将动力输出、制动组件、散热模块、安装基座整合为单一整体单元，大幅压缩了设备在井道顶部机房内的占用空间，对于小尺寸机房甚至无机房的升降设备布局适配性更强。从结构设计逻辑来看，该单元的动力输出端直接与曳引轮做刚性同轴连接，输出轴采用大直径短跨距设计，可在承载额定曳引负载时将轴系挠度控制在微米级，避免长期运行出现轴系偏磨、制动间隙偏移等问题。制动模块采用双组独立常闭式制动器布局，分别布置在输出端两侧的安装法兰面上，两组制动器可独立动作实现制动冗余，即使单组制动组件出现摩擦片磨损、弹力衰减等异常，另一组仍可提供额定制动力矩，满足升降设备的安全规范要求。

　　散热部分没有采用传统的端盖内置风扇结构，而是在主机非输出端设置独立的轴流散热风扇，同时在主机壳体表面设计了阵列式轴向散热筋，气流可顺着散热筋方向覆盖整个主机壳体表面，即使在长时间重载连续运行工况下，也能将绕组温升控制在绝缘等级允许的范围内，避免高温导致的磁钢退磁、绝缘老化问题。安装接口部分，主机底部设置了两组带定位销孔的L型安装支座，支座与主机壳体采用一体化铸造成型，安装面经过精加工处理，可直接与机房内的承重钢梁做螺栓固定，定位销孔可保证安装时的同轴度精度，省去现场安装时反复调整主机水平度、输出轴与曳引轮对中度的工序。

　　侧面预留的编码器安装位采用沉孔式防护设计，可避免现场安装、运维过程中磕碰损坏编码器，同时编码器与输出轴采用无间隙联轴器连接，可精准采集输出轴的实时转速与转角位置，为升降设备的平层精度控制、速度闭环调节提供准确的位置反馈。从安装边界尺寸来看，该单元的整体外轮廓没有突出的冗余结构，所有外接接线端子、手动松闸装置都布置在主机侧面的防护盖板内，不会额外占用横向安装空间，在做机房布局设计时，只需预留主机本体的安装尺寸，加上侧面接线、手动操作的最小操作空间即可完成布局，对于紧凑空间的适配性远优于传统带减速箱的曳引机组。在实际应用场景中，这类无齿轮驱动单元除了常规的乘客电梯、载货电梯场景，还可适配施工升降机、立体车库的垂直提升单元、工业生产线的垂直升降工位等场景，由于没有齿轮油润滑的需求，不存在齿轮油渗漏、定期更换齿轮油的维护项，运维成本相比传统减速式曳引机组可降低六成以上。设计过程中，该结构的磁路采用内置式永磁体布局，可在输出相同扭矩的前提下缩小定子与转子的径向尺寸，同时降低磁钢在高速运行时的脱落风险，绕组采用分布式短距绕组设计，可有效降低运行时的转矩脉动，让升降过程的加减速更平顺，减少轿厢内的顿挫感。

　　主机的曳引轮部分采用高耐磨球墨铸铁材质，轮槽经过精加工与表面淬火处理，可匹配不同直径的曳引钢丝绳，轮槽的型线设计可保证钢丝绳与轮槽的接触应力均匀分布，避免钢丝绳出现局部过度磨损，延长钢丝绳的更换周期。手动松闸装置采用内置式杠杆结构，在断电应急状态下，运维人员可通过专用扳手在主机侧面操作松闸手柄，实现轿厢的手动盘车移动，操作力经过杠杆放大后，单人即可完成松闸操作，无需额外的辅助工具。整体结构的所有外露金属部件都做了防腐涂层处理，可适配机房内多尘、湿度波动的环境，即使在南方高湿地区的机房环境下长期运行，也不会出现壳体锈蚀、连接螺栓锈死的问题。
