气动回转驱动执行组件结构设计

　　从实际功能来看，该组件可将压缩空气的压力能转换为定轴回转的机械能，输出端的伸出轴可直接连接负载转盘、小型摆臂、辊筒驱动端，也可通过联轴器连接凸轮、槽轮等间歇传动机构，实现工位切换、工件翻转、轻载输送辊驱动等动作，相比叶片式气动马达，这种带集成安装基座的结构不需要额外设计安装支架，可直接通过基座两侧的定位凸台与安装孔固定在设备型材框架或安装板上，减少现场装配的配做工作量。在轻工自动化生产线、小型气动工装夹具、移动式气动设备的动力单元设计中，这类气动回转执行组件的应用场景十分广泛，不同于电动回转部件需要配套电控线路与防护结构，气动驱动的组件可直接接入工厂现有压缩空气管网，在有防爆要求的涂装车间、粉尘浓度较高的粉体加工工位、潮湿的清洗作业段都能稳定运行，不需要额外做电气绝缘与隔爆处理，适配多数无电源配套的简易自动化工位动力需求。

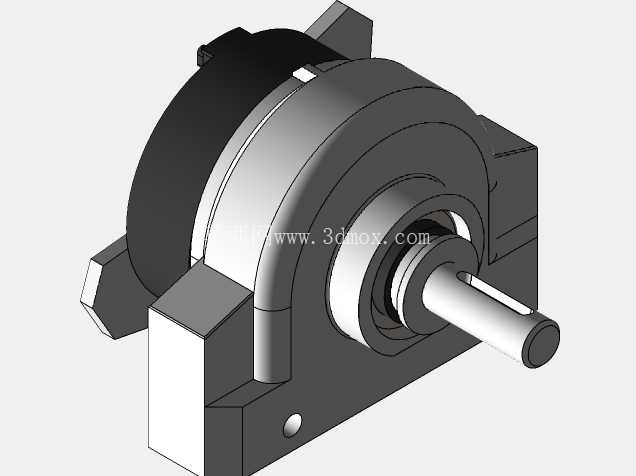

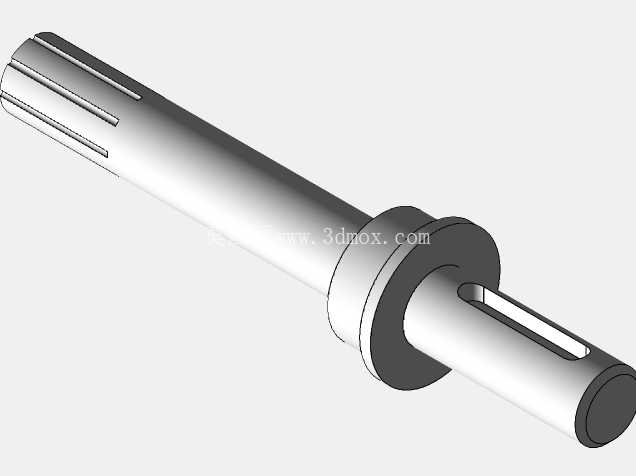

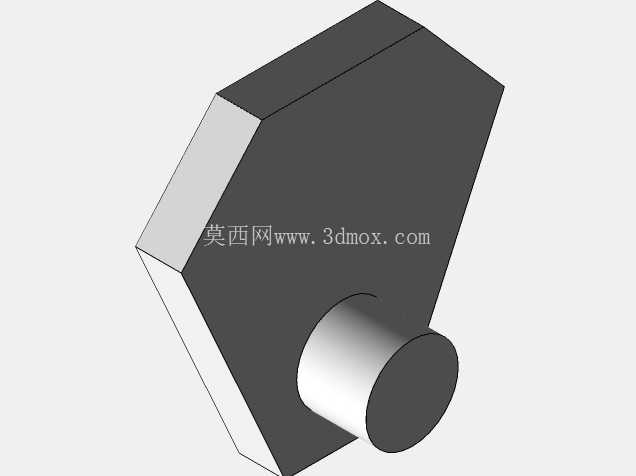

　　设计思路上，整体采用同轴式布局，动力腔、传动段、输出轴保持同一轴线，最大限度压缩径向安装尺寸，主体外壳采用一体化铸造成型的阶梯式圆柱结构，外壳侧面预留的气路接口可直接连接快插式气管接头，不需要额外设计气路转接块；输出轴采用阶梯轴设计，靠近腔体一侧做轴肩定位，配合密封件防止腔体内压缩空气泄漏，轴端预留的平面可配合紧定螺钉固定连接的传动件，避免负载回转时出现轴与连接件的相对滑动。

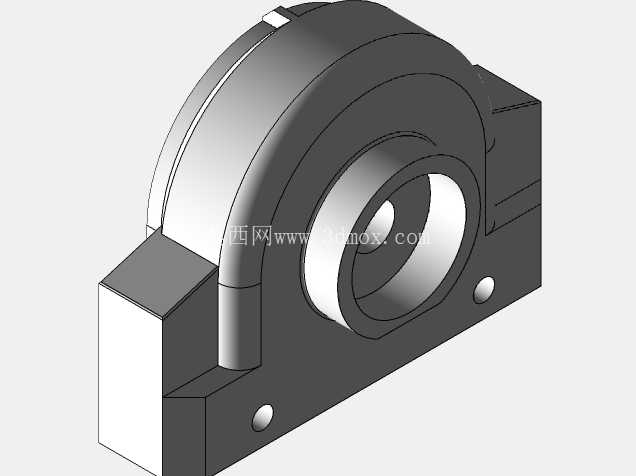

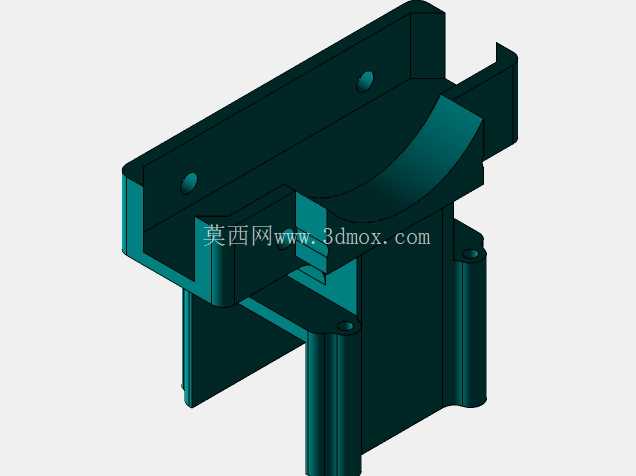

　　基座部分做了对称式的安装支脚设计，两个支脚的安装孔中心距与输出轴的中心高度保持固定公差，安装时可直接卡入预设的安装槽内做初定位，再通过螺栓锁紧，不需要反复调整输出轴的同轴度；输出轴的伸出长度经过适配性设计，既可以直接连接标准联轴器，也可以在伸出端加装同步带轮、链轮等传动件，不会因为轴伸过长导致悬臂负载下的轴端挠曲变形，也不会因为轴伸过短导致连接件与端盖产生干涉。从安装边界来看，组件的最大径向尺寸集中在动力腔体段，安装时需要在腔体周边预留至少15mm的操作空间，方便气管接头的插拔与日常维护时的密封件更换，轴向尺寸上从安装支脚的定位面到输出轴端面的距离适配多数标准型材的安装面高度，不需要额外加装垫高块；两侧的安装支脚做了下沉式的螺栓孔设计，锁紧螺栓的头部不会突出支脚表面，可直接贴平安装面固定，减少整体安装后的占用空间。

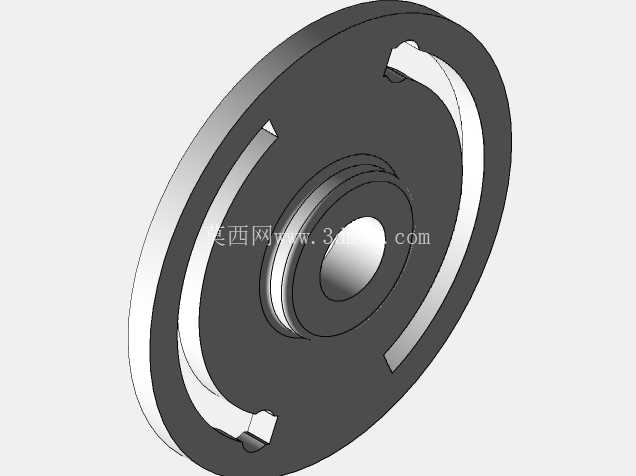

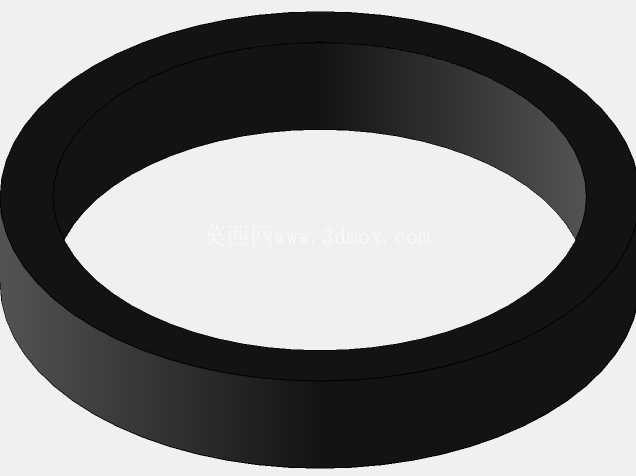

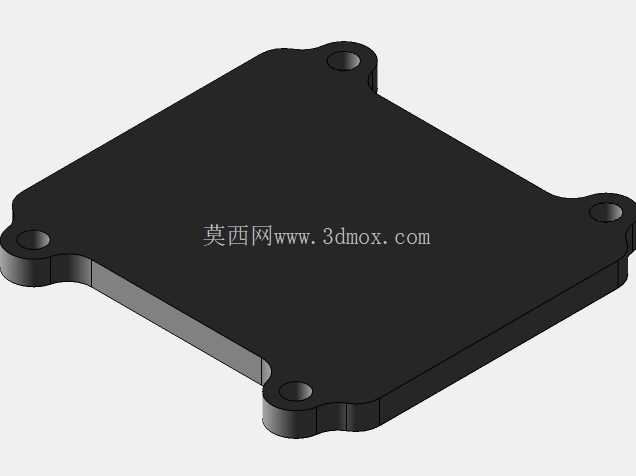

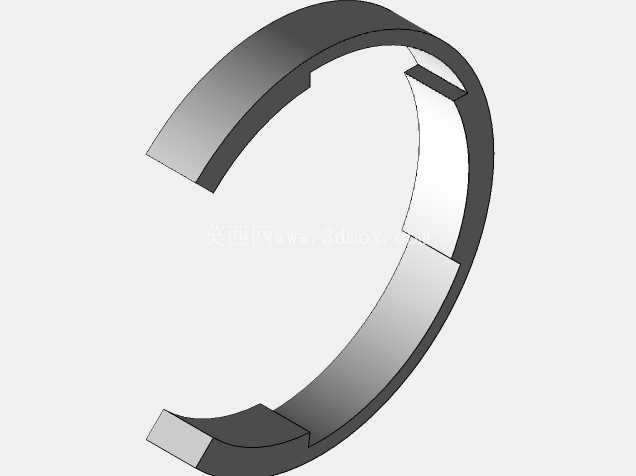

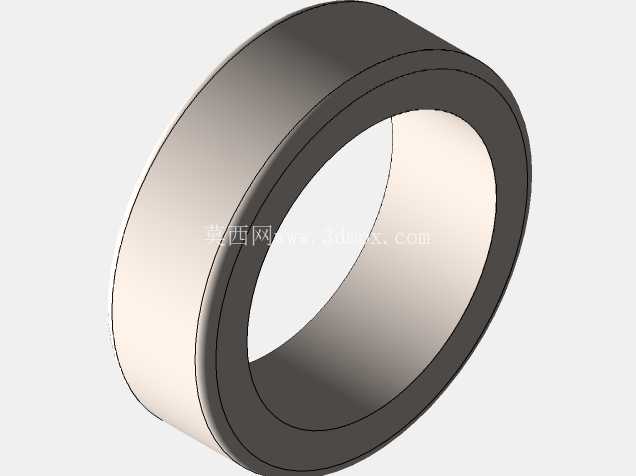

　　在结构细节处理上，端盖与主体腔体的连接采用内六角螺钉锁紧，配合端面的密封槽安装O型密封圈，保证腔体在额定工作气压下不会出现漏气问题，输出轴与端盖的配合位置采用防尘圈加密封圈的双重密封结构，既可以防止外界的粉尘、切削液进入腔体内部磨损传动部件，也可以避免腔体内的润滑脂随着轴的回转向外渗漏。这类组件在选型替换时，可直接匹配原有安装孔位与轴伸尺寸，不需要改动原有设备的安装结构，在老旧气动设备的维护更换、小型自动化专机的快速设计搭建中，能够大幅缩短设计与装配周期，减少非标定制结构件的加工成本，同时气动驱动的特性可通过调节进气压力灵活调整输出扭矩与回转速度，适配不同负载工况下的使用需求，在轻载回转工位的应用中相比电动驱动方案具备更高的性价比与环境适配性。
