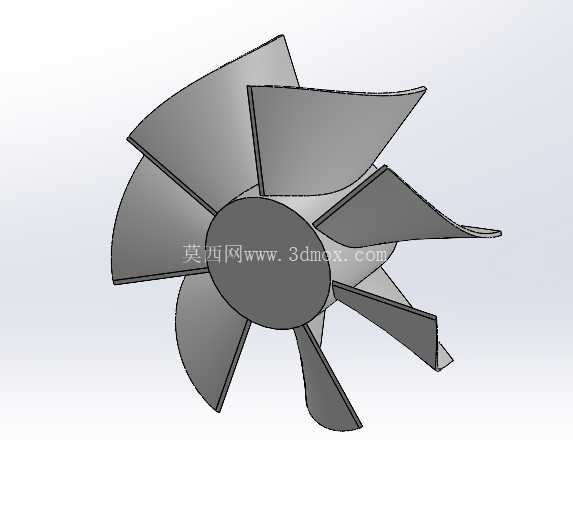

从结构设计逻辑来看,这款扇叶采用七叶不等距布局的思路,首先是规避了等距叶片旋转时容易产生的特定频率共振问题,减少扇叶高速旋转时和设备壳体产生的谐振噪音,同时七叶的结构相比常见的三叶、五叶结构,在相同转速下可以输出更连续的气流,不会出现明显的气流脉冲,让散热风道内的风压更平稳,避免因为气流波动导致的局部散热死角。每一片扇叶的翼型都做了变截面扭曲处理,从叶根到叶梢的安装角逐步递减,这个设计是为了匹配扇叶旋转时不同半径位置的线速度差异——叶根位置线速度低,更大的安装角可以提升该区域的气流推动效率,叶梢位置线速度最高,减小安装角可以降低叶梢位置的气流紊流,减少无用的功率损耗,同时也能降低叶梢和空气摩擦产生的涡流噪音。在工业电控柜、小型电源设备、紧凑型工业机组的散热设计环节里,这类轴流结构的排气扇是风冷系统里最基础也最核心的执行部件,它的核心作用是通过扇叶的定向旋转,在密闭或半密闭的设备腔体内形成稳定的定向气流,把元器件工作产生的积热带出设备外部,避免腔体内温度持续升高超过电子元件、绝缘材料的耐受阈值,保障设备长期运行的稳定性。不同于民用场景的排气扇,工业设备配套的冷却排气扇不需要兼顾静音、装饰性这类附加属性,所有结构设计都围绕风量效率、安装适配性、长期运行可靠性展开。
扇叶中心的轮毂部分做了圆弧过渡的整流造型,不是简单的平面结构,这个设计可以减少轮毂正面的气流滞止区,让进入扇叶工作面的气流更平顺,避免轮毂位置形成乱流干扰扇叶中段的气流输出。在安装边界的设计上,这类排气扇一般适配标准的方形安装开孔,扇叶的旋转外径比安装开孔的内径小3-5mm,预留足够的安全间隙,避免扇叶旋转时因为装配公差、长期运行的轴承窜动碰到安装框体;轮毂中心的轴孔位置预留了标准的电机轴配合尺寸,同时设计了轴向的定位止口,装配时可以直接和电机端盖的止口配合,不需要额外调整同轴度,降低装配的难度。实际应用中,这类排气扇一般搭配防护网使用,在进气侧加装金属防护网避免异物吸入卡滞扇叶,出气侧可以根据需求加装导风罩,把排出的热风引导到设备外部指定方向,避免热风在设备周边循环被再次吸入进气侧,降低散热效率。从结构强度的设计考量来看,扇叶的每个叶片根部都做了加厚的圆角过渡,避免长期旋转时的应力集中导致叶片根部断裂,叶片的厚度从根部到梢部逐步减薄,在保证结构强度的前提下尽可能降低扇叶整体的转动惯量,减少电机启动时的负载冲击,同时也能降低材料的用量。
在风道匹配上,这类排气扇适合的工作场景是系统风阻不超过30Pa的风冷系统,比如小型电源变压器腔体、工控机箱、小型焊接设备的散热环节,如果是高风阻的场景比如带密集散热鳍片的大功率设备散热,就需要调整扇叶的安装角提升静压输出,但这款扇叶的设计定位就是中低风阻下的大流量通风,所以翼型的设计更偏向大风量低风压的特性。实际选型时,需要确认扇叶的旋转方向和气流方向的匹配,这款扇叶的翼型是按照顺时针旋转(从进气侧看)时向轮毂后侧排气设计的,如果反向旋转,风量会下降40%以上,同时风压也会大幅衰减,无法满足散热需求。
另外扇叶的材质一般选用ABS或者PP工程塑料注塑成型,这类材料有足够的韧性,长期在60摄氏度以内的工作环境下不会出现明显的形变,同时材料本身的阻尼特性可以吸收一部分叶片旋转的振动,降低整体的运行噪音。在装配公差的控制上,扇叶的整体动平衡等级需要达到G6.3以上,也就是在额定转速下,扇叶的剩余不平衡量产生的振动不会导致电机轴承的额外磨损,也不会让设备壳体产生明显的振动传递,所以建模时每个叶片的曲面偏差需要控制在0.1mm以内,避免因为曲面造型的偏差导致动平衡超标。
