UF25G系列交流管轴流风机结构设计

项目分类:风扇 发布时间:2025-02-16 ID:930576
  • UF25G系列交流管轴流风机结构设计
  • UF25G系列交流管轴流风机结构设计
  • UF25G系列交流管轴流风机结构设计
  • UF25G系列交流管轴流风机结构设计
  • UF25G系列交流管轴流风机结构设计
  • UF25G系列交流管轴流风机结构设计

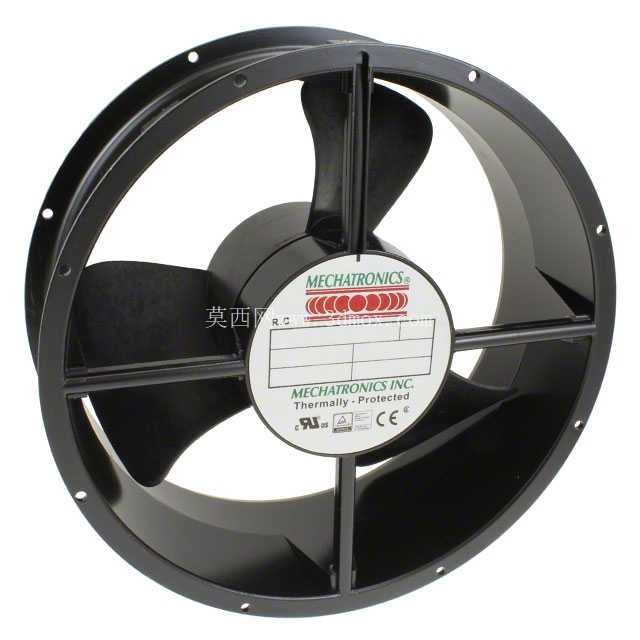

  在工业电控柜散热、小型设备风道通风、厂房局部排风这类场景里,管装式轴流风机的选型一直是结构工程师常接触的内容,这款UF25G(CB)系列交流管轴流风机的三维结构,完全贴合实际量产产品的装配逻辑做了还原,能直接用于设备风道的干涉检查、安装位匹配校核工作。从实际使用场景来看,这类圆筒式轴流风机不需要额外做风筒适配,本身的筒状壳体就是风道的一部分,直接嵌入对应直径的安装孔位或者对接圆形风管就能使用,相比方形壁式轴流风机,在圆形风道布局的设备里能减少风道变径带来的风阻损失,常见于小型工业电源柜的顶部排风、焊接工位的局部排烟、电子设备舱的强制风冷回路里,靠轴向推动空气形成定向气流,带走元器件或者作业区域产生的积热。

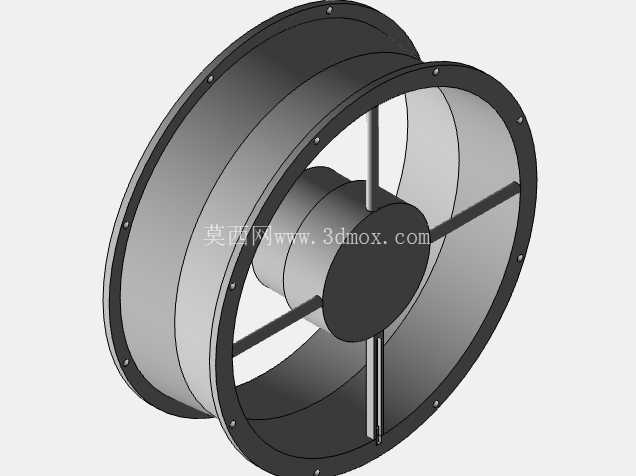

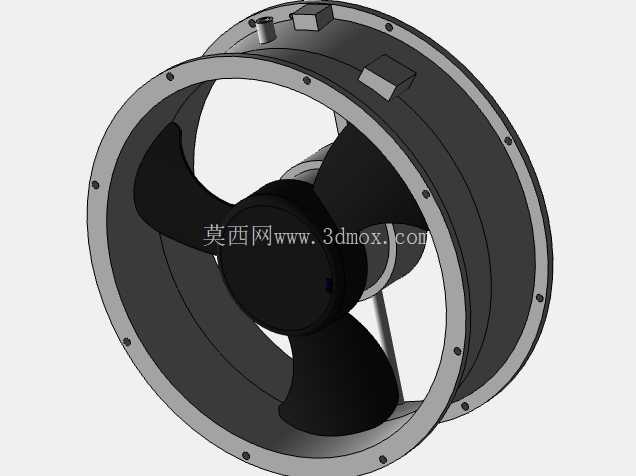

  从结构设计思路来看,整个模型做了完整的装配层级拆分:最外侧的金属风筒采用卷边法兰结构,法兰面上均匀分布的安装孔位,是用来配合螺栓将风机固定在安装面板或者风管法兰上的,风筒内壁做了导流圆弧过渡,避免气流在筒壁处形成紊流产生额外噪音;风筒外侧预留的接线盒结构,是用来容纳电源接线端子的,做了凸起的防水台结构,能避免凝露或者少量溅水直接渗入接线部位,符合工业场景的基础防护要求。内部的叶轮采用三叶片后掠式设计,叶片的曲面弧度是按照轴流风机的气动特性做的优化,在额定转速下能保证气流沿轴向平稳推出,不会产生明显的径向紊流,叶片根部和轮毂做了加厚过渡,能降低长期高速运转下的应力集中问题,轮毂中心的安装位直接适配配套的交流电机输出轴,电机通过支架固定在风筒内部的中心位置,支架的筋条做了流线型修型,尽可能减少对气流的阻挡。

  尺寸边界上,这款风机的整体外径对应254mm的规格,轴向总长度为89mm,安装时需要预留的空间要略大于这个尺寸:径向方向要留出至少5mm的安装间隙方便对位,轴向方向要考虑接线盒的凸起高度以及接线的弯折空间,至少预留120mm的轴向深度才不会出现安装干涉。法兰面上的安装孔是沿圆周均匀分布的,建模时已经按照实际产品的孔位间距做了定位,选型时可以直接提取孔位坐标来做安装面板的开孔图,不需要再反复核对实物尺寸。

  从功能特性来说,这类交流供电的轴流风机不需要额外搭配驱动电源,直接接入对应电压的工频交流电就能运转,相比直流风机在工业固定设备里的布线更简便,三叶片的结构在保证风量的同时,运转噪音比多叶片高速风机更低,适合在有人值守的设备区域长期连续运转。建模时还原了所有的装配细节,包括风筒法兰的固定螺丝位、接线盒的盖板结构、叶轮和轮毂的连接细节,不管是用来做设备的散热系统仿真前置建模,还是做安装结构的适配设计,都能直接调用,不需要再重新测绘基础外形。在做设备结构布局时,这类圆筒风机的进出风侧都要预留一定的直段风道距离,进风侧至少留30mm的空间不要有遮挡物,出风侧不要直接紧贴直角弯头,否则会大幅降低实际通风效率,这些实际安装的注意点,在模型的结构比例上也能直观体现,方便设计人员在布局阶段就规避不合理的安装位置。
