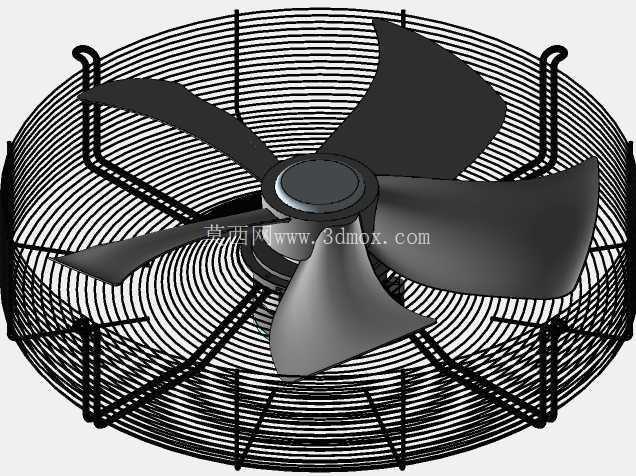

EBM外转子轴流散热风机结构设计

　　这款轴流风机的三维结构完整还原了外转子式散热风机的全部装配细节，从风叶曲面到防护网罩的每一处弯折都做了精准还原，可直接用于通风散热类设备的选型校核与结构适配设计。在冷链机组、机房精密空调、工业机柜散热、冷凝机组排风这类场景中，这类风机是核心的换热驱动部件，负责带动空气强制流过换热翅片或者设备发热区域，把积聚的热量快速带走，保证设备运行温度维持在合理区间。

　　从结构设计逻辑来看，这款风机采用外转子电机直驱风叶的结构，省去了传统内转子电机需要的皮带传动或者联轴器连接结构，整体轴向尺寸更紧凑，电机转子直接和轮毂集成，转动惯量匹配经过优化，运行时的动平衡表现更好，长时间运行的振动幅度控制在较低水平。风叶采用五叶后掠式曲面设计，叶型的扭转角度从叶根到叶缘做了连续渐变处理，叶根处安装角更大，保证轮毂附近的空气不会形成紊流死区，叶缘处安装角收窄，降低叶尖涡流带来的气动噪声，同时提升风压输出的稳定性，在同等转速下，这种叶型比平直叶片的送风效率高出不少，也能避免高转速下的气流喘振问题。

　　防护网罩采用钢丝一体弯折焊接成型，网圈的环形支撑筋做了等距分布，径向钢丝和环形支撑的焊点位置都做了圆滑过渡，既不会割伤安装维护人员，也能避免钢丝突出干扰风叶转动，网罩的边缘预留了和风机外框适配的安装卡扣位，装配时不需要额外打孔，直接卡入外框的卡槽再用紧固件锁紧即可，安装效率更高。风机的外框采用翻边结构设计，四个角预留了标准安装孔位，孔位的中心距符合行业通用安装尺寸，替换同规格旧风机时不需要重新在安装面板上打孔，适配性更强。

　　从安装边界来看，这款风机的整体外轮廓为圆形，轴向安装深度包含网罩、风叶、电机主体的全部尺寸，安装时需要在面板后方预留足够的安全间隙，保证风叶转动时不会和后方的管线、换热翅片发生剐蹭，进风侧的网罩和障碍物之间也要预留不小于风叶半径的进风空间，避免进风阻力过大导致风量衰减。接线端设置在电机侧方的接线盒内，接线盒的出线口预留了防水接头安装位，在户外或者高湿度场景使用时，可以搭配防水格兰头实现接线部位的防护，避免凝露或者溅水导致的电路故障。

　　在实际选型适配时，这款风机的风叶曲面参数可以直接导入流体仿真软件，结合具体的散热风道结构模拟不同转速下的风量、风压分布，提前预判风道内的涡流区域，优化整体散热结构设计，不需要再重新测绘风叶参数，能大幅缩短散热系统的开发周期。模型的所有装配关系都和实际产品一致，紧固件的规格、安装配合的公差都做了对应还原，做干涉检查时可以直接模拟装配过程，提前发现安装时可能出现的结构冲突问题，比如网罩和风叶的间隙、电机和安装面板的配合尺寸等，避免实际加工装配时出现尺寸不匹配的问题。

　　针对不同的使用场景，这款风机的结构还可以做适配调整，比如在高粉尘场景使用时，可以在网罩外侧加装防尘滤网，模型预留了滤网的安装空间，不需要改动主体结构就能完成适配；在需要降噪的场景，可以在安装孔位处加装橡胶减震垫，模型里的安装孔深度足够容纳标准规格的减震垫，不会出现减震垫压缩后螺栓长度不足的问题。风叶的材质通常采用改性ABS或者压铸铝合金，模型里的风叶壁厚做了等壁厚设计，符合注塑或者压铸的工艺要求，拔模角度也做了对应处理，直接导出工程图就能用于开模生产，不需要再做工艺性修正。电机部分的散热筋结构沿着外转子圆周等距分布，转动时可以带动空气流过散热筋表面，带走电机自身运行产生的热量，保证电机长时间满负荷运行时不会出现过热退磁的问题，延长风机的整体使用寿命。
