便携式开架汽油发电机组结构设计

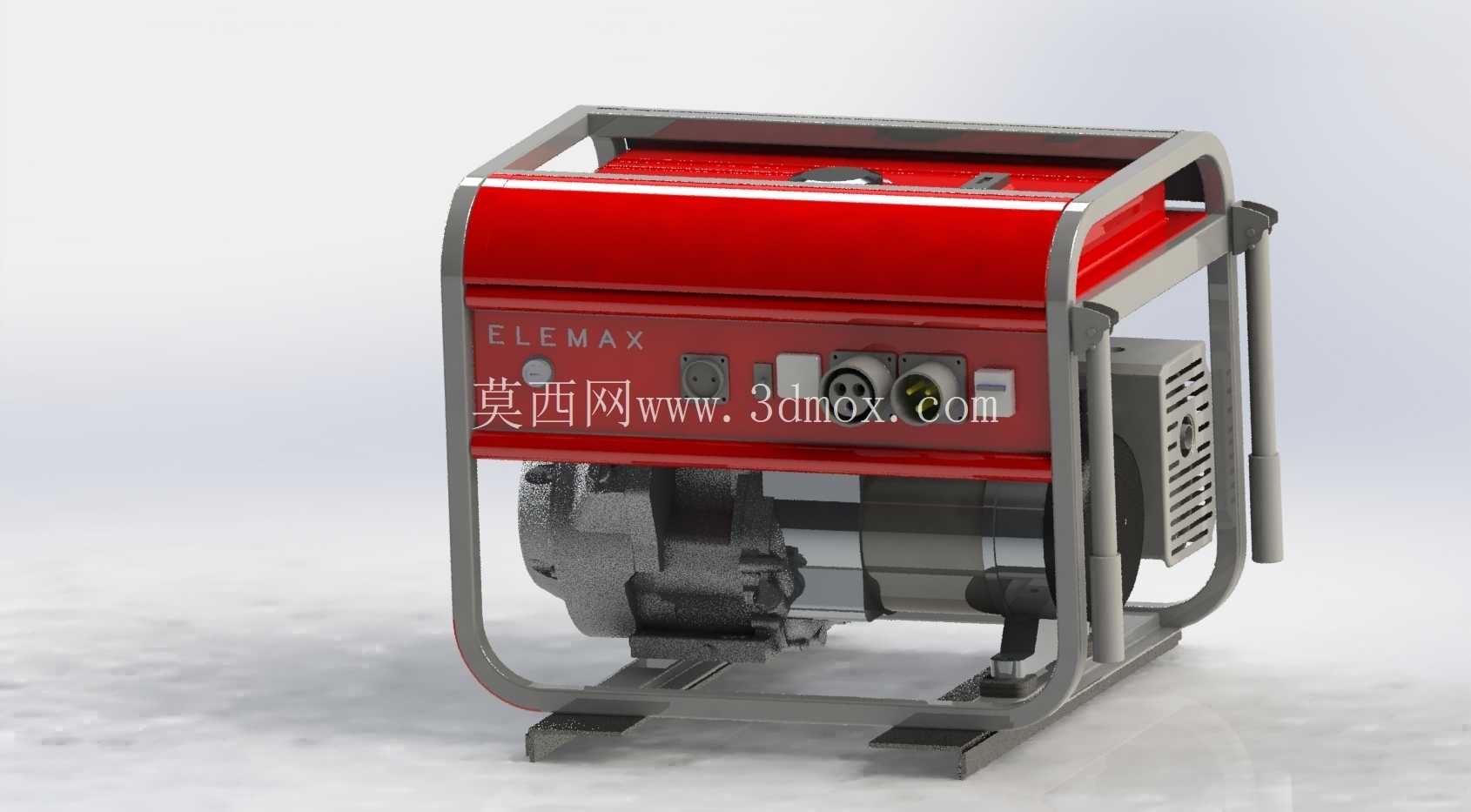

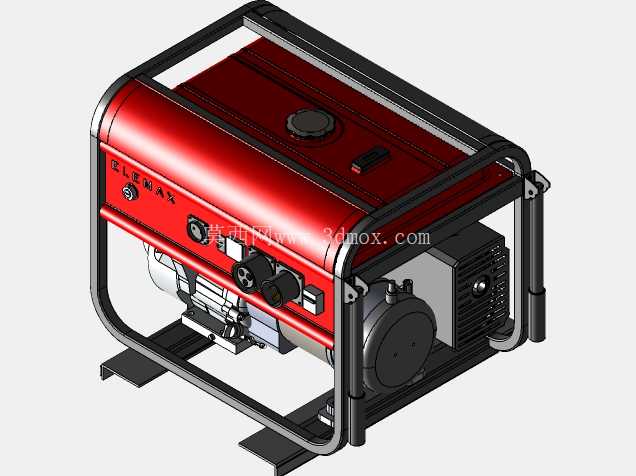

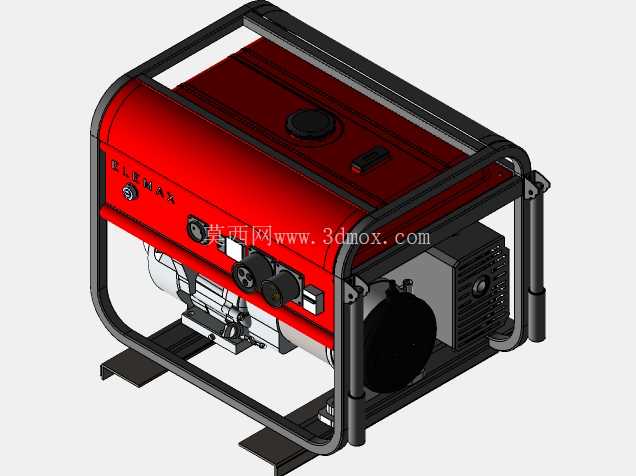

　　这款开架式便携动力单元的三维结构，核心围绕户外无电网场景的临时供电需求搭建，常见于野外作业班组临时用电、家庭应急备电、小型户外施工点位供电、抢险作业现场临时电源供给等场景，区别于封闭式静音机组，开架结构的设计初衷首先是平衡散热效率与整机重量，在保证连续运行散热能力的前提下，尽可能压缩冗余结构重量，满足单人短距离搬运转移的使用需求。从结构布局来看，整机采用管式框架作为承载主体，框架使用圆管弯折焊接成型，底部设置四个带减震垫的支撑脚，直接承接动力端与发电端的运行振动，避免振动直接传递到放置面，同时框架上部的弯折结构直接作为提抬受力点，不需要额外加装搬运把手，减少了独立把手的零件数量与装配工序。

　　动力端与发电端采用同轴直连结构，省去了皮带传动或齿轮传动的中间环节，既压缩了整机的轴向尺寸，也减少了传动环节的功率损耗，动力端的油箱直接布置在机组最上方，利用重力实现燃油自流供给，省去了额外的燃油输送泵结构，供油可靠性更高，同时油箱顶部的注油口位置突出于框架上沿，加注燃油时不需要拆解额外护板，日常维护操作更便捷。控制面板布置在机组正面的侧方位置，面板上集成了电源输出插座、电压调节旋钮、运行状态指示灯、电源开关等元件，所有操作元件的高度都处于成年人站立操作的舒适区间，不需要弯腰或者蹲下就能完成接线、启停、参数查看的操作，面板外侧预留了防水胶圈的安装槽位，户外使用时可以减少雨水溅入造成的电路故障。

　　排气与散热结构布置在机组的侧端面，散热风扇与动力端曲轴直连，曲轴转动时直接带动风扇产生轴向气流，气流依次掠过动力缸体散热鳍片、发电端线圈外壳，最后从侧方的格栅护罩排出，整个风道没有多余的遮挡结构，散热风阻更低，连续满负荷运行时，缸体与线圈的温度可以稳定控制在材料允许的工作区间内。从安装边界尺寸来看，整机的长宽尺寸控制在常规家用车后备箱的容纳范围内，高度不超过成年人腰部位置，放置在地面时操作面板的高度刚好适配站立操作的视线范围，底部支撑脚的间距经过匹配设计，放置在不太平整的泥土地面时，四个支撑脚可以通过小幅的形变适配地面坡度，不会出现整机晃动的情况。

　　框架的管材壁厚经过受力校核，在满足搬运抬升受力强度的前提下，尽可能减小管壁厚度控制整机重量，框架所有的弯折位置都做了圆弧过渡，没有尖锐的棱角，搬运过程中不会划伤操作人员。接线位置的插座采用通用制式接口，可以直接匹配常规的民用电源插头，不需要额外的转接线材，输出回路设置了独立的过载保护结构，当外接负载超过额定功率时，保护结构会自动切断输出回路，避免发电端线圈因为过载过热出现绝缘层损坏。整机的维护点位都布置在外侧易操作的位置，火花塞、空滤、机油加注口的位置都没有被框架遮挡，日常保养时不需要拆解框架结构，只需要打开对应的护盖就能完成耗材更换与油液加注操作，适合非专业人员进行日常维护操作。从建模的结构细节来看，所有的连接位置都还原了实际的螺栓连接点位，减震垫的压缩量、框架的焊接位置、管线的排布走向都和实际量产产品的结构逻辑一致，没有出现结构干涉或者装配逻辑错误的问题，对于需要做同类便携动力设备结构设计的从业者来说，可以直接参考其布局逻辑，调整动力功率参数与框架尺寸就能快速衍生出不同功率等级的同类型产品结构，也可以作为场景搭建的素材，用于户外作业场景、应急抢险场景的三维可视化内容制作。
