小型伺服电机4x2x3.8cm规格结构设计

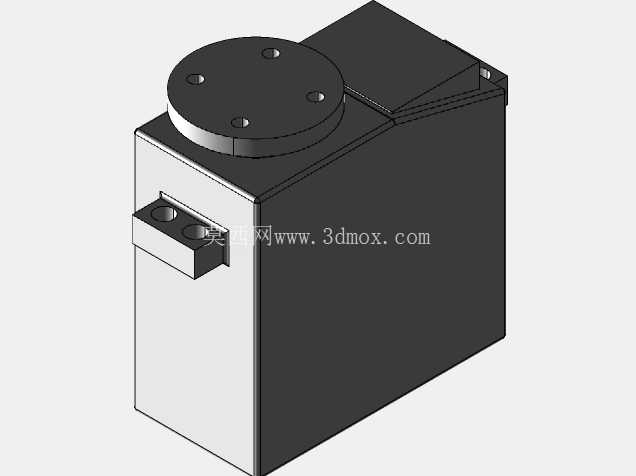

　　在小型自动化设备的结构选型与三维建模工作中，这类小尺寸伺服电机的适配设计是经常遇到的需求，尤其是在桌面级自动化工位、小型教学实验台、精密进给模组这类安装空间受限的场景里，电机的外形尺寸、安装点位、输出端结构直接决定了整套机构的布局合理性。这款伺服电机的外形尺寸控制在4cm×2cm×3.8cm，属于微型伺服范畴，在做结构布局时，首先要明确其安装边界：主体为近似长方体结构，顶部设置圆形输出端法兰，法兰上预留4个均匀分布的安装孔位，用于和负载端的联轴器、摆臂或者转盘直接连接，两侧伸出的带孔凸耳是主体安装固定位，做安装板设计时需要对应预留M2规格的安装过孔，同时要注意凸耳的突出高度，避免安装时和周边的走线槽、传感器支架产生干涉。

　　从实际用途来看，这类小规格伺服电机主要承担小负载的角度定位、往复摆动、低速旋转驱动任务，常见的应用场景包括小型机械臂的关节驱动、自动化产线上的物料分拣摆杆驱动、教学演示设备的动作执行单元、智能门锁的锁舌驱动机构、航模舵面控制等，相比同尺寸的步进电机，它的位置闭环控制特性可以保证重复定位精度，在需要频繁启停、角度精准控制的工位上，不需要额外加装编码器就能实现稳定的位置输出，能大幅简化周边控制电路的结构设计。

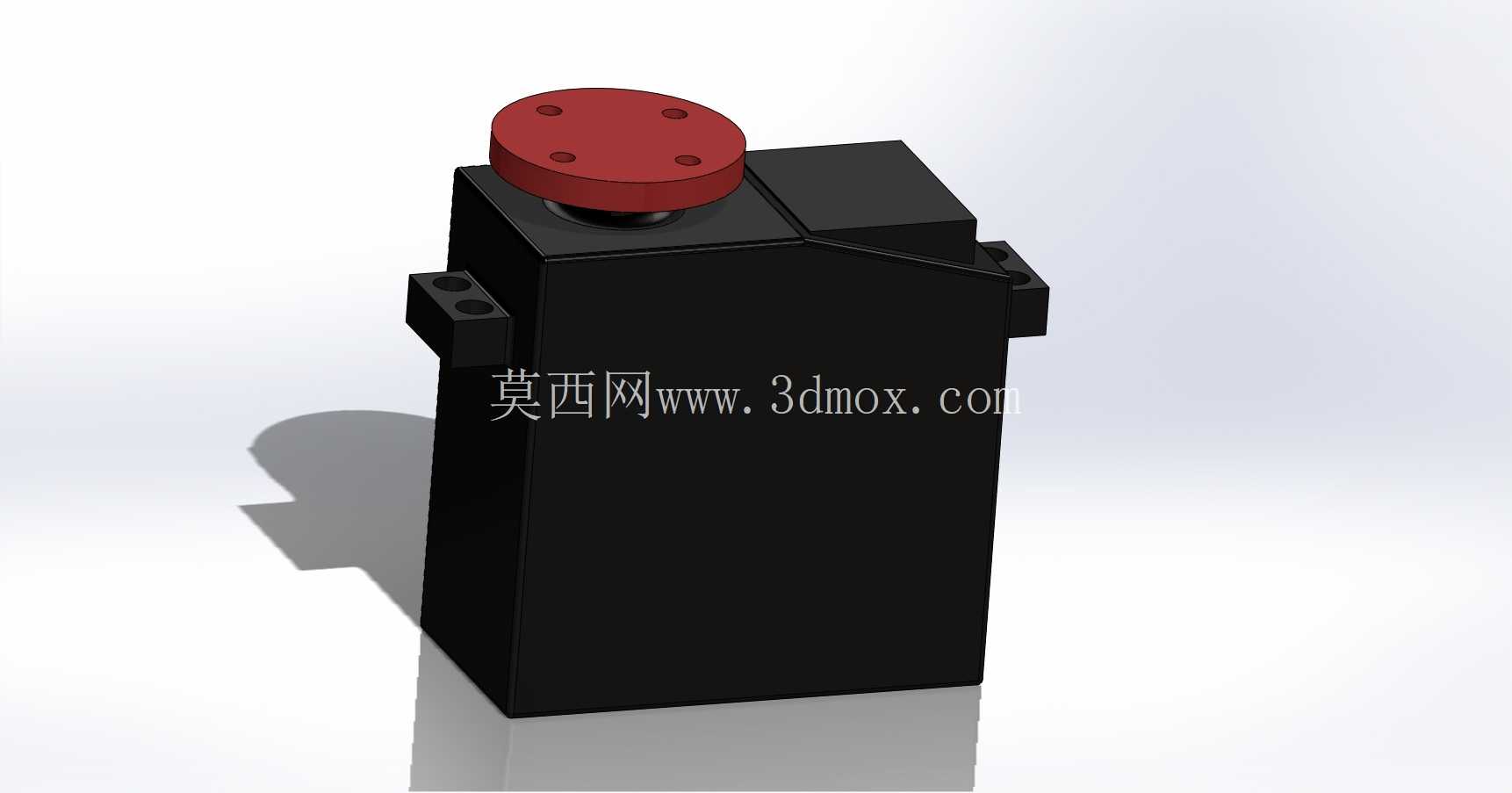

　　在做这款电机的三维建模时，设计思路优先围绕实际装配需求展开：首先确定主体的长方体基准，将输出端法兰的中心轴线作为整个模型的装配基准轴，所有安装孔位的位置度公差都要和实物保持一致，避免后续生成工程图时出现安装孔位错位的问题；顶部红色的端盖部分要单独做分层建模，区分端盖和主体的材质差异，端盖的厚度、法兰外圆直径都要严格匹配尺寸参数，保证和负载连接件装配时的贴合度；两侧的安装凸耳要做圆角过渡处理，还原实际注塑壳体的工艺特征，同时凸耳上的安装孔要做沉头设计，匹配实际安装时的螺丝沉头需求，避免螺丝头突出影响周边部件布局。

　　实际做设备结构设计时，还要考虑这款电机的走线空间，模型侧方的方形凸起是接线端位置，做布局时要在接线端外侧预留至少5mm的走线空间，避免线材弯折角度过大导致内部线芯断裂，同时要注意电机主体的散热空间，虽然小功率伺服电机的发热量不大，但在密闭安装空间内还是要预留1-2mm的空气对流间隙，避免长时间运行时热量累积影响控制精度。另外，输出端的轴伸长度也要在建模时准确还原，做联轴器选型时要根据轴伸直径和长度匹配对应的抱紧式联轴器，避免出现轴插不到位或者联轴器顶到端盖的问题。

　　很多初级结构工程师在做这类小电机的装配设计时，容易忽略输出端的负载转动惯量匹配问题，这款小尺寸伺服的额定负载转动惯量有限，建模时除了还原外形尺寸，还要在装配体里提前核算负载的转动惯量，保证负载惯量和电机转子惯量的比值在合理范围内，避免运行时出现震荡、定位不准的问题。另外，安装面的平面度要求也需要在工程图里标注，电机安装面的平面度要控制在0.1mm以内，避免安装时电机壳体受挤压变形，影响内部齿轮组的啮合精度。

　　从结构细节来看，这款电机的主体外壳为黑色硬质塑壳材质，建模时可以通过外观质感区分不同部件，顶部红色端盖为金属材质，表面做氧化处理，安装孔为通孔设计，输出轴从端盖中心伸出，轴端做平位处理，方便和连接件做周向固定，避免传动时出现打滑。在做三维装配干涉检查时，要重点模拟电机摆角到极限位置时，周边的支架、传感器、线材是否会和电机本体产生碰撞，尤其是带摆臂的应用场景，要把摆臂的运动轨迹纳入干涉检查范围，提前规避实际装配时的运动干涉问题。
