TowerProMG92B微型伺服舵机结构设计

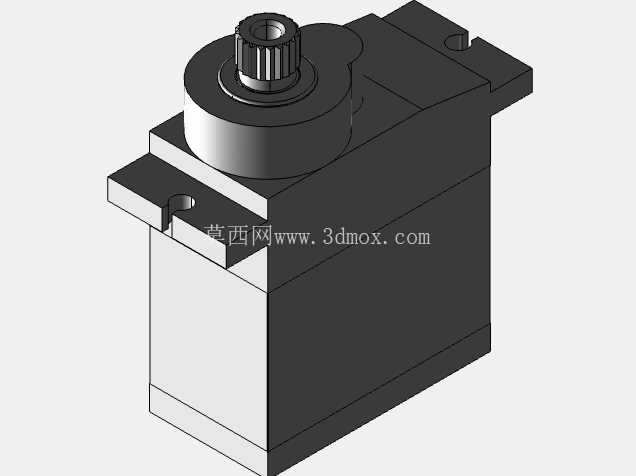

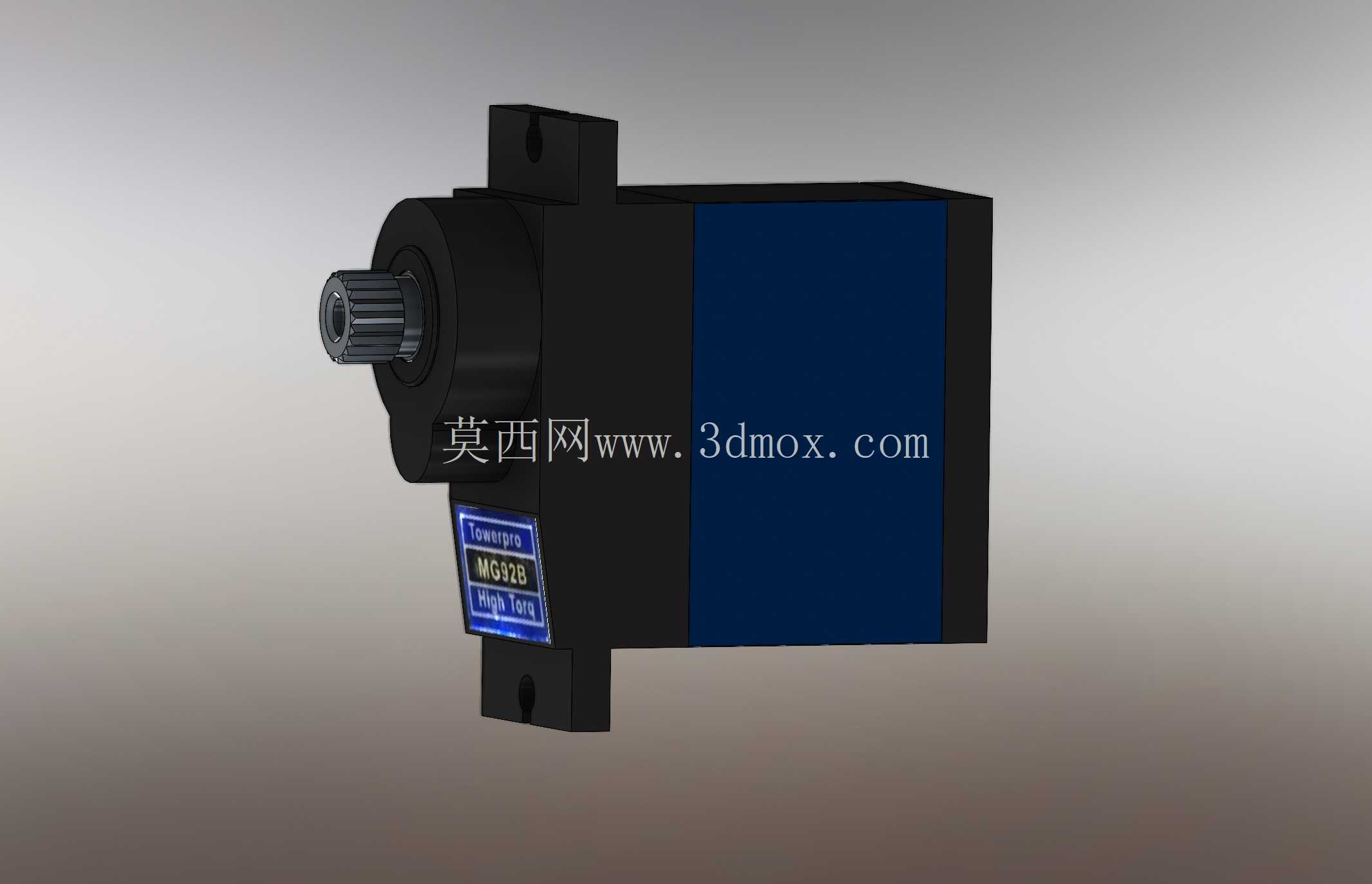

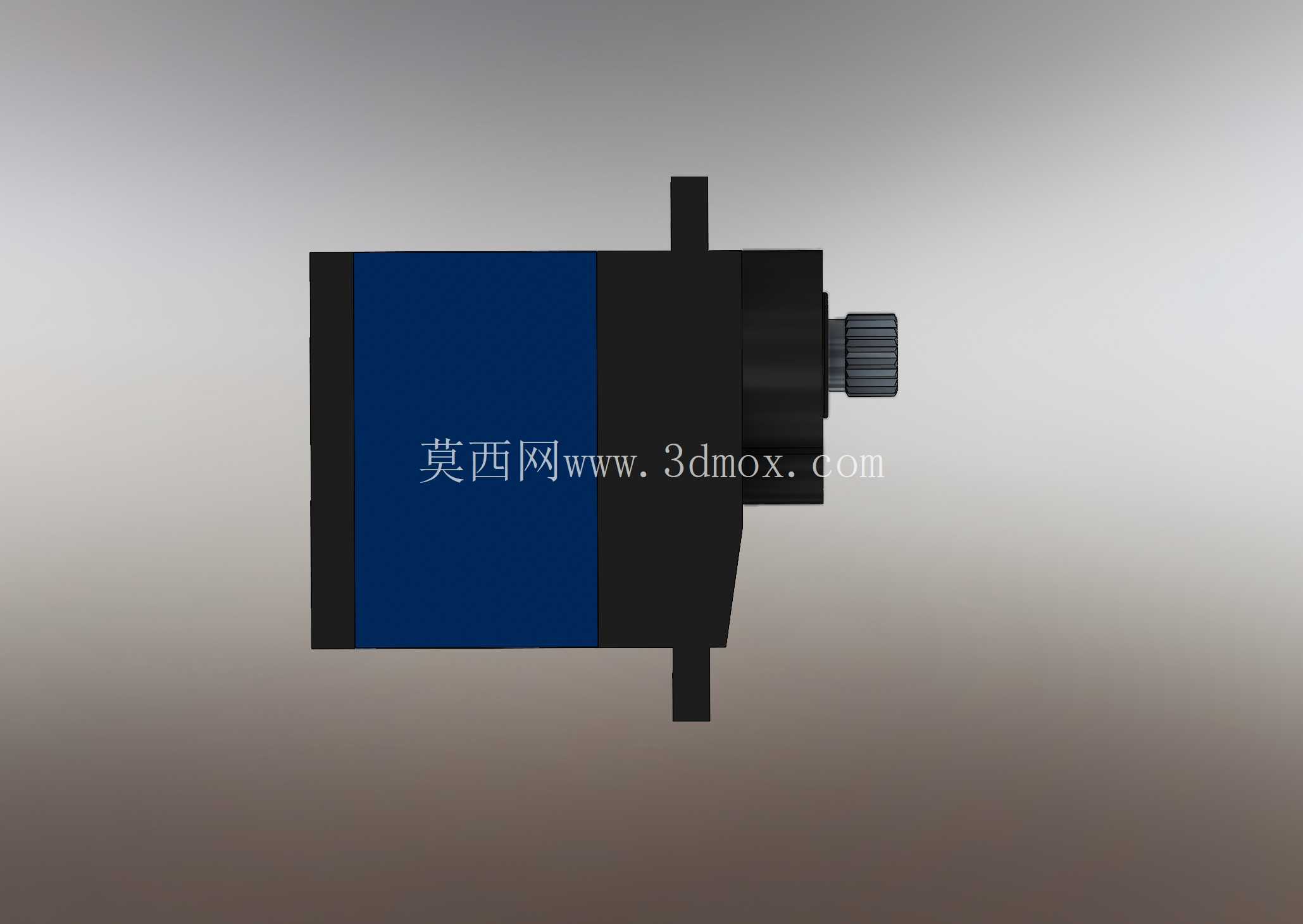

　　输出轴是金属齿结构，相比同价位的塑料齿舵机，抗冲击能力强很多，平时做小负载的往复摆动动作，不会因为突然的外力冲击打坏齿组，很多新手做航模的时候炸机容易扫齿，换金属齿的这款就能大幅降低售后维护的概率。设计这个三维模型的时候，首先是对照实物用卡尺逐点测绘的，先确定输出轴的轴心位置，这个尺寸是安装的核心基准，所有安装孔、壳体外形的尺寸都是以输出轴轴心为原点展开标注的，避免装配的时候出现舵盘和周边结构干涉的问题。壳体的侧面预留了标签粘贴的平面，实际生产中这个位置会印型号、参数标识，建模的时候特意保留了这个平面的平面度要求，方便后续做丝印或者贴标的工艺处理。日常做小型自动化执行机构、航模、小型机器人关节选型的时候，这类9g级微型舵机是绕不开的元件，这次还原的MG92B舵机结构，是在同级别舵机里扭矩余量、响应速度平衡得比较好的一款，很多做小型仿生机器人、固定翼航模舵面控制、桌面级小型变位机构的工程师都会优先选这个型号。先从实际安装边界说起，这款舵机的主体是方正的矩形壳体，上下两端带一体化的安装耳，耳片上开有标准的安装孔位，安装孔的中心距是同级别舵机通用的尺寸，不用额外改安装支架就能直接替换同规格的老式9g舵机，这点在做旧设备迭代升级的时候能省不少结构改模的成本。

　　输出轴的齿形是标准的舵机花键，兼容市面上绝大多数通用的金属、塑料舵盘，不用单独定制连接件，这点在选型的时候非常重要，通用配件的采购成本低，交期快，不会因为特殊连接件耽误项目进度。从实际应用场景来说，这款舵机的摆动角度是常规的180度区间，足够覆盖绝大多数小型执行机构的行程需求，比如固定翼航模的副翼、升降舵舵面摆动，行程一般在正负30度以内，剩下的行程余量可以用来做机构的零点校准，不用卡死在机械极限位置，能延长舵机的使用寿命。做小型桌面机械臂的关节驱动的时候，这款舵机的自重很轻，不会给上臂结构带来太大的负载负担，同时输出扭矩足够带动小负载的末端执行器，比如小型气动吸盘、微型夹爪之类的元件。

　　建模的时候特意还原了舵机尾部的出线槽位置，出线方向是沿壳体尾部正中心引出，实际布线的时候可以顺着安装支架的走线槽布置线材，不会和周边的运动结构产生刮蹭，很多新手建模的时候容易忽略出线位置，实际装配的时候才发现线材会被运动件磨破，造成短路故障，这个细节在结构设计阶段就要提前考虑到位。壳体的上下盖是卡扣加超声焊接的结构，建模的时候还原了卡扣的配合位置，要是后续需要拆解舵机改电路、换电位器的话，能清楚知道卡扣的受力点，不会硬撬把壳体撬裂。安装耳的厚度做了等强度设计，既不会因为太薄导致安装锁紧的时候断裂，也不会因为太厚增加不必要的自重，毕竟微型舵机的应用场景很多都是对重量敏感的航模、小型机器人领域，每一克的重量优化都能提升设备的动态性能。

　　输出轴的伸出长度也严格对照实物测绘，安装标准舵盘的时候，舵盘底面和壳体上盖的间隙刚好在0.2到0.3毫米之间，既不会因为间隙太大导致舵盘晃动，也不会因为间隙太小摩擦上盖，增加空载电流，浪费电池电量。另外舵机侧面的散热平面也做了还原，长时间大负载运行的时候，这个平面可以贴一小块导热硅胶片，把热量传导到安装支架上，提升舵机的持续工作能力，避免过热烧蚀内部的驱动电路。做结构装配验证的时候，把这个模型导入装配体里，可以提前模拟舵机全行程摆动的时候，舵盘、连杆和周边结构的干涉情况，不用等实物打样回来才发现结构干涉，能大幅缩短研发迭代的周期。很多做学生竞赛项目的团队，比如做机器人比赛、航模比赛的时候，提前把舵机的准确三维模型导入整体装配里，就能提前算好连杆的长度、安装支架的尺寸，加工出来的零件一次就能装配成功，不用反复返工修改零件。
