TowerProMg996r金属齿轮舵机结构设计

　　在航模舵面控制、小型机器人关节驱动、自动化设备点位执行机构的选型与结构适配工作中，大扭矩金属齿轮舵机是应用频次极高的执行部件，TowerPro Mg996r作为普及度极高的型号，其三维结构的精准还原对整机结构干涉校验、安装位设计有着直接的工程价值。做小型仿生四足机器人腿部关节设计时，最初选用普通塑料齿轮舵机，在连续摆腿冲击载荷下出现了齿轮崩齿的问题，更换为该型号舵机后，金属齿轮组的抗冲击能力能够满足10kg级小型足式机器人的关节扭矩输出需求，而在建模阶段如果没有精准的舵机外形与安装位数据，很容易出现舵机安装后与腿部连杆、走线槽干涉的问题，甚至会出现输出轴与关节转轴不同心导致的舵机负载异常增大。

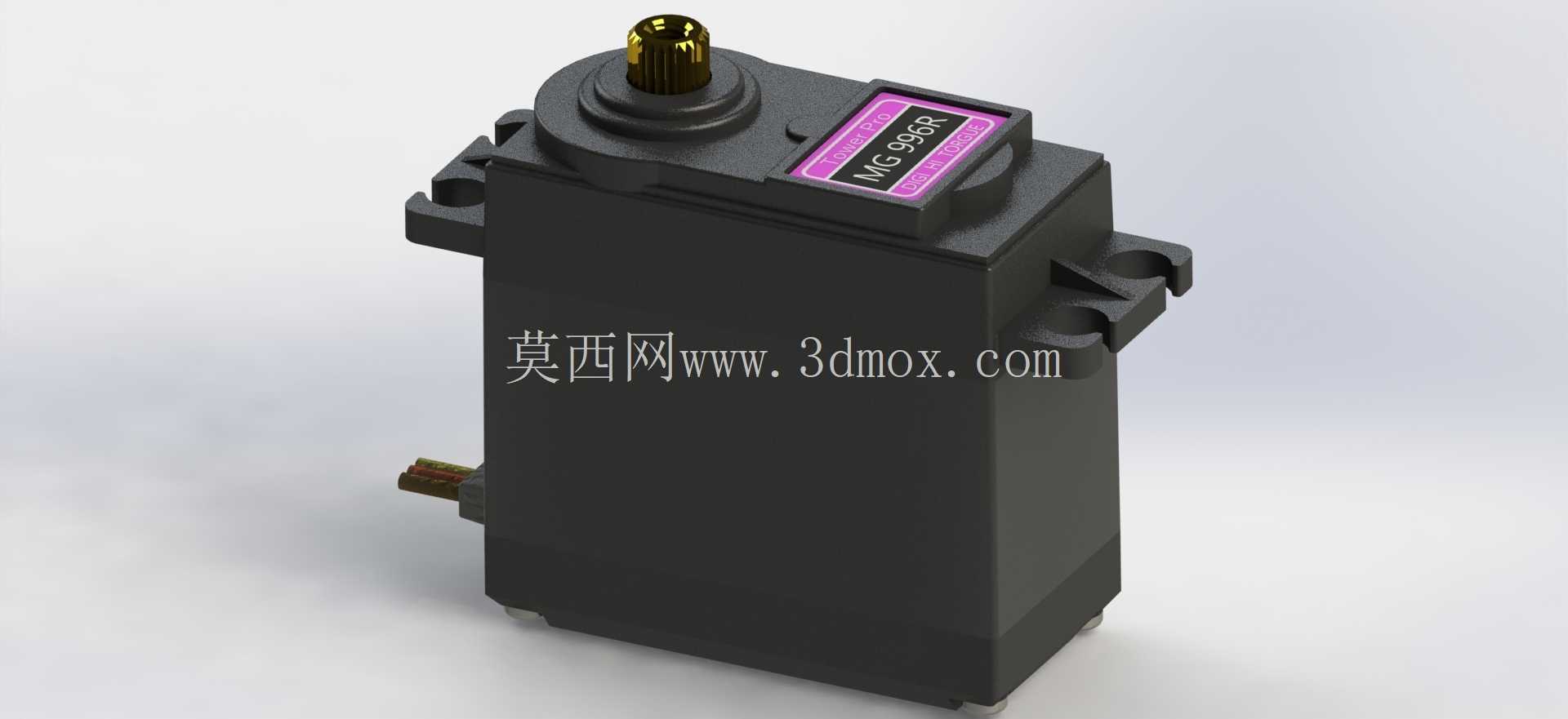

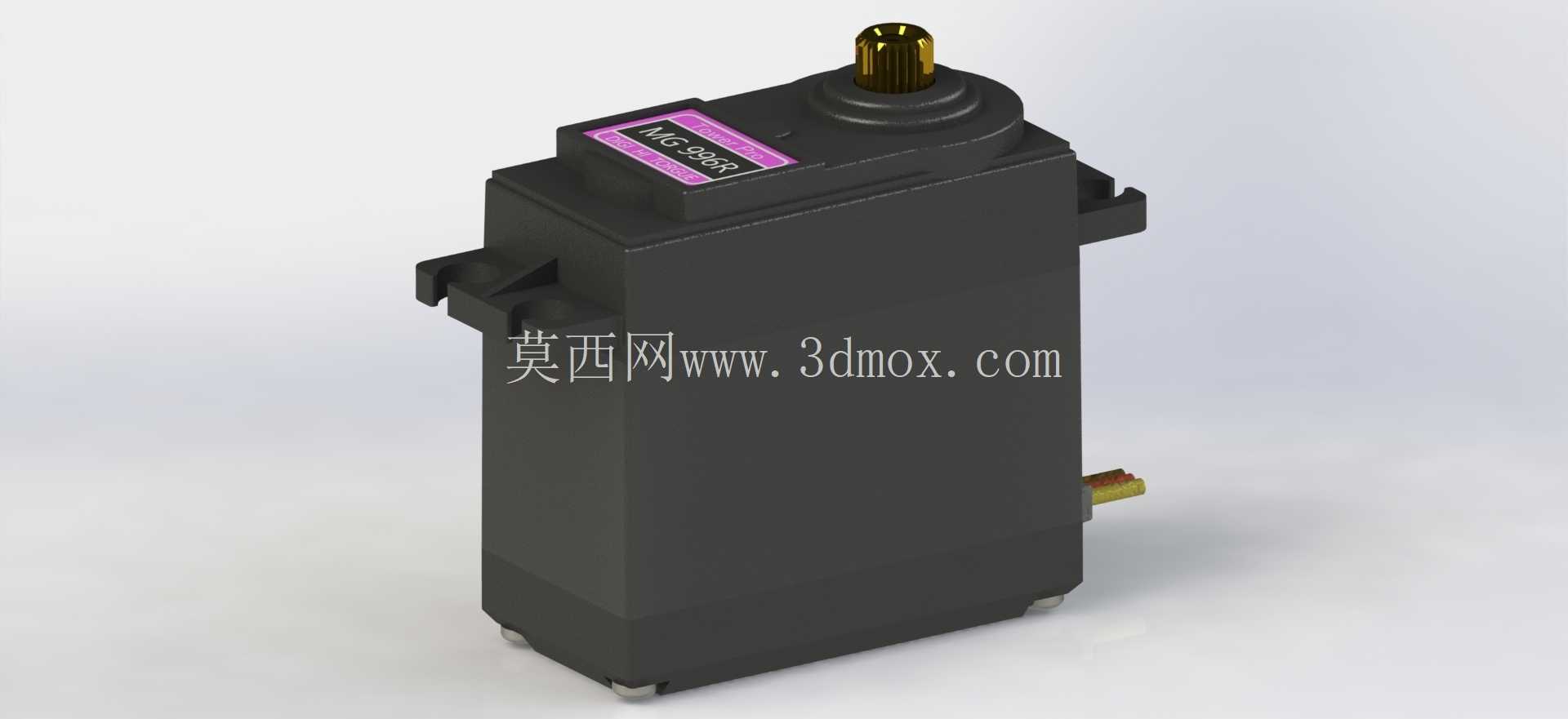

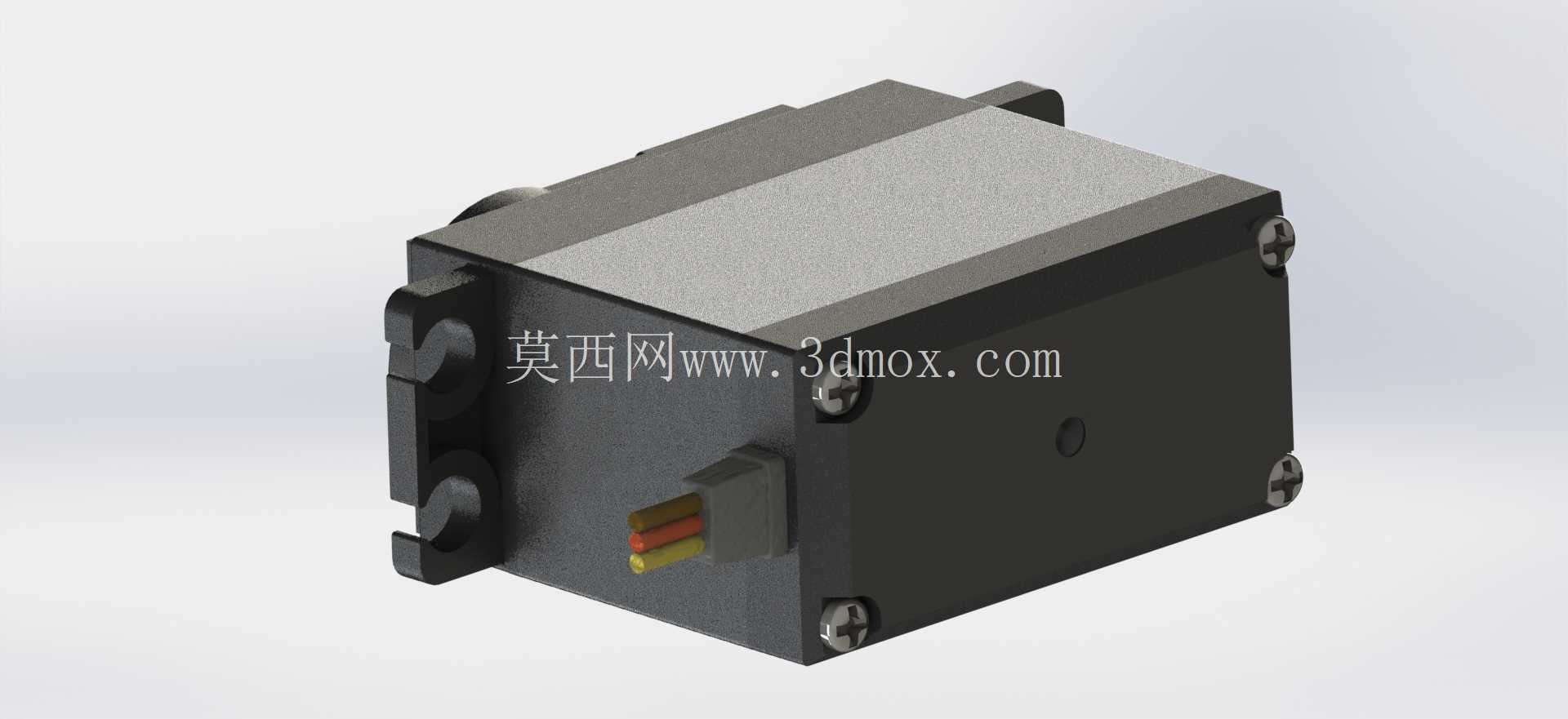

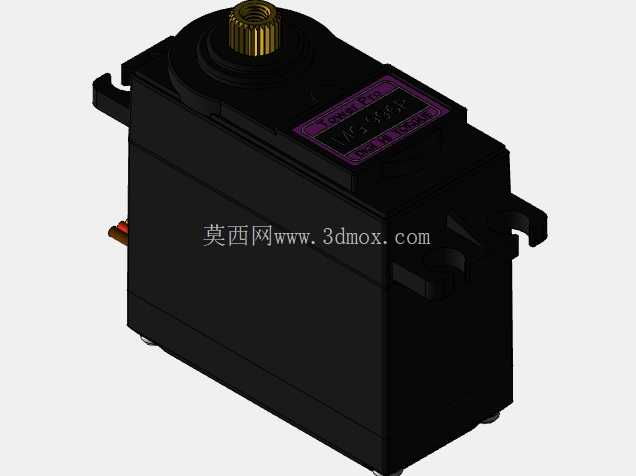

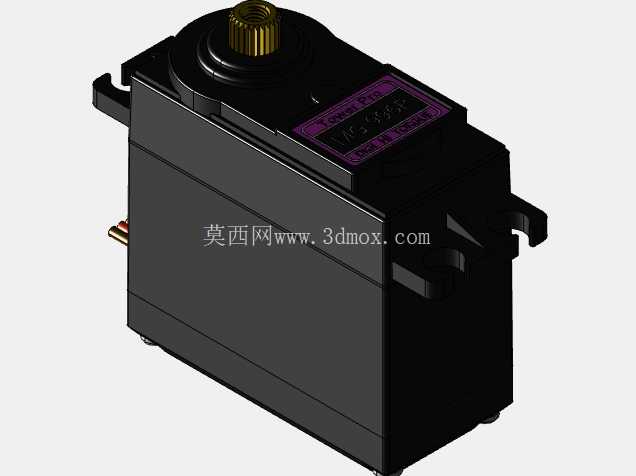

　　该舵机的主体外壳采用玻纤增强尼龙材质注塑成型，外壳侧壁设置有对称的安装固定耳，固定耳上的安装孔位中心距、孔径都严格遵循通用大舵机的安装规范，能够直接适配市面上绝大多数标准舵机安装支架，不需要额外做转接件设计。输出轴采用铜质嵌件注塑的金属齿盘，顶部的花键轴为标准21齿规格，能够匹配通用的金属舵机摇臂、塑料舵盘，输出轴的伸出高度包含顶部齿轮的总高度为44.5mm，这个尺寸在做安装位沉台设计时需要重点考量，若沉台深度不足会导致摇臂安装后与设备外壳摩擦，若沉台过深则会导致花键啮合长度不足，大负载下出现摇臂打滑的问题。舵机侧面引出的信号与电源线缆出线位置做了限位凸台，在做整机走线槽设计时可以对应设置线缆避让槽，避免装配时线缆被外壳挤压破损。

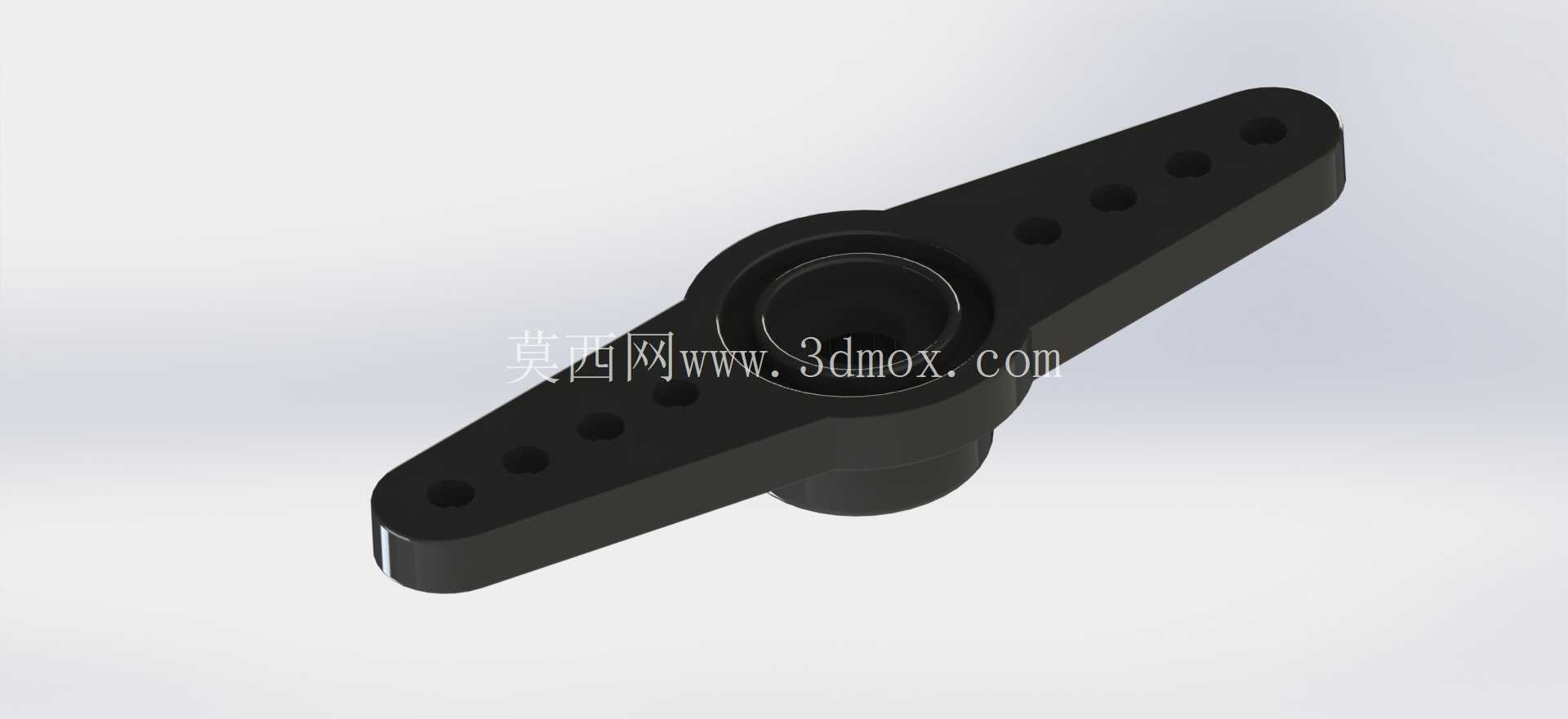

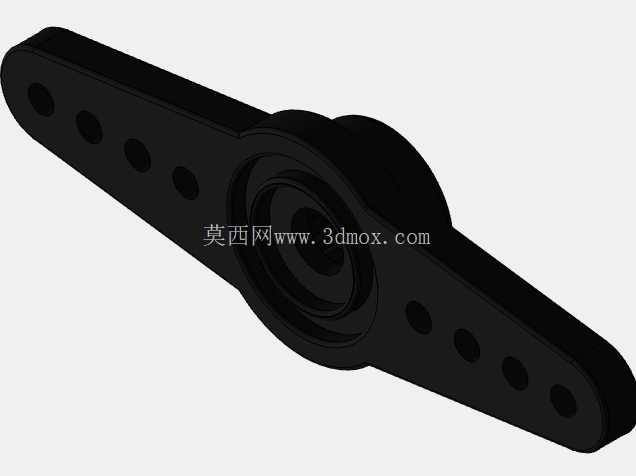

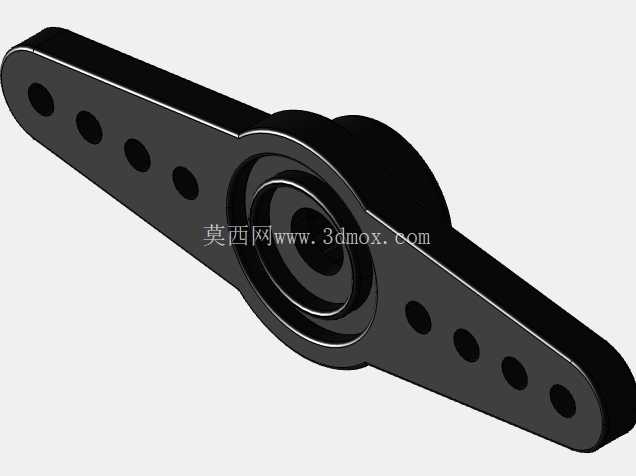

　　建模过程中首先对舵机的主体外形进行逆向测绘，先确定主体外壳的长宽高基准尺寸，再对安装耳的位置、安装孔的孔径与深度、输出轴的同轴度进行精准校准，齿轮舱部分的内部结构按照实际齿轮组的排布做了简化处理，因为结构设计阶段只需要校验外部安装边界，不需要对内部齿轮传动做仿真分析，过度还原内部结构反而会增加整机装配的文件负载。输出轴的花键齿形按照标准模数做了等比例还原，在设计配套舵机摇臂时可以直接在装配体中做配合校验，不需要单独输出花键的二维图纸去核对齿形参数。外壳表面的散热筋、标签槽、定位卡扣等细节都做了1:1还原，这些细节在做紧凑安装空间的干涉校验时是不能忽略的，比如舵机尾部的定位凸台，在做并排安装多台舵机的设备时，凸台的尺寸直接决定了相邻舵机的最小安装间距，若忽略这个细节，实际装配时会出现舵机无法卡入安装位的问题。

　　从实际应用场景来看，该型号舵机除了航模、机器人领域，还大量应用在小型自动化设备的物料挡停机构、摄像头云台俯仰驱动、智能门锁的锁舌驱动等场景，不同场景下对舵机的安装姿态要求不同，有的场景需要卧式安装，有的需要立式侧装，精准的三维模型能够让结构工程师在设计阶段就模拟不同安装姿态下的空间占用情况，提前调整周边结构件的位置，避免打样后出现装配干涉。比如做小型传送带的物料挡停机构时，舵机需要带动挡片做90度摆动，建模时可以直接在装配体中模拟舵机从0度到90度的摆动过程，校验挡片摆动范围内是否与传送带支架、物料检测传感器发生碰撞，同时可以根据输出轴的扭矩参数匹配对应的挡片长度与厚度，避免挡片过长导致舵机负载超出额定扭矩出现烧机问题。

　　在安装边界的设计上，需要注意舵机主体底部的两个定位凸点，这两个凸点是注塑成型时的定位柱，在做安装底板设计时需要对应设置两个定位沉孔，装配时可以快速定位舵机的安装位置，不需要反复调整孔位对齐，同时能够避免舵机在大负载摆动时出现壳体转动的问题。舵机的安装耳厚度为2.5mm，选用M2的自攻螺丝或者M2.5的机牙螺丝做固定即可，螺丝的拧入深度不能超过3mm，否则会顶到内部的齿轮舱，导致齿轮转动卡滞。输出轴的中心到舵机底部安装面的高度为27mm，这个尺寸是设计摇臂与负载连接件的关键基准，若连接件的安装面高度与这个尺寸不匹配，会导致摇臂倾斜，长时间运行会加剧输出轴轴承的磨损，缩短舵机使用寿命。

　　建模时还考虑了双面舵机支架的适配性，配套的支架模型同样按照标准安装尺寸做了还原，支架的安装孔位与舵机固定耳完全对齐，支架的厚度、折弯角度都按照实际冲压件的参数设计，在做需要双侧支撑的舵机安装场景时，可以直接调用支架模型与舵机做装配，不需要重新绘制支架结构。需要注意的是，三维模型仅还原了结构外形与安装尺寸，没有包含内部电路、电位器、电机等元器件的详细结构，也没有做外观纹理的渲染映射，对于结构设计、安装校验的场景来说完全够用，若需要做热仿真、电磁兼容仿真则需要进一步补充内部结构的参数。
