Type-C接口便携手机充电器结构设计

　　日常消费电子配套的充电配件设计中，墙插式Type-C充电器是覆盖场景最广的品类，从居家床头、办公桌面到差旅随身的供电场景，这类产品都需要兼顾插装稳定性、线材连接可靠性与便携收纳属性，建模过程中需要把实际使用中的各类边界条件纳入考量，不能只做外观曲面的堆砌。

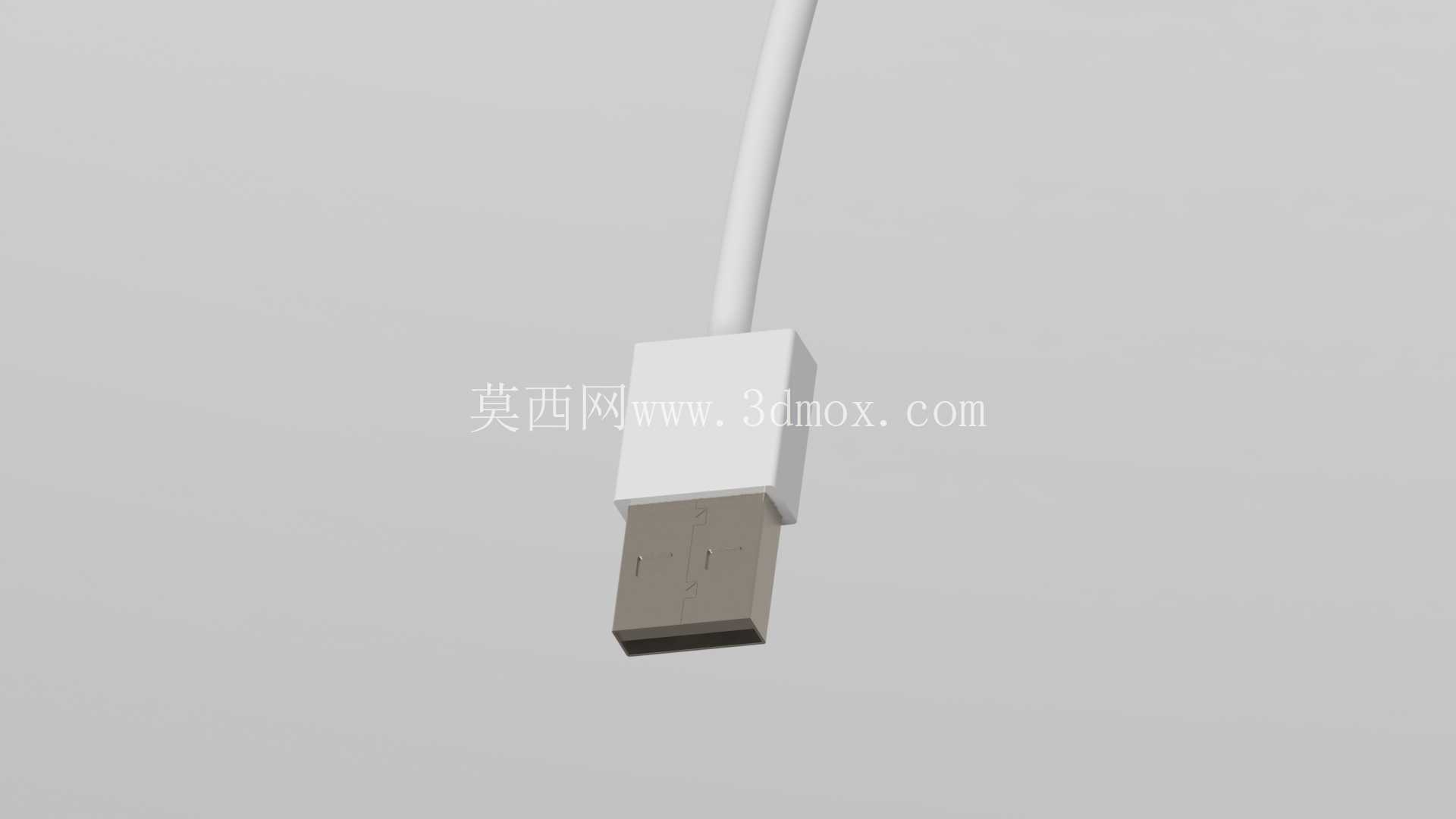

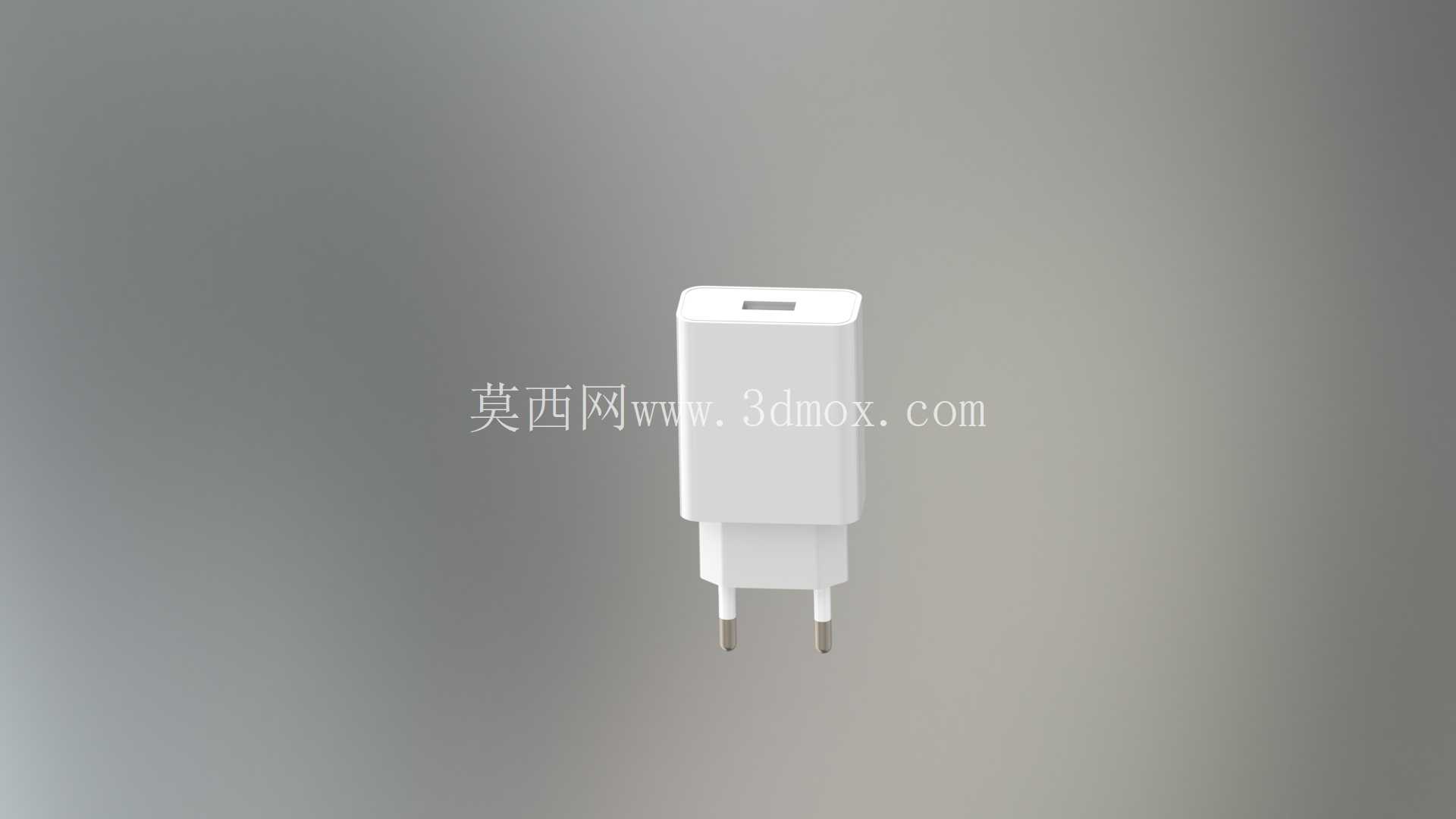

　　从实际使用的功能逻辑出发，这款充电器采用国标两插插脚作为市电输入端，插脚与壳体的配合需要预留0.2mm的装配间隙，同时插脚根部做限位凸台结构，避免插装时插脚受力歪斜导致内部焊盘脱焊；插脚的伸出长度严格符合墙插适配要求，既保证插入插座后接触片的咬合深度足够，不会因为外力拉扯轻易松脱，又不会因为伸出过长导致收纳时刮蹭其他随身物品。输出端采用标准Type-C接口母座，母座位置设置在壳体出线侧的居中位置，接口周围做0.3mm的下沉限位台阶，保证公头插入后咬合深度达标，不会出现接触不良的问题，配套的充电线材两端分别做应力释放锥台结构，靠近接头位置的线径逐步加粗，避免日常使用中反复弯折导致线芯断裂。

　　内部结构设计上，壳体采用上下扣合的装配方式，扣合位预留超声波焊接筋位，装配后不需要额外打螺丝就能实现壳体的牢固结合，同时接缝处做错位止口结构，避免日常使用中液体泼溅从接缝渗入内部电路板。内部腔体按照高压区、变压区、低压输出区分隔布局，高压市电输入区域与低压输出区域之间设置绝缘挡墙，满足安规设计的爬电距离要求；变压组件的位置紧贴壳体内部的定位柱，灌封固定后不会因为日常跌落出现组件移位，输出端的滤波电容、协议识别芯片都预留足够的散热间隙，避免长时间满功率输出时热量堆积导致元件寿命衰减。

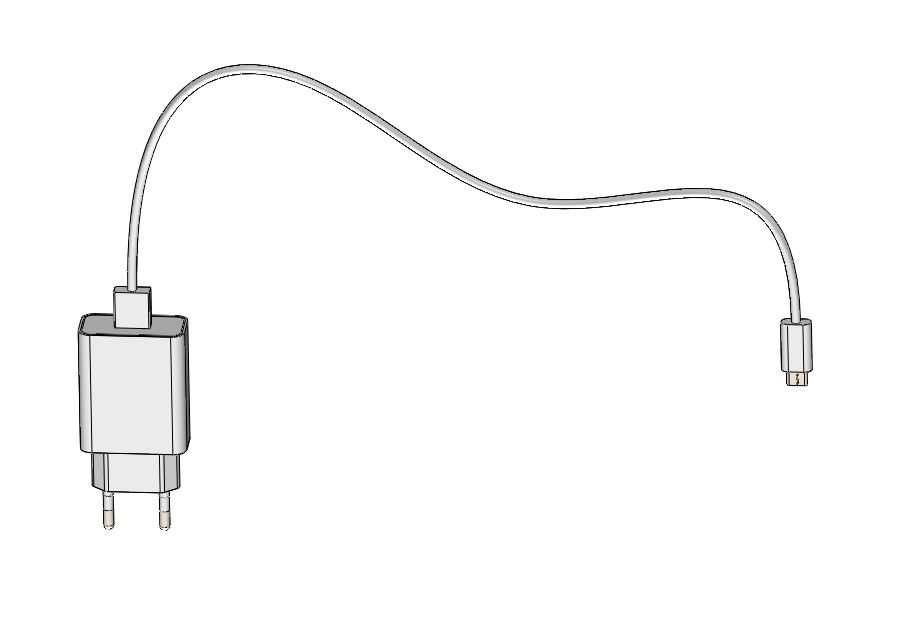

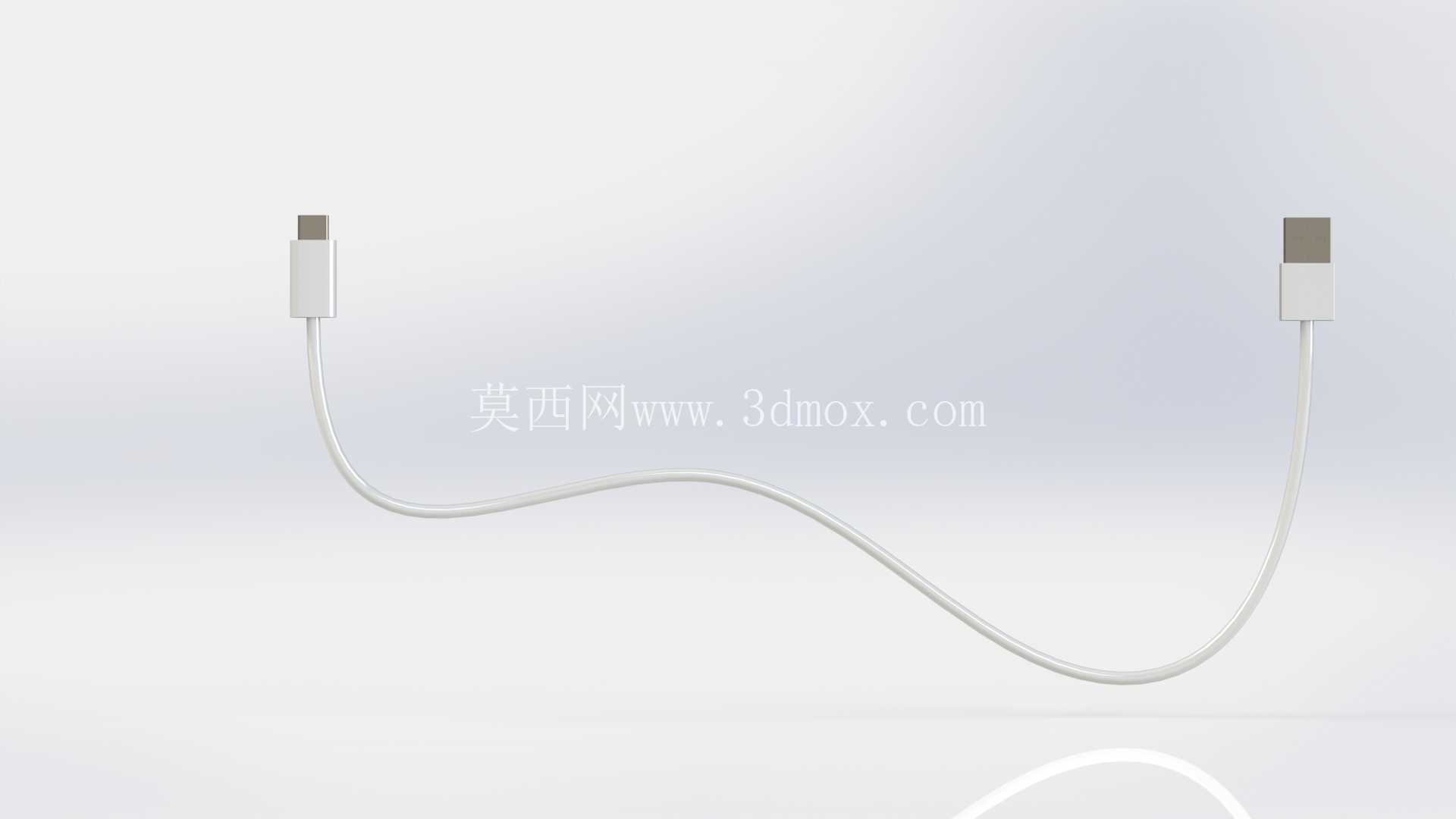

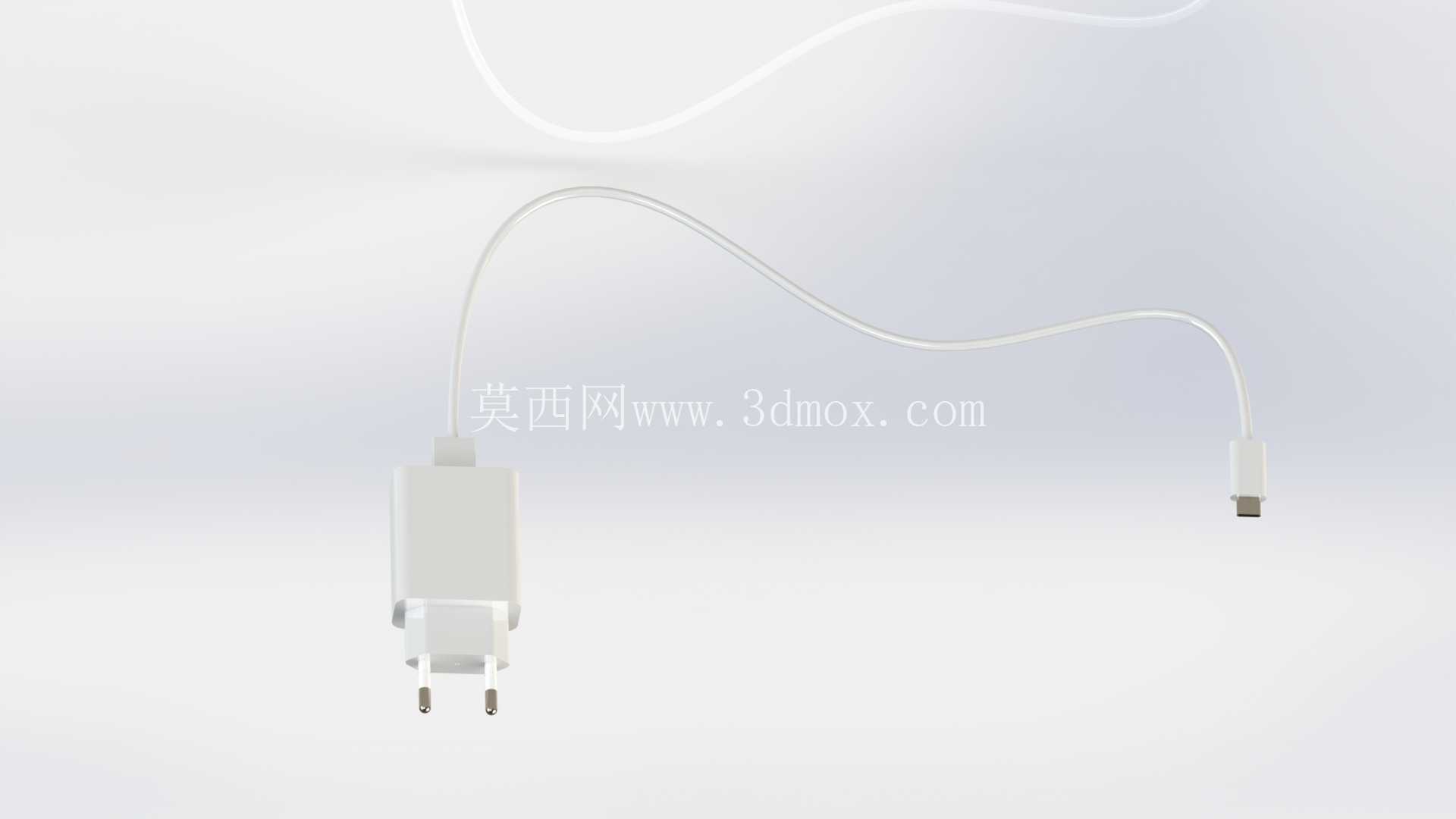

　　外形设计上整体采用方正小圆角的造型，壳体边缘做R2.5的圆角过渡，既保证单手握持插拔时的手感，不会因为棱角硌手，又能最大化利用内部腔体空间放置变压组件，整体厚度控制在墙插使用的安全范围内，插入墙面插座后不会因为自重过大出现下坠松脱的问题。配套的Type-C线材长度按照日常桌面使用场景设定，线材外皮采用柔性TPE材质，弯曲半径控制在15mm以内，满足日常边充电边使用设备时的弯折需求，线材与充电器接头、设备端接头的连接位置都做了抗弯折强化结构，经过数千次弯折测试后依然能保持正常导通。

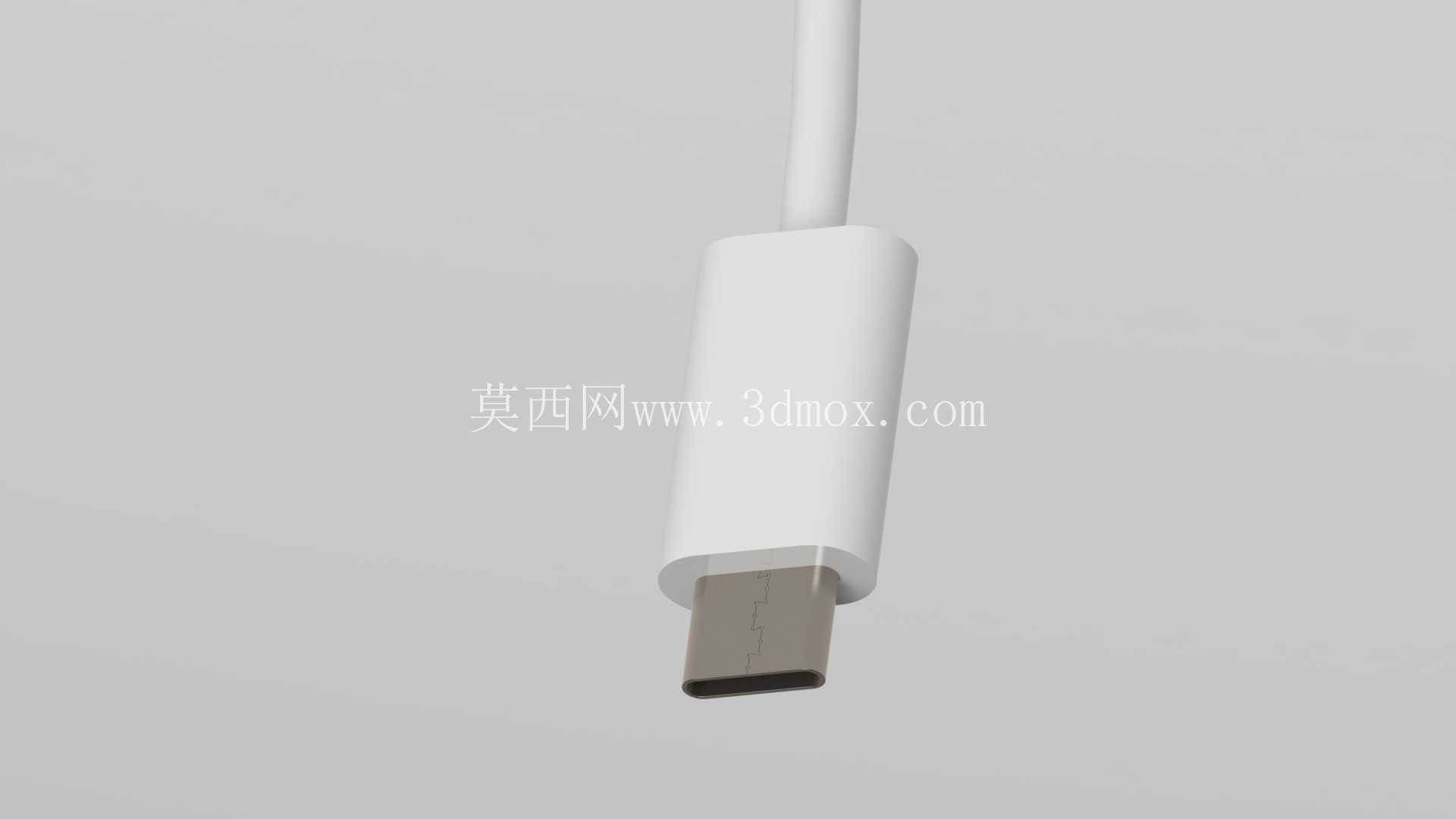

　　从安装适配的边界来看，这款充电器的壳体宽度做了收窄设计，插入墙面五孔插座时不会遮挡相邻的插孔位置，避免多设备同时充电时出现插座位浪费的问题；插脚的中心距严格匹配国标两孔插座的尺寸公差，插入不同品牌、不同使用年限的墙插时都能顺畅插拔，不会出现过松接触不良或者过紧难以拔出的问题。Type-C母座的接口深度符合通用规范，适配市面上所有标准Type-C公头的充电线，不管是编织线、硅胶线还是普通TPE线材，都能实现稳定连接，不会出现公头插不到位导致的快充协议无法识别问题。

　　在结构细节的处理上，壳体表面做细磨砂纹理处理，既避免日常使用中残留指纹汗渍，又能增加插拔时的手部摩擦力，手上有少量汗液的时候也能稳定握持完成插拔操作。壳体的合模线设置在侧面居中位置，后期表面处理时可以轻松打磨消除，不会出现明显的合模线凸起影响外观质感。内部电路板的固定采用壳体定位柱加热熔固定的方式，不需要额外增加固定螺丝，既减少了装配工序，又避免螺丝松动导致内部电路短路的风险。高压输入侧的插脚与电路板之间采用焊片铆接加焊接的双重固定方式，即使插脚受到较大的侧向推力，也不会出现焊盘脱落的问题，大幅提升产品的抗跌落性能。

　　针对日常使用中可能出现的意外情况，壳体材料选用阻燃PC材质，即使内部元件出现异常发热，壳体也不会出现明火燃烧的问题，满足消费电子配件的阻燃安全要求。输出端的Type-C接口内置过流保护触点，当输出电流超过额定值时会自动切断输出，避免损伤被充电的电子设备。整体重量控制在便携出行的合理范围内，放入随身包袋中不会带来明显的负重感，同时壳体的抗挤压强度满足日常收纳的需求，即使包袋内有钥匙、笔记本等硬物挤压，也不会出现壳体开裂损坏的问题。
