多功率段MXG系列LED驱动电源结构

　　这款MXG系列LED驱动结构，覆盖50W到240W多个功率段，适配户外亮化、工业照明、商用照明等多类LED灯具的供电需求，从投光灯、工矿灯到线性洗墙灯的配套供电场景都能覆盖，核心作用是将交流市电转换为LED负载适配的恒定直流输出，同时具备输入过压、输出过流、过热保护的硬件结构预留，避免灯具因供电异常出现灯珠烧毁、驱动提前失效的问题。

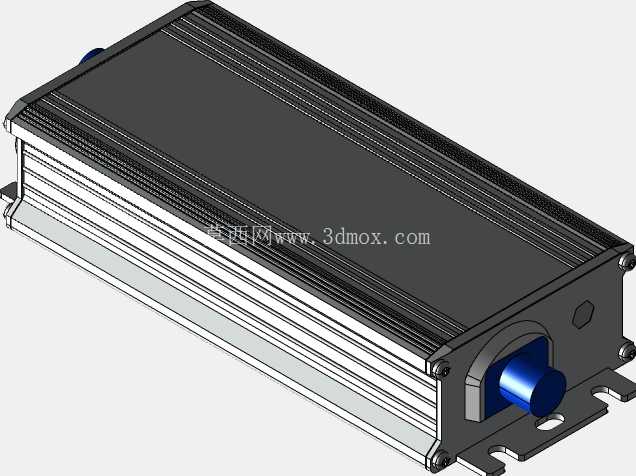

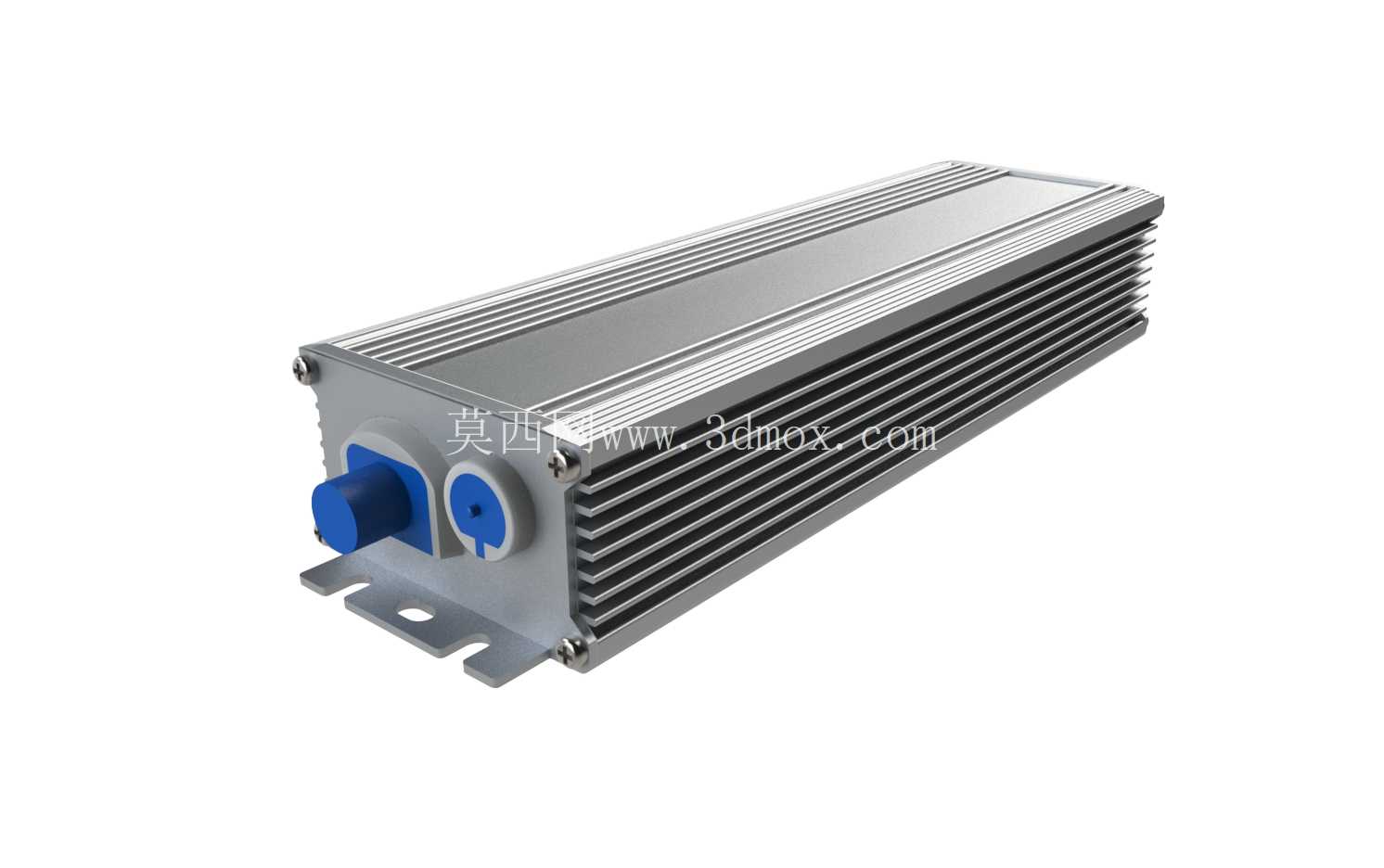

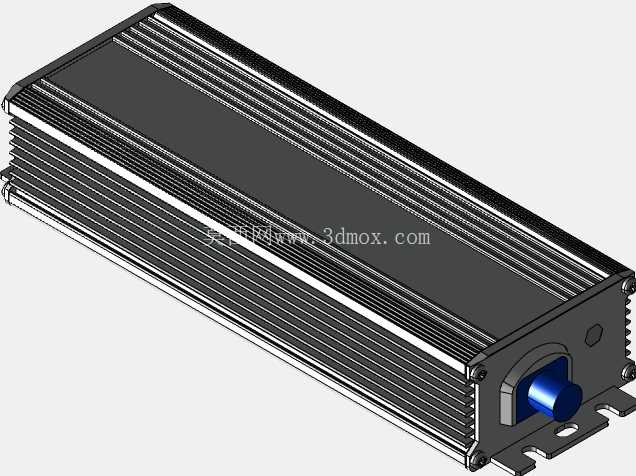

　　外壳采用拉伸铝型材一体成型结构，壳体表面设计了平行分布的散热鳍片，鳍片的间距、高度经过热仿真校核，在自然对流条件下能将内部功率器件的工作温度控制在元器件额定结温范围内，无需额外加装散热风扇，避免了风扇转动带来的积尘、寿命短板问题，适配户外长期免维护的使用需求。壳体两端采用端盖密封结构，出线端做了防水接头的安装位预留，配合壳体拼接处的密封槽设计，能满足户外使用的防水防尘要求，安装脚采用折弯镀锌钢板固定在壳体底部，预留的长条形安装孔可以适配不同孔距的安装基面，降低现场安装的打孔对位难度。

　　建模过程中优先考虑了不同功率段的结构通用性，50W、75W、100W、150W、200W、240W各型号仅在壳体长度、内部器件排布上做差异化调整，端盖接口、安装脚尺寸、出线位置保持统一，方便同系列产品做安装结构的通用化设计，减少配套灯具的结构开模成本。内部腔体预留了足够的安规距离，高压输入区与低压输出区之间做了隔离筋的结构预留，满足电气安规的爬电距离、电气间隙要求，输入侧的接线端子、输出侧的防水接头位置做了防呆设计，避免现场接线时出现正负极接反、输入输出接错的问题。

　　安装边界上，不同功率段的壳体宽度、高度保持一致，仅长度随功率提升对应增加，小功率50W型号长度最短，240W型号长度最长，安装时可以根据灯具内部的腔体空间选择对应功率的型号，安装脚的固定孔中心距随壳体长度等比例调整，固定孔直径适配常规的M4自攻螺丝或膨胀螺丝安装，壳体侧面的鳍片边缘做了倒角处理，避免安装过程中划伤施工人员。输出端的蓝色防水接头采用卡扣式锁紧结构，接线完成后拧紧锁紧帽即可实现线缆与壳体之间的密封，无需额外打胶密封，提升现场接线的施工效率。

　　从结构设计的角度看，这款驱动的建模还原了量产产品的所有装配细节，包括壳体上的固定螺丝孔位、端盖的定位凸台、安装脚的折弯角度、散热鳍片的拔模斜度，所有配合面的公差预留都符合铝型材加工、五金冲压件的常规加工精度要求，可直接用于配套灯具的结构干涉检查、安装模拟，也可以作为同类开关电源产品结构设计的参考样件，帮助结构工程师快速完成同类型产品的方案迭代，减少从零开始建模的重复工作量。在做照明产品的整体结构匹配时，可以直接调用该模型核对腔体尺寸、安装孔位，提前发现结构干涉、安装空间不足的问题，缩短产品开发的打样验证周期。
