改装式便携煤油加热炉结构设计

　　这款改装煤油炉的结构设计，核心瞄准户外作业临时供热、小型野外炊事、应急场景热源供给这类实际使用场景，区别于传统一体式煤油炉的固定结构，在原有煤油燃烧供热的基础上做了适配性结构调整，能够同时兼容常规炉具加热功能与外接插件的拓展使用需求。从实际使用场景来看，野外管线抢修、户外地质勘探、临时露营作业这类场景中，往往需要兼顾炊事供热与小型外接设备的热源接驳，传统煤油炉仅能实现单一点位的炉面加热，无法满足多场景的热源输出需求，这款改装结构正是针对这类痛点做的结构优化。

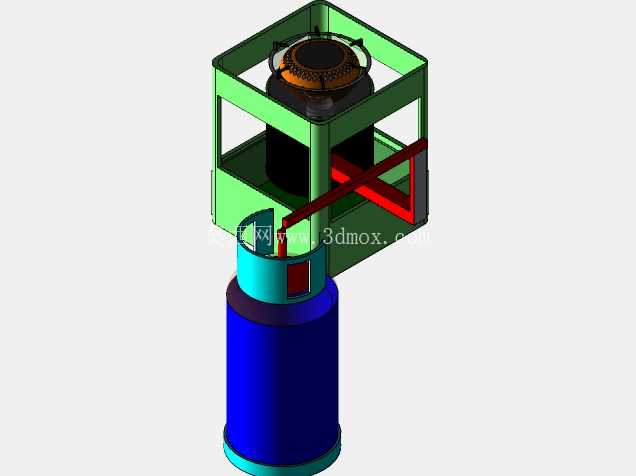

　　设备的核心功能围绕煤油稳定燃烧、热量定向输出、外接结构可靠接驳三个维度展开。下部采用标准承压储油筒体结构，与市面常规便携煤油储罐的安装接口完全匹配，安装时无需额外加工转接件，直接通过螺纹旋接即可完成油路连通，储油筒体与上部燃烧腔之间设置了独立的油路控制阀组，能够根据实际供热需求调节煤油供给量，实现火焰大小的线性调节，避免传统煤油炉火力调节档位模糊、易出现溢油熄火的问题。上部燃烧腔外围设置方形框架式防护结构，框架采用镂空式设计，既能够减少热量在炉体侧方的无效散失，提升炉面的热效率，也能作为外接插件的安装基座，侧方预留的红色横向支撑臂为标准拓展接口，可根据使用需求挂载小型加热盘管、导流风罩、炊具固定架等不同插件，不需要额外打孔或者焊接固定，拆装过程仅需通过快拆卡扣即可完成，单人操作耗时不超过30秒。

　　从设计思路层面，整个结构优先考虑野外使用的可靠性与拆装便捷性，没有采用复杂的一体化压铸结构，而是将整个炉体拆分为储油连接段、燃烧核心段、防护框架段、拓展接口段四个独立模块，每个模块之间均采用快拆式连接结构，当某一部分出现积碳堵塞或者结构损坏时，可单独拆解更换对应模块，不需要整体报废炉体，大幅降低野外使用的维护成本。燃烧腔的炉头位置采用聚火圈结构设计，聚火圈的锥角经过反复校核，能够将燃烧产生的火焰集中在炉面中心直径180mm的区域内，避免火焰外溢灼烧框架结构，同时减少侧风对燃烧稳定性的影响，在3级侧风环境下不需要额外加装挡风板即可维持稳定燃烧，不会出现火焰偏移、熄火的问题。

　　外形尺寸与安装边界方面，整个炉体不含下部储油罐的总高度为320mm，上部方形防护框架的外轮廓尺寸为240mm×240mm，侧方拓展臂伸出后的最大横向尺寸为380mm，安装时需要预留的最小操作空间为450mm×450mm的水平台面，炉体底部与储油罐连接位置设置有耐高温密封胶圈，能够耐受持续燃烧产生的120℃以内的接触面温度，不会出现密封失效漏油的问题。炉体框架的边角位置均做了R15的圆角处理，避免搬运过程中尖锐边角划伤操作人员，框架表面采用耐高温喷塑处理，持续接触200℃高温不会出现涂层脱落、起皮的问题，能够适应野外潮湿、多沙尘的使用环境。油路连接位置均设置有双重密封结构，即使在倾斜15°的放置状态下，也不会出现煤油渗漏的问题，满足非平整地面的临时使用需求。

　　在实际使用过程中，这款改装结构不需要对原有煤油储罐做任何改造，直接替换原有传统炉头即可完成组装，燃烧核心段的通油孔径与常规煤油炉完全一致，不需要更换配套的通油针阀，原有配件可直接通用，降低了改装的成本与门槛。拓展接口的承载能力经过校核，单侧拓展臂可挂载最大重量为5kg的外接配件，能够满足小型盘管加热、小型炊具侧挂等常规使用需求，不会出现结构变形、接口断裂的问题。炉面的承重格栅采用直径8mm的耐高温金属条焊接而成，可承载最大15kg的炊具重量，能够满足多人份炊事作业的使用需求，格栅间隙为12mm，既能够保证空气流通为燃烧提供充足氧气，也能避免小型炊具滑落。
