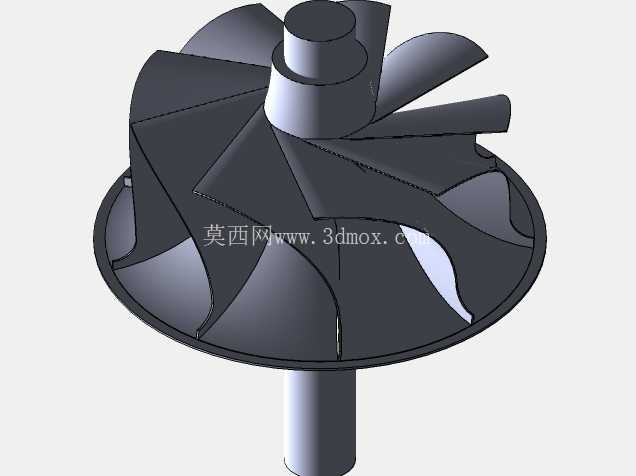

35度倾角涡轮增压器叶轮结构设计

　　在车用动力、小型航空活塞引擎、工业高速空压机这类需要提升进气密度的设备场景里，涡轮叶轮是直接决定增压效率与响应速度的核心转动部件，本次设计的叶轮采用35度叶片出口倾角，正是针对小排量高转速工况下的气流匹配需求做的定向优化。从实际使用场景来看，这类叶轮大多工作在每分钟数万转的高转速区间，进气端承接来自压气机壳的轴向气流，通过叶片曲面的导流作用将轴向气流逐步转向为径向高压气流，最终送入引擎进气歧管或者压缩气路终端，叶片角度的设定直接影响气流在流道内的转向损失，35度的倾角是在大量流道仿真基础上确定的数值，既避免了角度过小导致的气流轴向残留过多、压比不足问题，也不会因为角度过大造成叶片出口处气流紊流加剧、高速工况下喘振边界变窄的缺陷。

　　设计过程中首先确定的是叶轮的安装边界，轮盘中心的定位轴段采用阶梯式圆柱结构，下端轴径与轴承内圈采用过盈配合，配合公差选取H7/k6，满足高速转动下的同轴度要求，轴段伸出长度严格匹配压气机壳与轴承体的安装间距，避免装配后出现叶轮与壳体刮蹭的问题；轮盘背面与密封环座的贴合面设计有0.2mm的卸荷槽，减少高速转动时轮背的气压轴向推力，降低止推轴承的负载。叶片部分采用大圆弧根过渡设计，根部圆角半径不小于2mm，从结构上降低高转速下的应力集中系数，避免叶片根部在离心力作用下出现疲劳断裂，每片叶片的型线从进气边到出气边采用变曲率设计，进气边前缘做了0.5mm的倒圆处理，减少进气端的气流冲击损失，出气边厚度控制在0.3mm，在保证结构强度的前提下尽可能降低尾迹涡流影响。

　　从外形尺寸来看，叶轮最大外径适配常见的小排量涡轮增压器压气机壳流道尺寸，轮盘高度与叶片高度的比例控制在1.2:1，既保证轮盘自身的结构刚度，也给叶片流道留出足够的通流面积，叶片数量经过流场仿真验证，在保证通流能力的同时，相邻叶片之间的流道宽度均匀变化，从进气端到出气端流道截面逐步收缩，符合离心压气机的气流增压规律。实际装配时需要注意，叶轮的动平衡等级需要达到G2.5级以上，在叶轮上端的平衡凸台处预留了去重位置，方便动平衡工序时进行微量去重校正，避免高速转动时出现振动超标问题。这类叶轮除了车用动力场景外，也可适配小型工业离心风机、高速吸尘器电机的风轮组件，只要匹配对应的转速与流道参数，就能在保证结构可靠性的前提下获得更高的工作效率，设计时也充分考虑了加工工艺性，叶片曲面的拔模角度控制在合理范围，既可以采用五轴铣削加工做原型验证，也适合后续采用精密铸造工艺进行批量生产，轮盘中心的轴孔设计有定位倒角，方便压装工序时的自动对中，减少装配过程中的同轴度误差。
