ABB Relion系列615带大LCD保护继电器

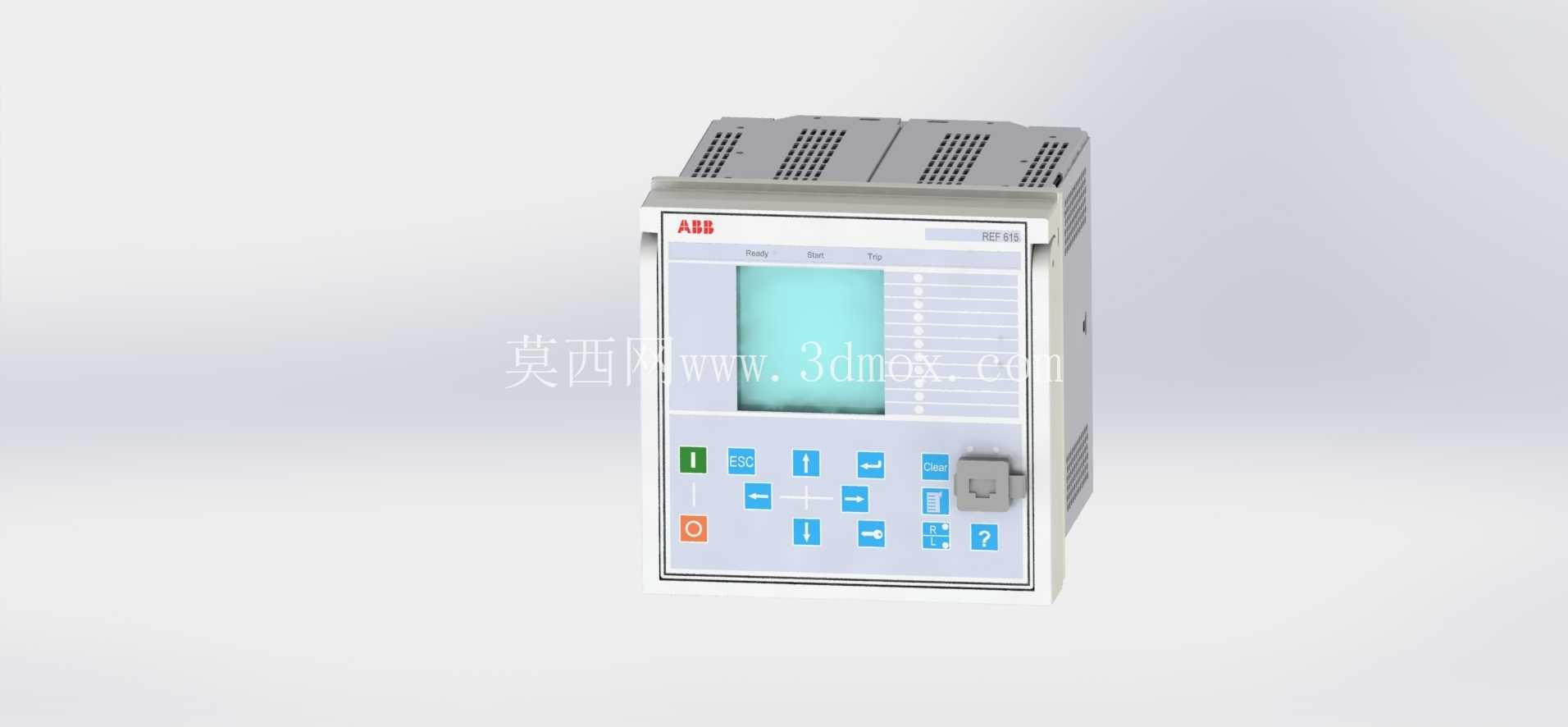

　　这款保护继电器主要面向中低压配电系统、工业厂矿供配电回路、新能源并网侧的继电保护场景，在实际工程应用中，常被安装在高压开关柜、低压进线柜、母联柜的二次舱内，承担回路过流、接地故障、过压欠压、差动保护等核心保护功能，是供配电系统里切断故障回路、避免设备烧毁、缩小停电范围的核心二次元件。从结构设计来看，整机采用标准机架式插拔结构，前端预留大尺寸LCD显示区域，运维人员在柜前无需打开二次舱门，即可直接查看实时电流电压参数、故障记录、保护动作事件码，相比传统无显示的继电器，大幅降低了现场运维的排查难度。

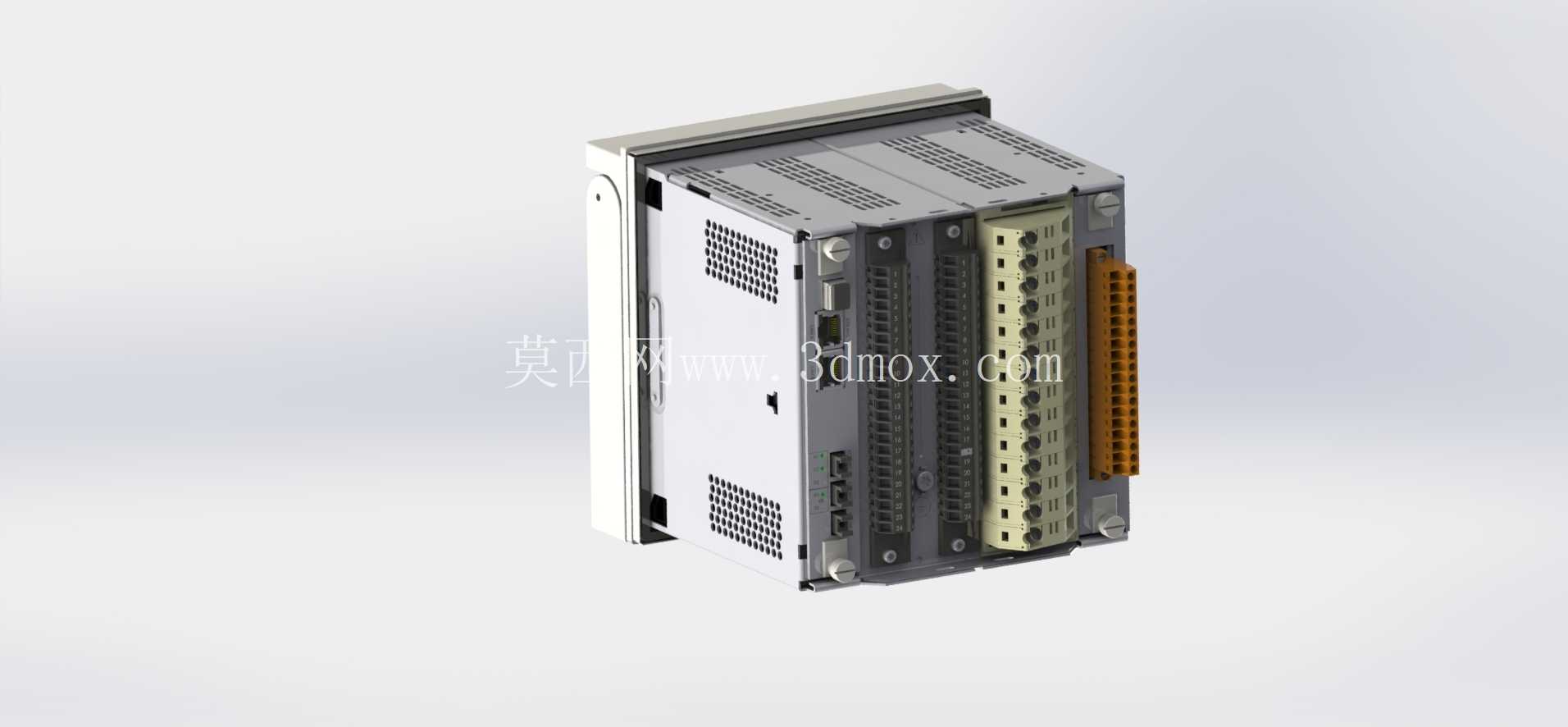

　　机身侧面预留多组接线端子排，端子采用防错插结构设计，不同功能回路的端子排采用差异化的颜色标识，现场接线时可快速区分电流回路、电压回路、开关量输入、继电器输出回路，减少接线错误概率。机身外壳采用高强度阻燃工程塑料搭配金属散热衬板，顶部与侧面开设阵列式通风散热槽，在密闭的开关柜二次舱内，可通过自然对流带走内部电路板工作产生的热量，保证设备在-25℃到55℃的工作环境下长期稳定运行，不会因为舱内积温过高出现保护误动或者元件老化加速的问题。

　　从安装边界来看，整机采用标准4U高度的机架安装尺寸，深度适配主流开关柜二次舱的安装深度，安装时只需将设备沿柜内导轨推入，拧紧两侧的固定螺丝即可完成机械固定，后部的接插件采用盲插设计，推入到位后自动与柜内预制的二次接线底座咬合，无需在柜内狭小空间内逐根接线，可大幅缩短现场安装调试的周期。设备的功能设计上，内部集成多组独立的保护逻辑通道，可根据不同的应用场景配置对应的保护定值，比如在电动机回路中可配置堵转保护、过热保护、不平衡电流保护，在馈线回路中可配置三段式过流保护、零序接地保护、自动重合闸逻辑，所有保护参数均可通过前面板的按键配合LCD显示屏完成设置，也可通过机身侧面的通讯接口接入电站综合自动化系统，实现远程定值修改、远程信号上传、远程动作控制。

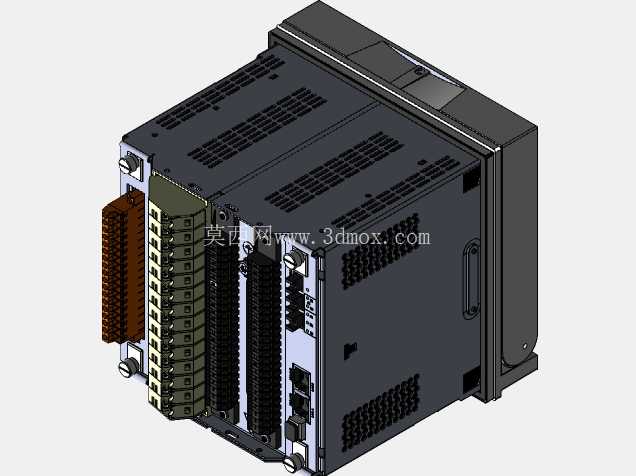

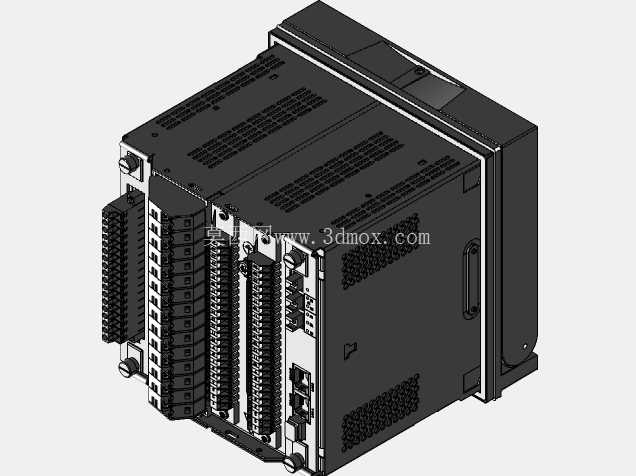

　　在结构细节处理上，前面板的按键采用凸起式硅胶按键，戴绝缘手套操作时也能准确触发，按键周边做了防水防尘的密封处理，即使开关柜内存在凝露或者少量粉尘，也不会渗入内部电路板造成短路。机身两侧预留的卡扣结构，可在设备检修时快速解锁，将核心机芯部分从外壳中抽出，无需拆除后部的所有接线即可完成电路板的检修更换，大幅降低停电检修的时间成本。从三维建模的还原度来看，模型完整复现了设备外部的所有结构细节，包括端子排的针脚定义位置、散热槽的排布尺寸、前面板LCD的安装区域、固定螺丝的位置、侧面的通讯接口形态，可直接用于开关柜二次舱的布局干涉检查、二次接线的走线模拟、运维培训的可视化演示，在做配电项目的三维数字化交付时，可直接导入柜体装配模型中，还原真实的柜内设备布局，提前排查安装时可能出现的结构干涉、接线空间不足等问题，减少现场安装时的设计变更。
